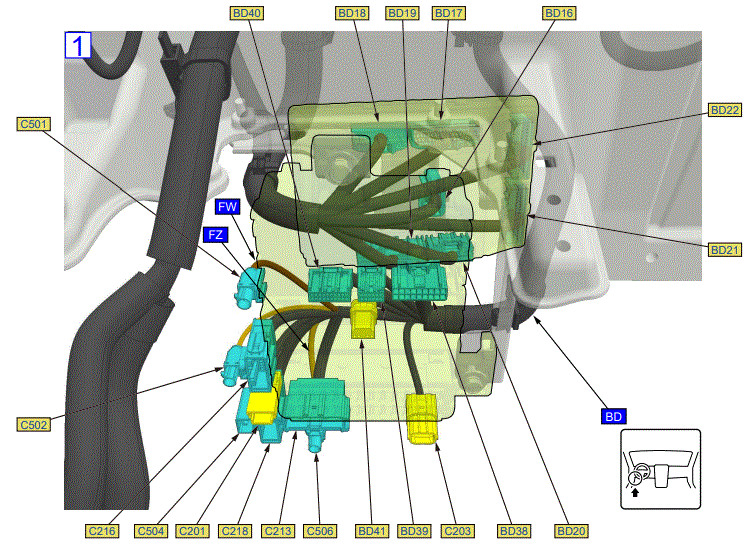

C216 Connector End View
BD: Dashboard Wire Harness
| Ref. No. | Connector Name | Male/Female | Connector Type | Notes |
| BD16 | Body Control Module Connector A (14P) | Female | Component Connector | |
| BD17 | Body Control Module Connector B (36P) | Female | Component Connector | |
| BD18 | Body Control Module Connector C (28P) | Female | Component Connector | |
| BD19 | Body Control Module Connector D (40P) | Female | Component Connector | |
| BD20 | Body Control Module Connector E (24P) | Female | Component Connector | |
| BD21 | Body Control Module Connector F (36P) | Female | Component Connector | |
| BD22 | Body Control Module Connector G (32P) | Female | Component Connector | |
| BD38 | Under-Dash Fuse/Relay Box Connector E (18P) | Female | Component Connector | |
| BD39 | Under-Dash Fuse/Relay Box Connector F (12P) | Female | Component Connector | |
| BD40 | Under-Dash Fuse/Relay Box Connector G (20P) | Female | Component Connector | |
| BD41 | Under-Dash Fuse/Relay Box Connector D (4P) | Female | Component Connector | |
| C201 | C201 | In-line Connector | ||
| C203 | C203 | In-line Connector | ||
| C213 | C213 | In-line Connector | ||
| C216 | C216 | In-line Connector | ||
| C218 | C218 | In-line Connector |
FW: Antenna Lead
| Ref. No. | Connector Name | Male/Female | Connector Type | Notes |
| C501 | C501 | In-line Connector | ||
| C502 | C502 | In-line Connector | ||
| C504 | C504 | In-line Connector |
FZ: Most Feeder A
| Ref. No. | Connector Name | Male/Female | Connector Type | Notes |
| C506 | C506 | In-line Connector |
