Rear Entertainment System (Res) Auxiliary Jack Assembly Connector For Inputs And Outputs (2016 2017 2018)

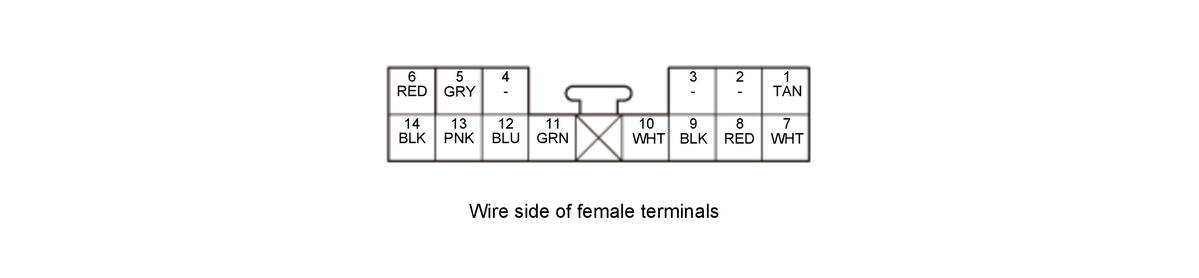

RES AUXILIARY JACK ASSEMBLY 14P CONNECTOR
| Cavity | Terminal Name | Description |
|---|---|---|
| 1 | RR AUX DET | Detects RES auxiliary jack assembly |
| 2 | Not used | - - - |
| 3 | Not used | - - - |
| 4 | Not used | - - - |
| 5 | ILLUMI+ | Detects parking light on signal |
| 6 | ILLUMI-(LED) | Detects illumination control signal |
| 7 | WIRED HP R | Inputs sound signal for headphone |
| 8 | WIRED HP L | Inputs sound signal for headphone |
| 9 | AUX1 R | Outputs AUX sound signal |
| 10 | AUX1 L/R GND | Ground for sound signal |
| 11 | AUX1 L | Outputs AUX sound signal |
| 12 | AUX1 NTSC SIG | Outputs AUX video signal |
| 13 | AUX1 NTSC GND | Ground for video signal |
| 14 | WIRED HP L/R GND | Ground for sound signal |
