Audio-Navigation Unit Connector for Inputs and Outputs (2017 2018 2019)
| Connector Index |
|---|
| Audio-Navigation Unit Connector A (24P) (with stereo amplifier, with CD player unit) |
| Audio-Navigation Unit Connector A (24P) (with stereo amplifier, without CD player unit) |
| Audio-Navigation Unit Connector A (24P) (without stereo amplifier, with CD player unit) |
| Audio-Navigation Unit Connector A (24P) (without stereo amplifier, without CD player unit) |
| Audio-Navigation Unit Connector B (20P) |
| Audio-Navigation Unit Connector C (24P) |
| Audio-Navigation Unit Connector D (12P) |
| Audio-Navigation Unit Connector E (8P) |
| Audio-Navigation Unit Connector F (5P) |
| Audio-Navigation Unit Connector G (5P) |
| Audio-Navigation Unit Connector J (28P) |
| Audio-Navigation Unit Connector K (5P) |
| Audio-Navigation Unit Connector L (2P) |
| Audio-Navigation Unit Connector M (2P) (with XM radio) |

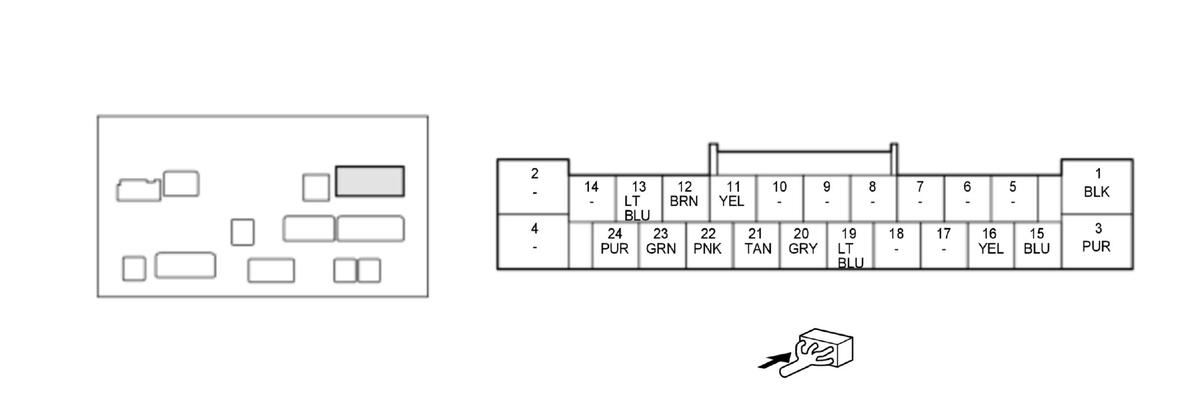

AUDIO-NAVIGATION UNIT CONNECTOR A (24P) (female terminals) (with stereo amplifier, with CD player unit)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | GND | Ground for audio-navigation unit (G404) |
| A2 | --- | Not used |
| A3 | +B RADIO | +B power source |
| A4 | --- | Not used |
| A5 | --- | Not used |
| A6 | --- | Not used |
| A7 | --- | Not used |
| A8 | --- | Not used |
| A9 | --- | Not used |
| A10 | --- | Not used |
| A11 | AUDIO REM GND | Ground for audio remote switch and HFL-navigation voice control switch |
| A12 | SCTY(4) | Security signal from CD player unit |
| A13 | K-LINE | Communication signal |
| Cavity | Terminal Name | Description |
|---|---|---|
| A14 | --- | Not used |
| A15 | FL SP PRE+ | Outputs sound signal for left channel |
| A16 | FL SP PRE- | Outputs sound signal for left channel |
| A17 | --- | Not used |
| A18 | --- | Not used |
| A19 | FR SP PRE+ | Outputs sound signal for right channel |
| A20 | FR SP PRE- | Outputs sound signal for right channel |
| A21 | RADIO SW+B | Outputs signal for audio system related units switching on/off |
| A22 | AUDIO REM | Detects control signal from audio remote switch |
| A23 | AUDIO INFO SW | Detects control signal from audio remote switch |
| A24 | ACC | ACCESSORY power source |
AUDIO-NAVIGATION UNIT CONNECTOR A (24P) (female terminals) (with stereo amplifier, without CD player unit)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | GND | Ground for audio-navigation unit (G404) |
| A2 | --- | Not used |
| A3 | +B RADIO | +B power source |
| A4 | --- | Not used |
| A5 | --- | Not used |
| A6 | --- | Not used |
| A7 | --- | Not used |
| A8 | --- | Not used |
| A9 | --- | Not used |
| A10 | --- | Not used |
| A11 | AUDIO REM GND | Ground for audio remote switch and HFL-navigation voice control switch |
| A12 | SCTY(1) | Security signal from MICU |
| A13 | K-LINE | Communication signal |
| A14 | --- | Not used |
| A15 | FL SP PRE+ | Outputs sound signal for left channel |
| A16 | FL SP PRE- | Outputs sound signal for left channel |
| A17 | --- | Not used |
| A18 | --- | Not used |
| Cavity | Terminal Name | Description |
|---|---|---|
| A19 | FR SP PRE+ | Outputs sound signal for right channel |
| A20 | FR SP PRE- | Outputs sound signal for right channel |
| A21 | RADIO SW+B | Outputs signal for audio system related units switching on/off |
| A22 | AUDIO REM | Detects control signal from audio remote switch |
| A23 | AUDIO INFO SW | Detects control signal from audio remote switch |
| A24 | ACC | ACCESSORY power source |

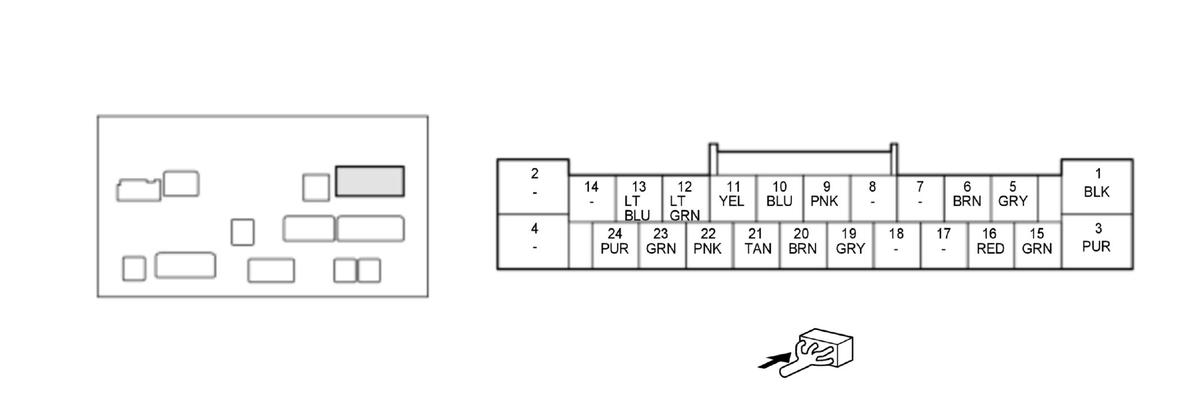

AUDIO-NAVIGATION UNIT CONNECTOR A (24P) (female terminals) (without stereo amplifier, with CD player unit)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | GND | Ground for audio-navigation unit (G404) |
| A2 | --- | Not used |
| A3 | +B RADIO | +B power source |
| A4 | --- | Not used |
| A5 | RL SP+ | Outputs sound signal for left rear door speaker |
| A6 | RL SP- | Outputs sound signal for left rear door speaker |
| A7 | --- | Not used |
| A8 | --- | Not used |
| A9 | RR SP+ | Outputs sound signal for right rear door speaker |
| A10 | RR SP- | Outputs sound signal for right rear door speaker |
| A11 | AUDIO REM GND | Ground for audio remote switch and HFL-navigation voice control switch |
| A12 | SCTY(4) | Security signal from CD player unit |
| A13 | K-LINE | Communication signal |
| A14 | --- | Not used |
| A15 | FL SP+ | Outputs sound signal for driver's door speaker and left tweeter |
| A16 | FL SP- | Outputs sound signal for driver's door speaker and left tweeter |
| A17 | --- | Not used |
| A18 | --- | Not used |
| A19 | FR SP+ | Outputs sound signal for front passenger's door speaker and right tweeter |
| A20 | FR SP- | Outputs sound signal for front passenger's door speaker and right tweeter |
| A21 | RADIO SW+B | Outputs signal for audio system related units switching on/off |
| Cavity | Terminal Name | Description |
|---|---|---|
| A22 | AUDIO REM | Detects control signal from audio remote switch |
| A23 | AUDIO INFO SW | Detects control signal from audio remote switch |
| A24 | ACC | ACCESSORY power source |
AUDIO-NAVIGATION UNIT CONNECTOR A (24P) (female terminals) (without stereo amplifier, without CD player unit)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | GND | Ground for audio-navigation unit (G404) |
| A2 | --- | Not used |
| A3 | +B RADIO | +B power source |
| A4 | --- | Not used |
| A5 | RL SP+ | Outputs sound signal for left rear door speaker |
| A6 | RL SP- | Outputs sound signal for left rear door speaker |
| A7 | --- | Not used |
| A8 | --- | Not used |
| A9 | RR SP+ | Outputs sound signal for right rear door speaker |
| A10 | RR SP- | Outputs sound signal for right rear door speaker |
| A11 | AUDIO REM GND | Ground for audio remote switch and HFL-navigation voice control switch |
| A12 | SCTY(1) | Security signal from MICU |
| A13 | K-LINE | Communication signal |
| A14 | --- | Not used |
| A15 | FL SP+ | Outputs sound signal for driver's door speaker and left tweeter |
| A16 | FL SP- | Outputs sound signal for driver's door speaker and left tweeter |
| A17 | --- | Not used |
| A18 | --- | Not used |
| A19 | FR SP+ | Outputs sound signal for front passenger's door speaker and right tweeter |
| A20 | FR SP- | Outputs sound signal for front passenger's door speaker and right tweeter |
| A21 | RADIO SW+B | Outputs signal for audio system related units switching on/off |
| A22 | AUDIO REM | Detects control signal from audio remote switch |
| A23 | AUDIO INFO SW | Detects control signal from audio remote switch |
| A24 | ACC | ACCESSORY power source |

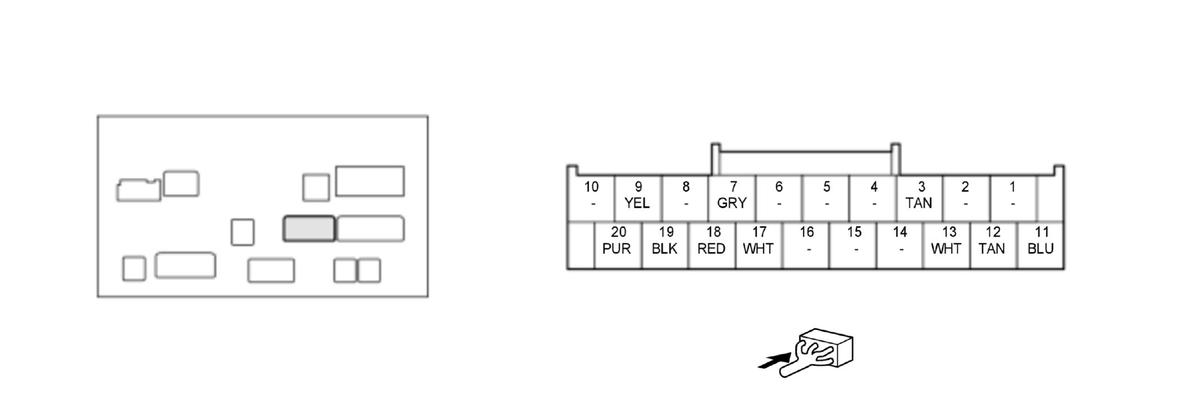

AUDIO-NAVIGATION UNIT CONNECTOR B (20P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| B1 | --- | Not used |
| B2 | --- | Not used |
| B3 | B-CAN_L | Communication signal |
| B4 | --- | Not used |
| B5 | --- | Not used |
| B6 | --- | Not used |
| B7 | AUX SH | Shield for terminals No. 17, No. 18, and No. 19 |
| B8 | --- | Not used |
| B9 | AUX DET GND | Ground for auxiliary jack assembly |
| B10 | --- | Not used |
| B11 | ATP-P | Detects shift position signal (P) |
| B12 | HFT/NAVI REM | Detects control signal from HFL-navigation voice control switch |
| B13 | B-CAN_H | Communication signal |
| B14 | --- | Not used |
| B15 | --- | Not used |
| B16 | --- | Not used |
| B17 | AUX RCH | Inputs sound signal from auxiliary jack assembly |
| B18 | AUX LCH | Inputs sound signal from auxiliary jack assembly |
| B19 | AUX SIG GND | Ground for sound signal from auxiliary jack assembly |
| B20 | AUX DET | Detects connection signal for auxiliary jack assembly |

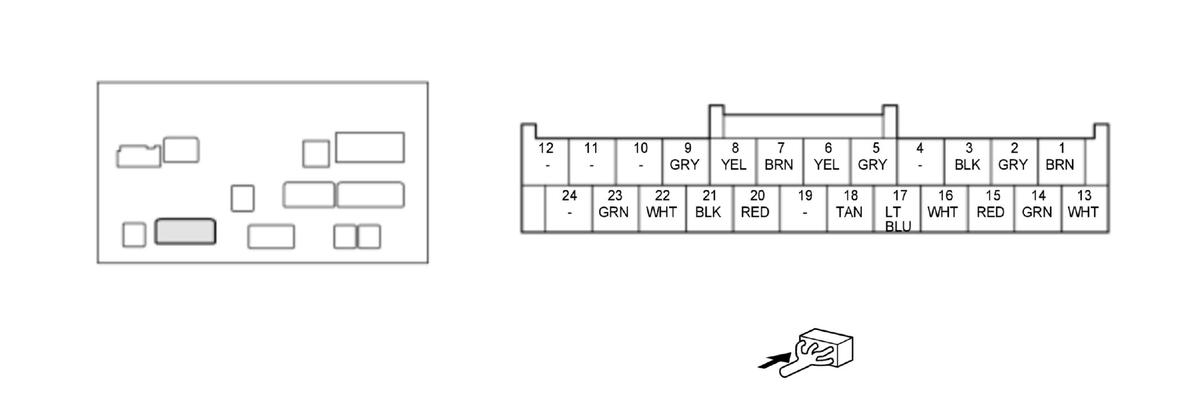

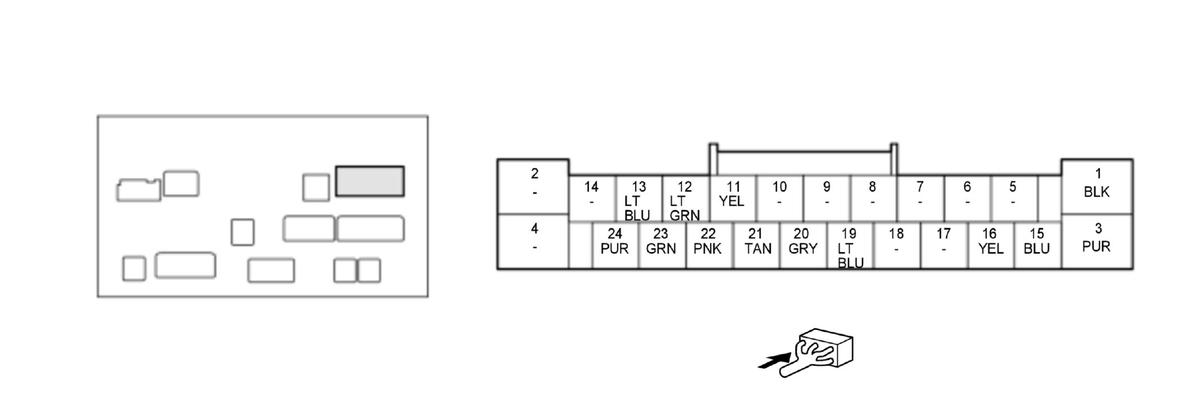

AUDIO-NAVIGATION UNIT CONNECTOR C (24P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| C1 | F-CAN_L | Communication signal |
| C2 | RR CAM SH | Shield for terminals No. 3 and No. 15 |
| C3 | RR CAM VID GND | Ground for rearview camera |
| C4 | --- | Not used |
| C5 | BIT 0 | Mode select signal for rearview camera |
| C6* | LWC SW | LaneWatch on/off signal from LaneWatch switch |
| C7 | BACK LT | Detects reverse signal of select lever from reverse relay circuit |
| C8* | LWC CAM V GND | Ground for LaneWatch camera |
| C9* | LWC CAM GND | Shield for terminals No. 8, No. 20, No. 21, No. 22, and No. 23 |
| C10 | --- | Not used |
| C11 | --- | Not used |
| C12 | --- | Not used |
| C13 | F-CAN_H | Communication signal |
| C14 | VSP OUT | Detects vehicle speed pulse from PCM |
| C15 | RR CAM VID | Video signal for rearview camera |
| C16 | RR CAM VCC | Power source for rearview camera |
| C17 | IG1 REM | IG1 power source |
| C18 | BIT 1 | Mode select signal for rearview camera |
| C19 | --- | Not used |
| C20* | LWC CAM V | Video signal for LaneWatch camera |
| C21* | LWC CAM +B | Power source for LaneWatch camera |
| C22* | UNIT TO LWC | Communication signal for LaneWatch camera |
| C23* | LWC TO UNIT | Communication signal for LaneWatch camera |
| C24 | --- | Not used |
*: With LaneWatch

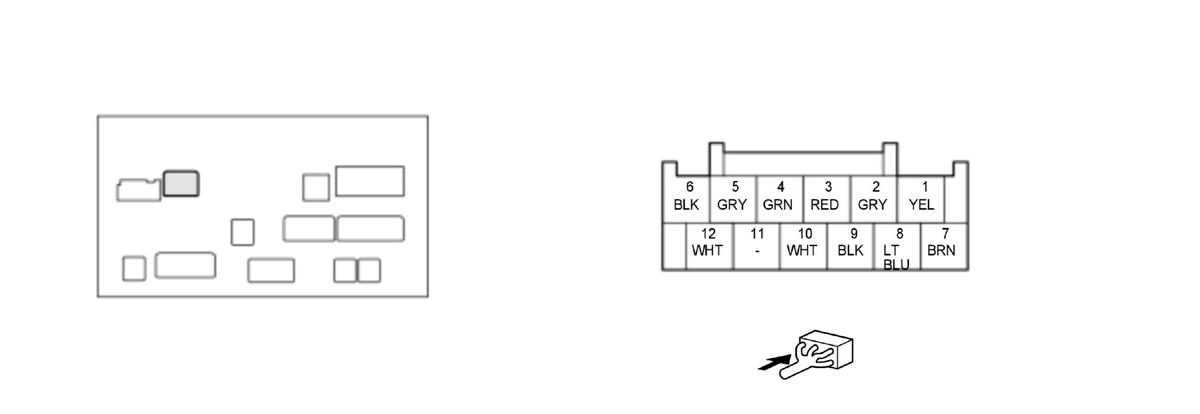

AUDIO-NAVIGATION UNIT CONNECTOR D (12P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| D1 | GA BUS- | GA-Net bus communication signal |
| D2 | GA BUS SH | Shield for terminals No. 1 and No. 7 |
| D3 | GA AUDIO L- | Inputs sound signal from GA-Net related units |
| D4 | GA AUDIO R- | Inputs sound signal from GA-Net related units |
| D5 | GA AUDIO SH | Shield for terminals No. 3, No. 4, No. 9, and No. 10 |
| D6 | GND | Ground for GA-Net related units |
| D7 | GA BUS+ | GA-Net bus communication signal |
| D8 | GA SYS ON | Output signal for GA-Net related units switching on/off |
| D9 | GA AUDIO L+ | Inputs sound signal from GA-Net related units |
| D10 | GA AUDIO R+ | Inputs sound signal from GA-Net related units |
| D11 | --- | Not used |
| D12 | GA +B | Outputs power source for GA-Net related units |

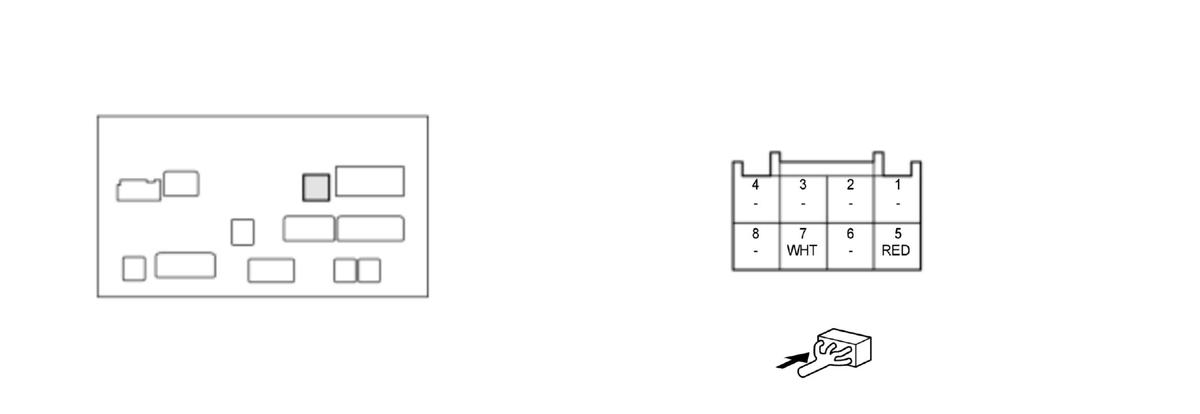

AUDIO-NAVIGATION UNIT CONNECTOR E (8P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| E1 | --- | Not used |
| E2 | --- | Not used |
| E3 | --- | Not used |
| E4 | --- | Not used |
| E5* | SUBW+ | Outputs sound signal for subwoofer and ANC/active sound control unit |
*: Without stereo amplifier
| Cavity | Terminal Name | Description |
|---|---|---|
| E6 | --- | Not used |
| E7* | SUBW- | Outputs sound signal for subwoofer and ANC/active sound control unit |
| E8 | --- | Not used |
*: Without stereo amplifier

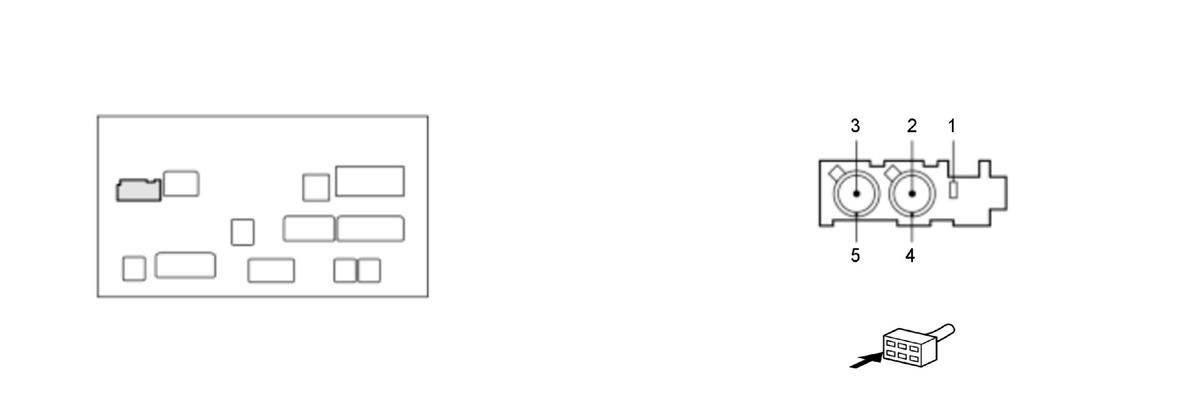

AUDIO-NAVIGATION UNIT CONNECTOR F (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| F1 | USB GND | Ground for communication signal |
| F2 | USB VBUS | Outputs power source for USB port A |
| F3 | USB DATA+ | Communication signal |
| F4 | USB DATA- | Communication signal |
| F5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |
AUDIO-NAVIGATION UNIT CONNECTOR G (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| G1 | USB GND | Ground for communication signal |
| G2 | USB VBUS | Outputs power source for USB port B |
| G3 | USB DATA+ | Communication signal |
| G4 | USB DATA- | Communication signal |
| G5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |

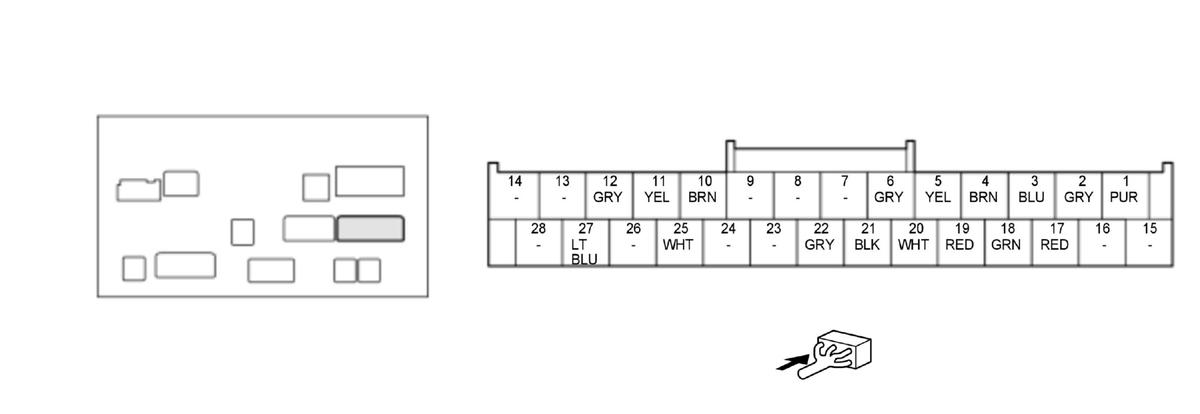

AUDIO-NAVIGATION UNIT CONNECTOR J (28P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| J1* 2 | ANC R+ | Inputs noise cancelling signal from ANC/active sound control unit |
| J2* 2 | ANC R- | Inputs noise cancelling signal from ANC/active sound control unit |
| J3 | ANC CK2 | Outputs ANC test signal |
| J4* 1 | RS485+ | Communication signal to stereo amplifier |
| J5* 1 | RS485- | Communication signal to stereo amplifier |
| J6* 1 | RS485 SH | Shield for terminals No. 4 and No. 5 |
| J7 | --- | Not used |
| J8 | --- | Not used |
| J9 | --- | Not used |
| J10 | MIC GND | Inputs microphone signal |
| J11 | MIC SIG+ | Inputs microphone signal |
| J12 | MIC SH | Shield for terminals No. 10 and No. 11 |
| J13 | --- | Not used |
| J14 | --- | Not used |
| J15 | --- | Not used |
| J16 | --- | Not used |
| J17* 2 | ANC F+ | Inputs noise cancelling signal from ANC/active sound control unit |
| J18* 2 | ANC F- | Inputs noise cancelling signal from ANC/active sound control unit |
| J19* 1 | AUX NAVI | Outputs sound signal for voice guidance and Voice Recognition (VR) prompts |
| J20* 1 | AUX BEEP | Outputs sound signal for beep |
| J21* 1 | AUX NAVI GND | Basis ground for terminals No. 19 and No. 20 |
| J22* 1 | AUX NAVI SH | Shield for terminals No. 19, No. 20, and No. 21 |
| J23 | --- | Not used |
| J24 | --- | Not used |
| J25 | MIC PWR | Power source for front HFL-navigation sound control microphone |
| J26 | --- | Not used |
| J27 | HFT MUTE | HFL mute signal |
| J28 | --- | Not used |
*1: With stereo amplifier
*2: Without stereo amplifier

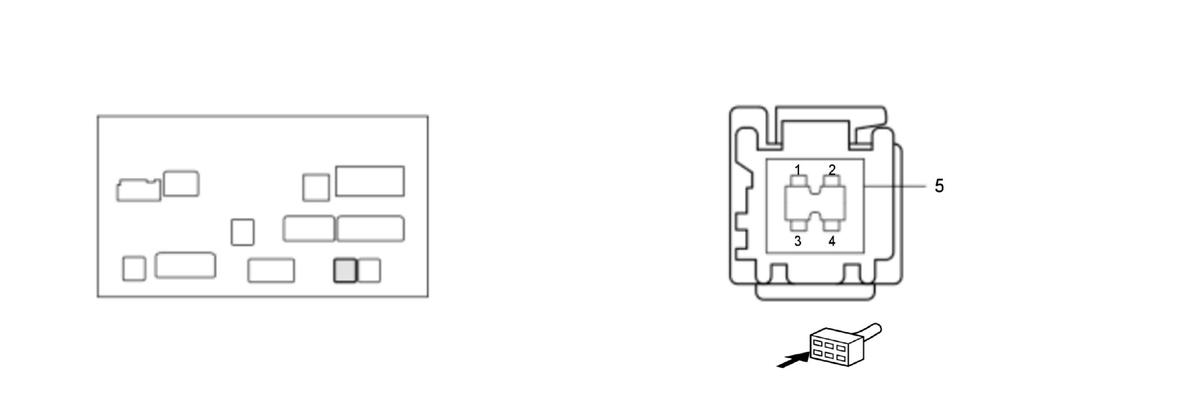

AUDIO-NAVIGATION UNIT CONNECTOR K (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| K1 | --- | Not used |
| K2 | --- | Not used |
| K3 | TRAFFIC | Inputs traffic signal |
| K4 | --- | Not used |
| K5 | SH (TRAFFIC) | Shield for terminals No. 3 |

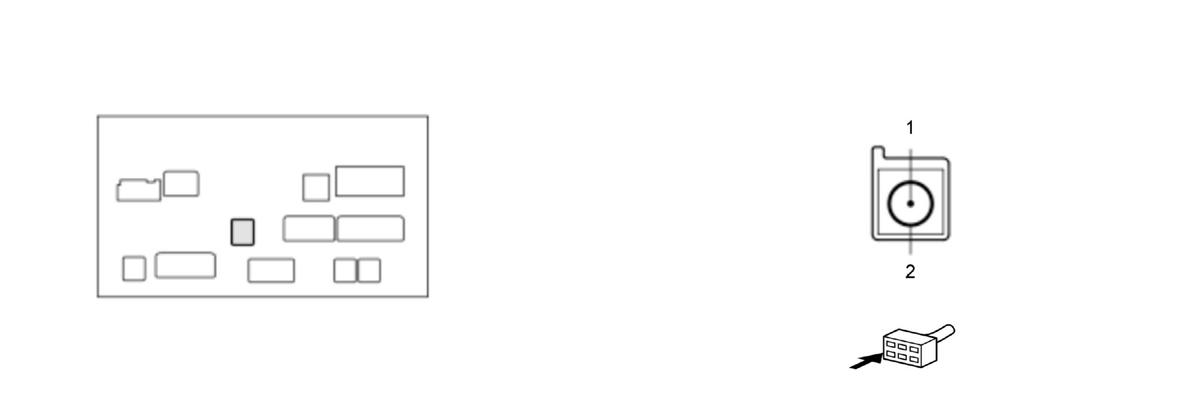

AUDIO-NAVIGATION UNIT CONNECTOR L (2P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| L1 | 5V +SIG | Inputs GPS signal |
| L2 | GND | Shield for terminal No. 1 |

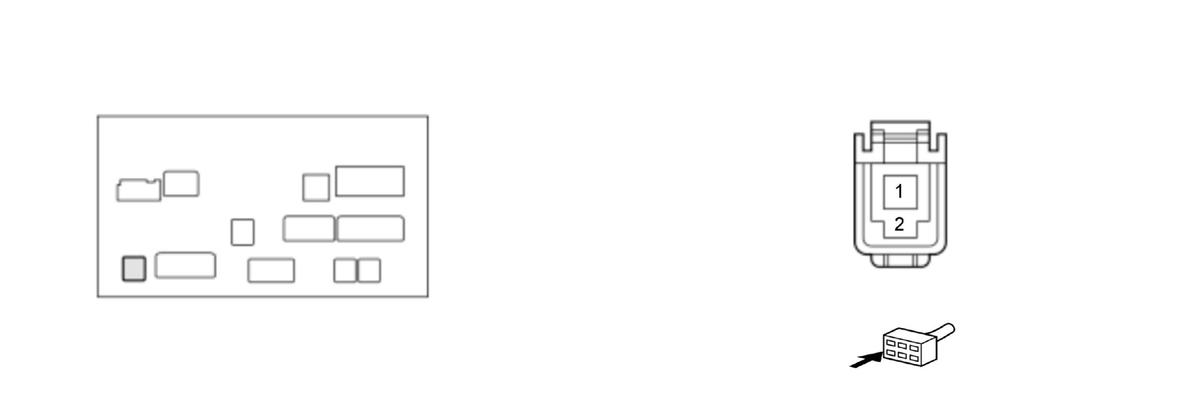

AUDIO-NAVIGATION UNIT CONNECTOR M (2P) (female terminals) (with XM radio)
| Cavity | Terminal Name | Description |
|---|---|---|
| M1 | SAT/TERM | Inputs XM signal |
| M2 | SH (SAT/TERM) | Shield for terminal No. 1 |
