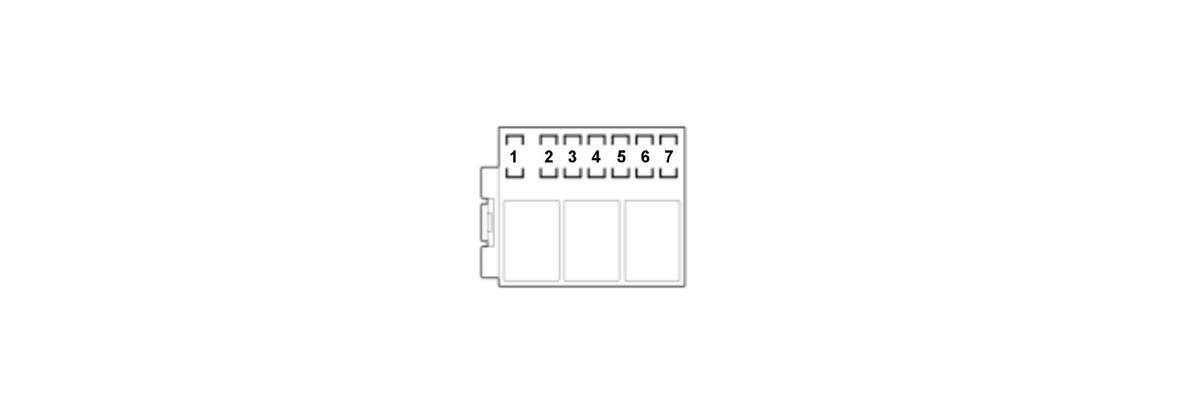

Auxiliary Under-Dash Fuse/Relay Box
Auxiliary Under-Dash Fuse/Relay Box Legend
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | Feature |
|---|---|---|---|
| D1 | 7.5 A | ANC/active sound control unit, Climate control unit, Front seat heater control unit (via DC-DC converter IG1 relay 1)* 2, Gauge control module, Rear seat heater control unit (via DC-DC converter IG1 relay 1)* 3, Rear seat heater switch (via DC-DC converter IG1 relay 1)* 3, Ventilated seat control unit (via DC-DC converter IG1 relay 1)* 1 | *1: With ventilated seat *2: Without ventilated seat *3: With rear seat heater |
| D2 | 7.5 A | Brake light relay, EPS control unit, Electric steering lock (With electric steering lock), VSA modulator-control unit | |
| D3 | 7.5 A | Engine mount control unit, Millimeter wave radar, Multipurpose camera unit, RDW switch | |
| D4 | 7.5 A | MICU | |
| D5 | 20 A | Audio-navigation unit* 1, Audio unit* 2 | *1: With navigation *2: Without navigation |
| D6 | 10 A | Automatic lighting/rain sensor* 1, ANC/active sound control unit, USB charger unit A* 2 | *1: With automatic wiper *2: With USB charger unit A |
| D7 | 7.5 A | Audio-navigation unit (via DC-DC converter ACC relay)* 1, Audio unit (via DC-DC converter ACC relay)* 2, Rear ANC/active sound control microphone (via DC-DC converter ACC relay), USB charger unit A (via DC-DC converter ACC relay)* 3 | *1: With navigation *2: Without navigation *3: With USB charger unit A |
