A/C Compressor/Engine Oil Pan Area
For Replacement of components listed below, see Repair Procedure
Special Tools Required
| Image | Description/Tool Number |
|---|---|

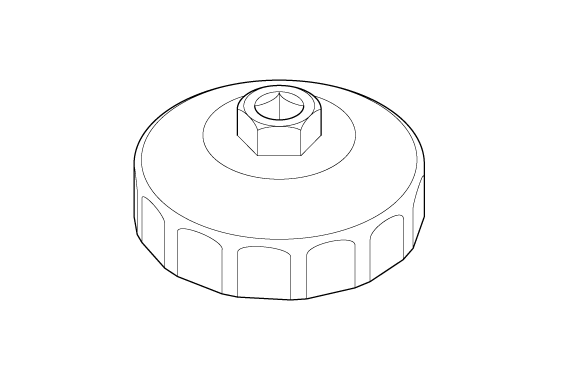

| Oil Filter Wrench 07AAA-PLCA100 |

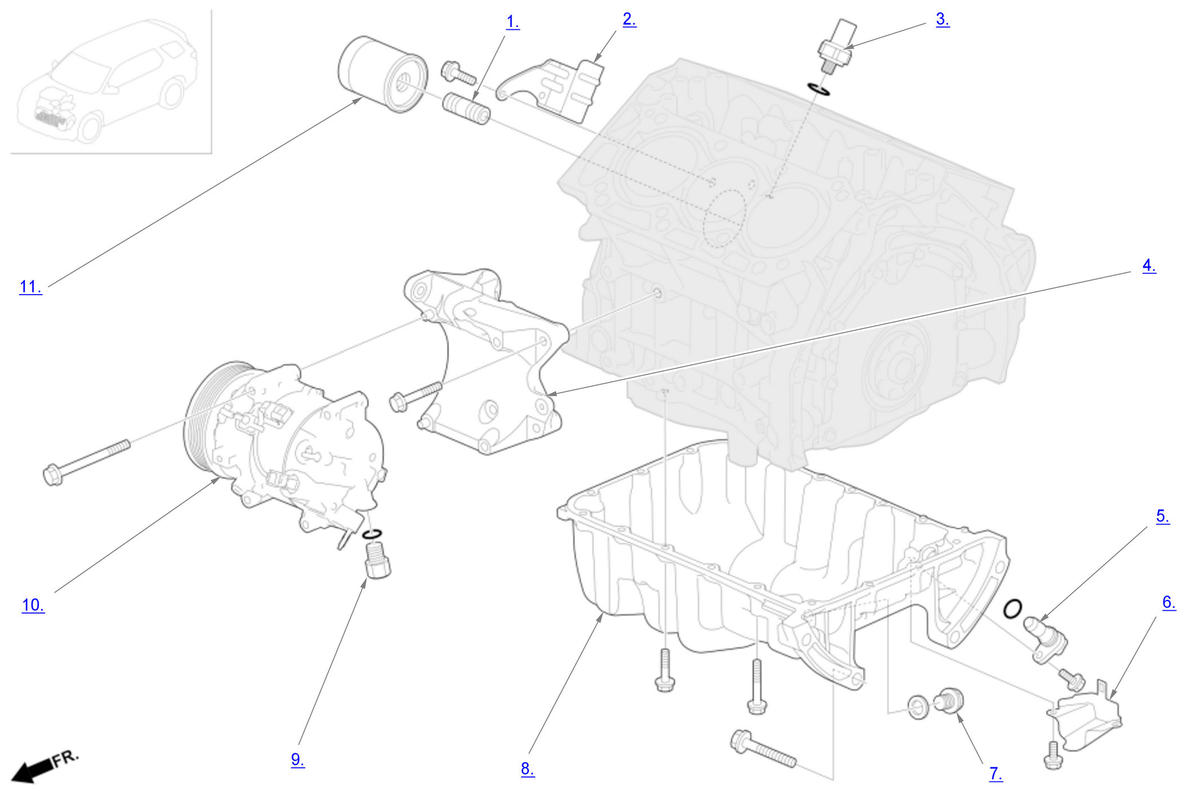

Exploded View Of A/C Compressor/Engine Oil Pan Area (Items 1 thru 11)
A/C Compressor / Engine Oil Pan Area
| Component Name | Callout |
|---|---|
| Oil Filter Feed Pipe | 1 |
| Engine Oil Pressure Sensor Heat Insulator | 2 |
| Engine Oil Pressure Sensor | 3 |
| A/C Compressor Bracket | 4 |
| Crankshaft Position (CKP) Sensor | 5 |
| Crankshaft Position (CKP) Sensor Cover | 6 |
| Drain Bolt | 7 |
| Oil Pan | 8 |
| A/C Compressor Relief Valve | 9 |
| A/C Compressor | 10 |
| Oil Filter | 11 |
