Exploded View
| *: Learning | ■: SPL Tool |
Timing Belt Case/Timing Belt Area
| Component Name | Callout |
|---|---|

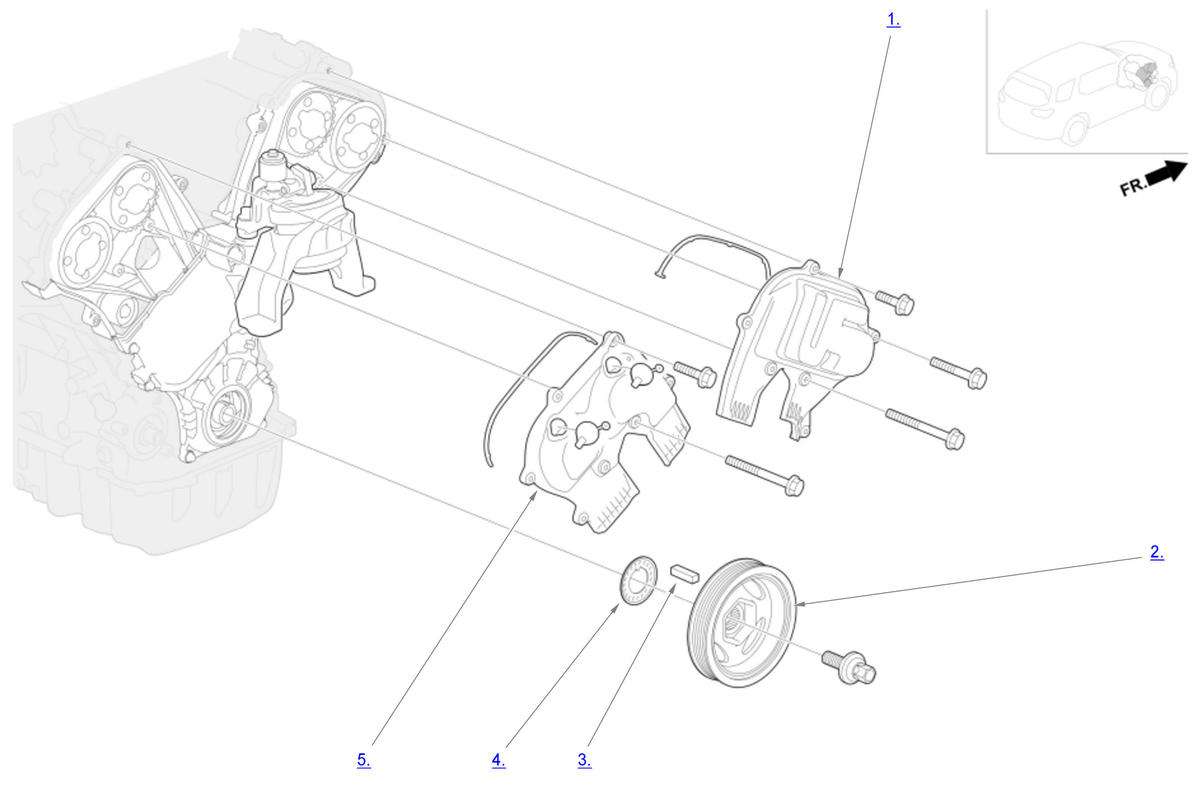

| Front Timing Belt Upper Cover | 1 |
| Crankshaft Pulley | 2 |
| Key | 3 |
| Timing Belt Guide Plate | 4 |
| Rear Timing Belt Upper Cover | 5 |

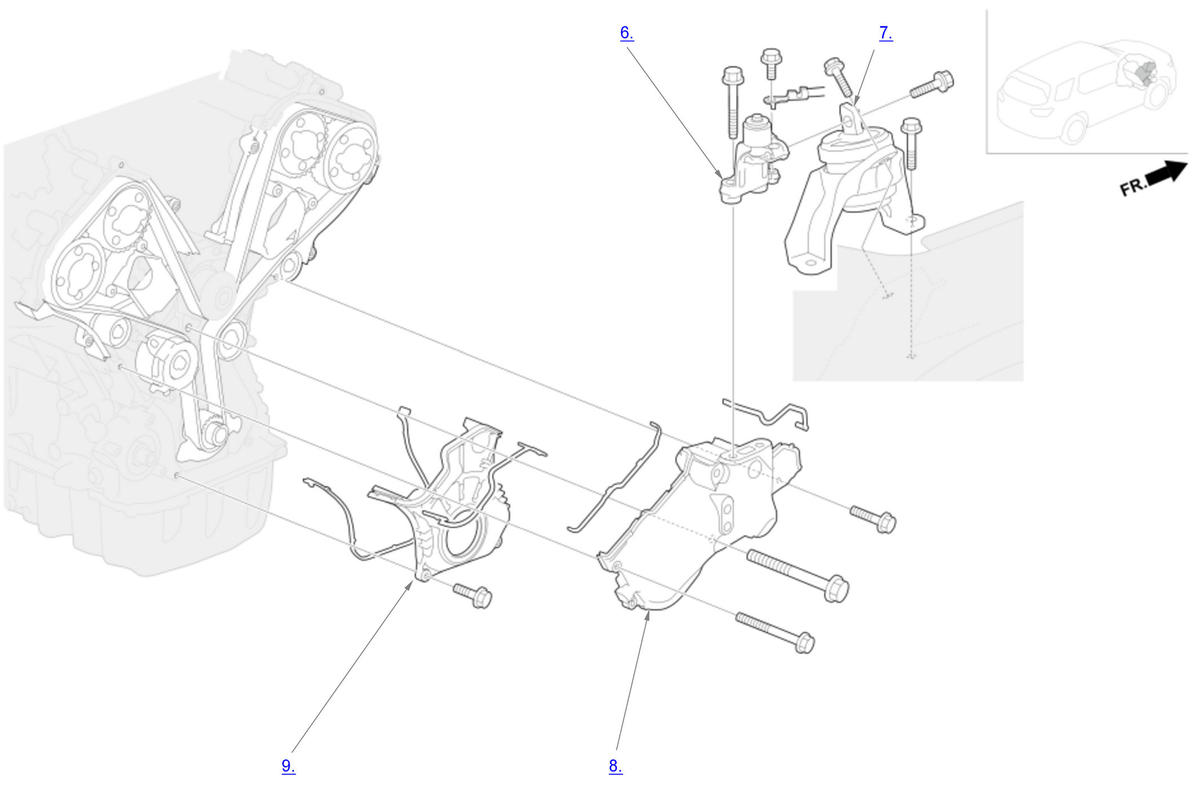

| Side Engine Mount Bracket | 6 |
| Side Engine Mount | 7 |
| Timing Belt Mount Cover | 8 |
| Timing Belt Lower Cover | 9 |

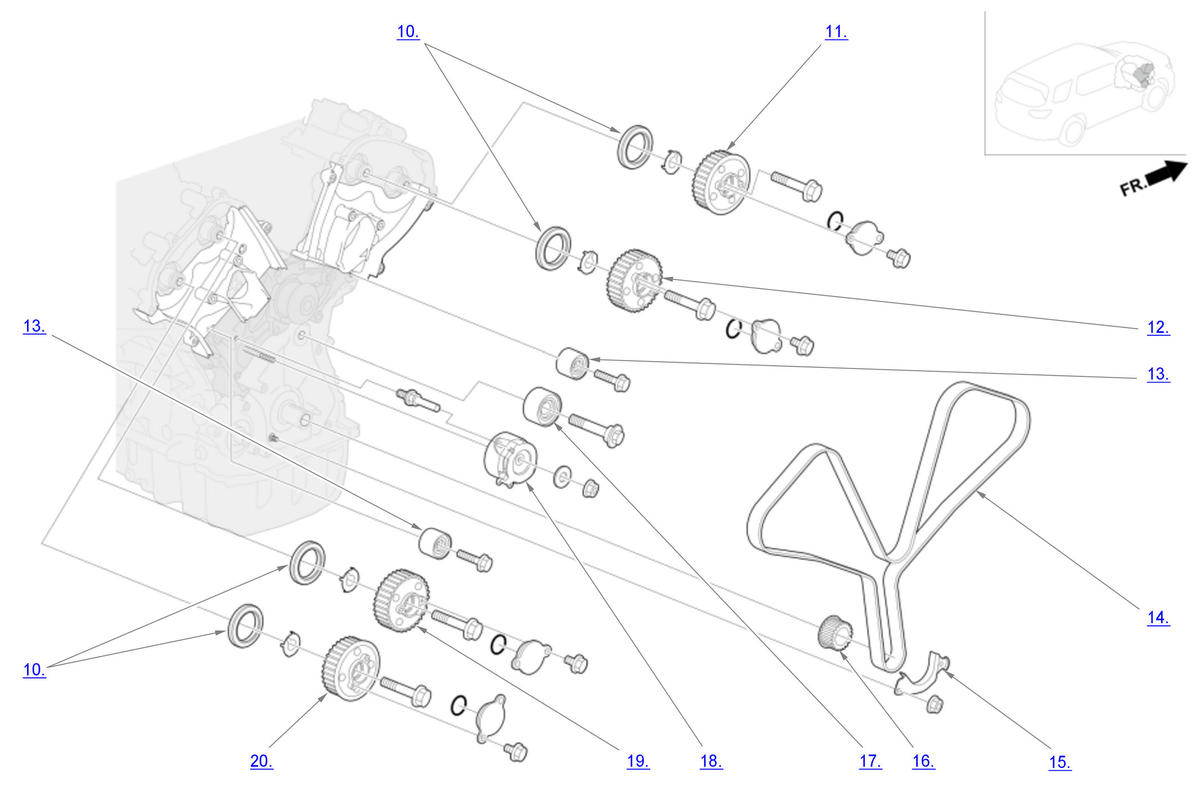

| Camshaft Oil Seal | 10 |
| Front VTC Actuator B | 11 |
| Front VTC Actuator A | 12 |
| Touch Idler Pulley | 13 |
| Timing Belt | 14 |
| Timing Belt Stopper Plate | 15 |
| Timing Belt Drive Pulley | 16 |
| Idler Pulley | 17 |
| Timing Belt Auto-Tensioner | 18 |
| Rear VTC Actuator A | 19 |
| Rear VTC Actuator B | 20 |

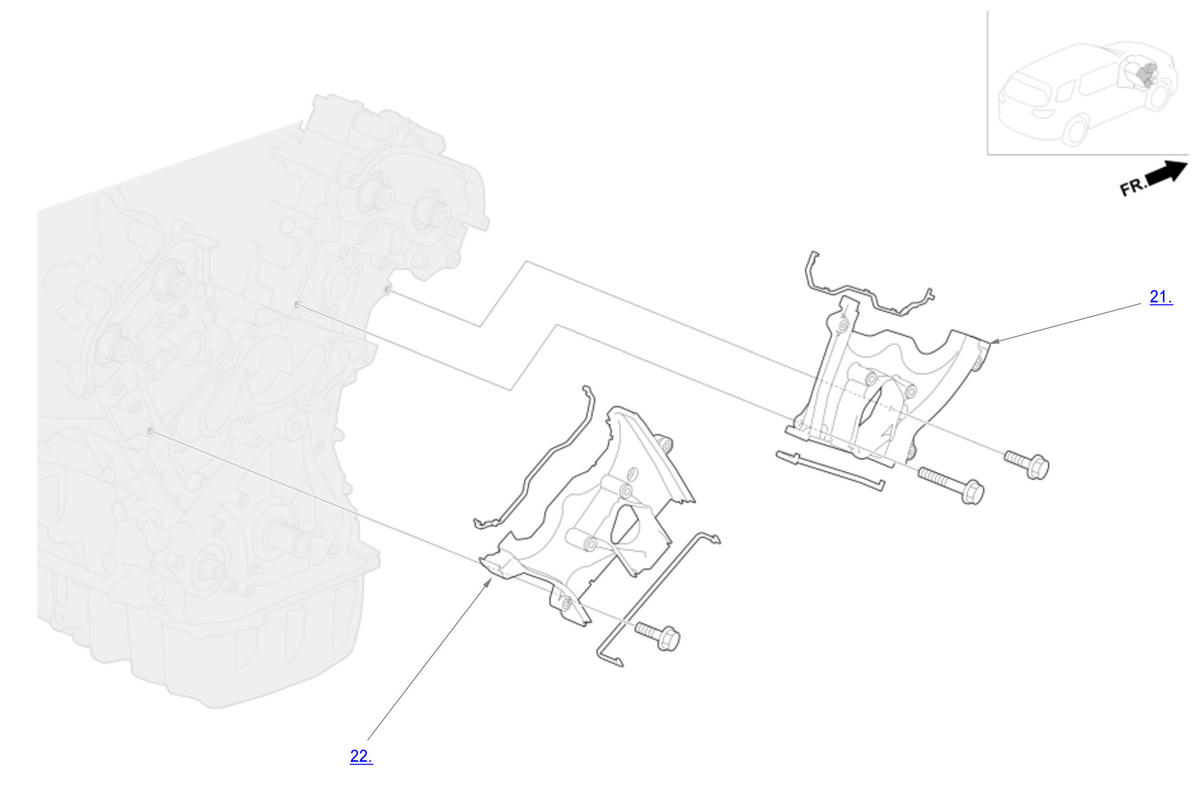

| Front Timing Belt Back Cover | 21 |
| Rear Timing Belt Back Cover | 22 |
