Lighting Systems Component Views

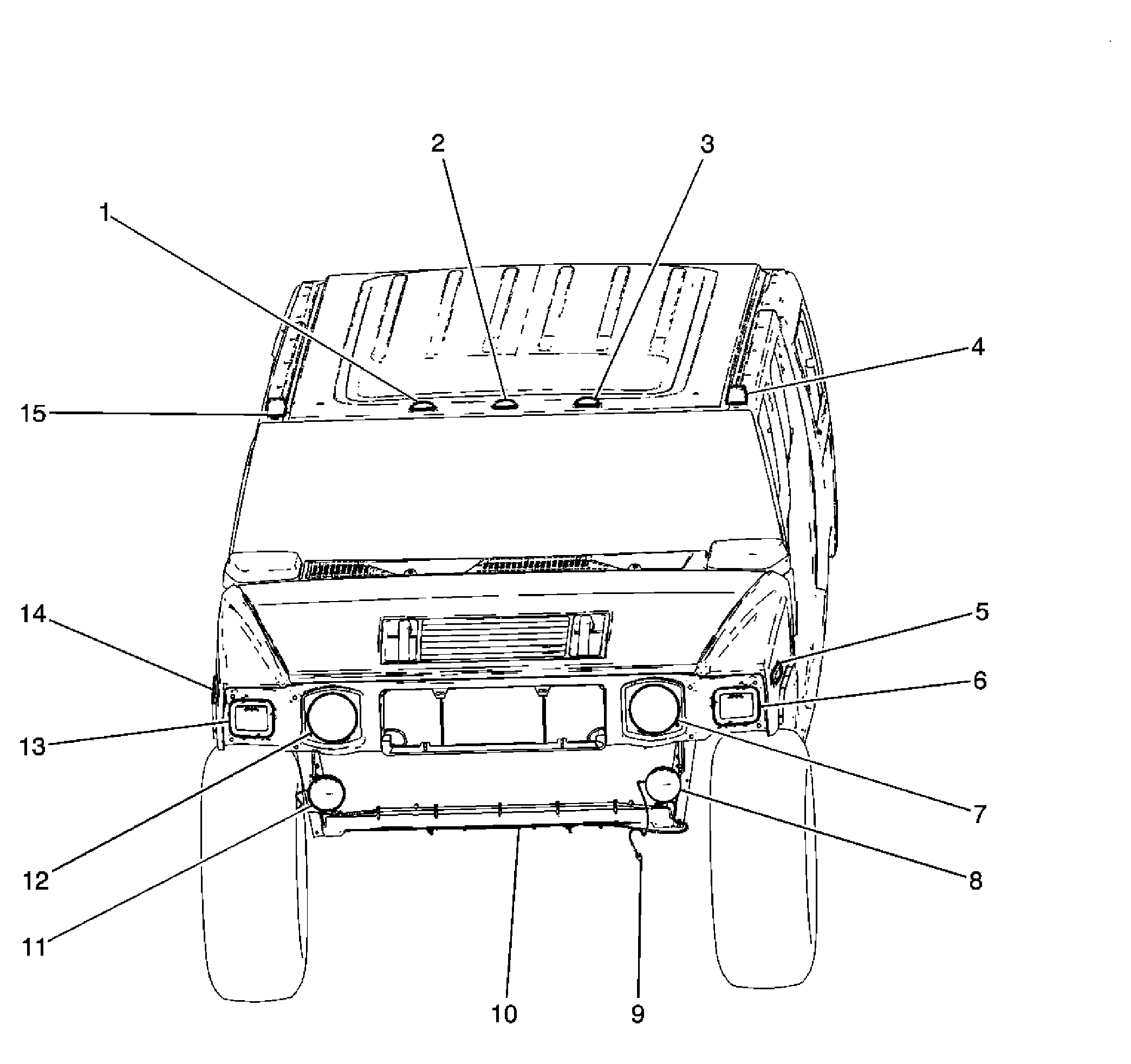

| Callout | Component Name |
|---|---|
| 1 | Roof Marker Lamp - Front Right |
| 2 | Roof Marker Lamp - Front Middle |
| 3 | Roof Marker Lamp - Front Left |
| 4 | Clearance Lamp - LF |
| 5 | Marker Lamp - LF |
| 6 | Park/Turn Signal Lamp - Left |
| 7 | Headlamp - Left |
| 8 | Daytime Running Lamp (DRL) - Left |
| 9 | G100 |
| 10 | Forward Lamp Harness |
| 11 | Daytime Running Lamp (DRL) - Right |
| 12 | Headlamp - Right |
| 13 | Park/Turn Signal Lamp - Right |
| 14 | Marker Lamp - RF |
| 15 | Clearance Lamp - RF |

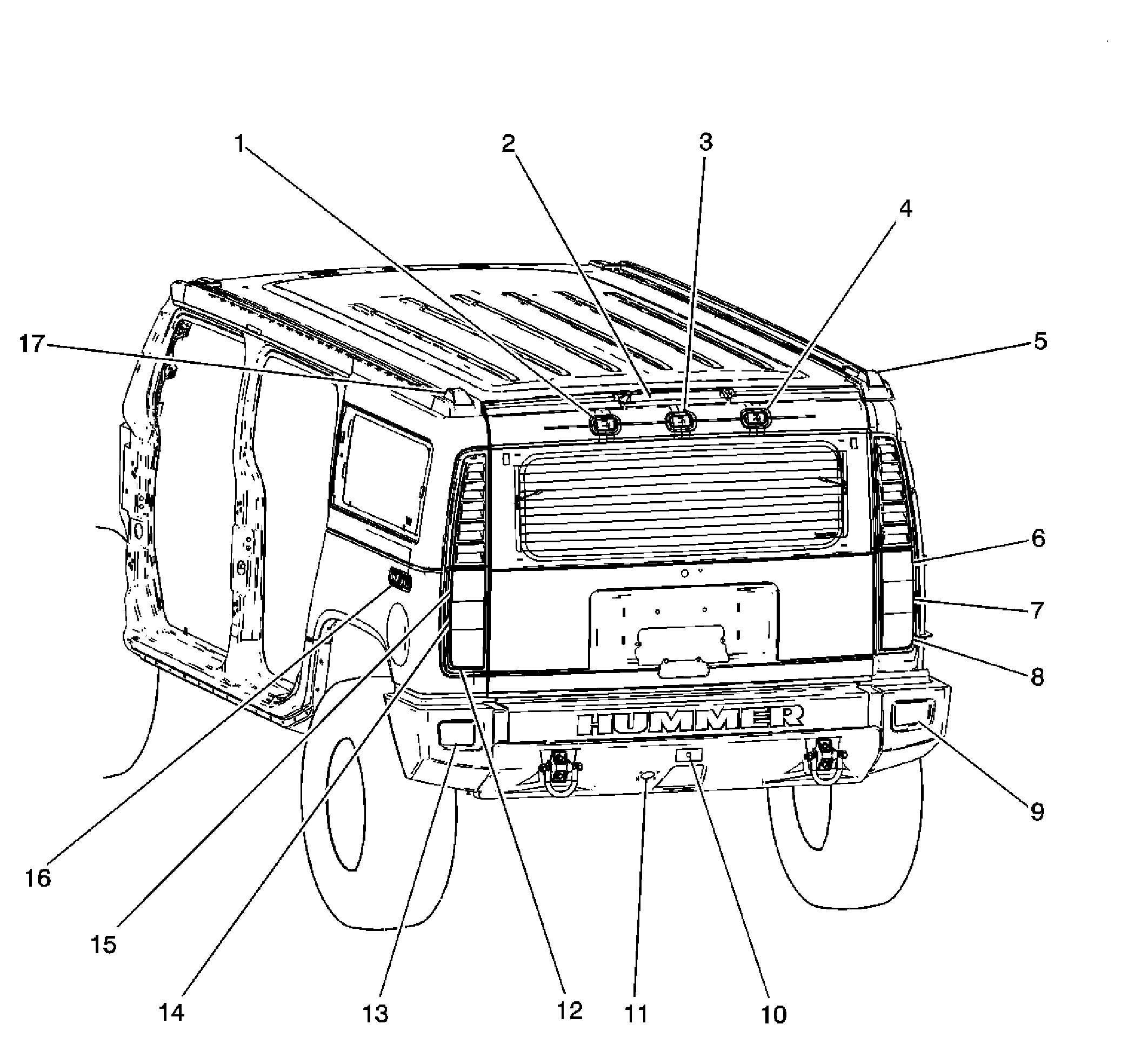

| Callout | Component Name |
|---|---|
| 1 | Roof Marker Lamp - Rear Left |
| 2 | Center High Mounted Stop Lamp (CHMSL) |
| 3 | Roof Marker Lamp - Rear Middle |
| 4 | Roof Marker Lamp - Rear Right |
| 5 | Clearance Lamp - RR |
| 6 | Tail/Stop Lamp - Right |
| 7 | Turn Signal Lamp - RR |
| 8 | Backup Lamp - Right |
| 9 | Tail/Stop and Turn Signal Lamp - Right |
| 10 | Rear View Camera (UVC) |
| 11 | Trailer Connector |
| 12 | Backup Lamp - Left |
| 13 | Tail/Stop and Turn Signal Lamp - Left |
| 14 | Turn Signal Lamp - LR |
| 15 | Tail/Stop Lamp - Left |
| 16 | Marker Lamp - LR |
| 17 | Clearance Lamp - LR |

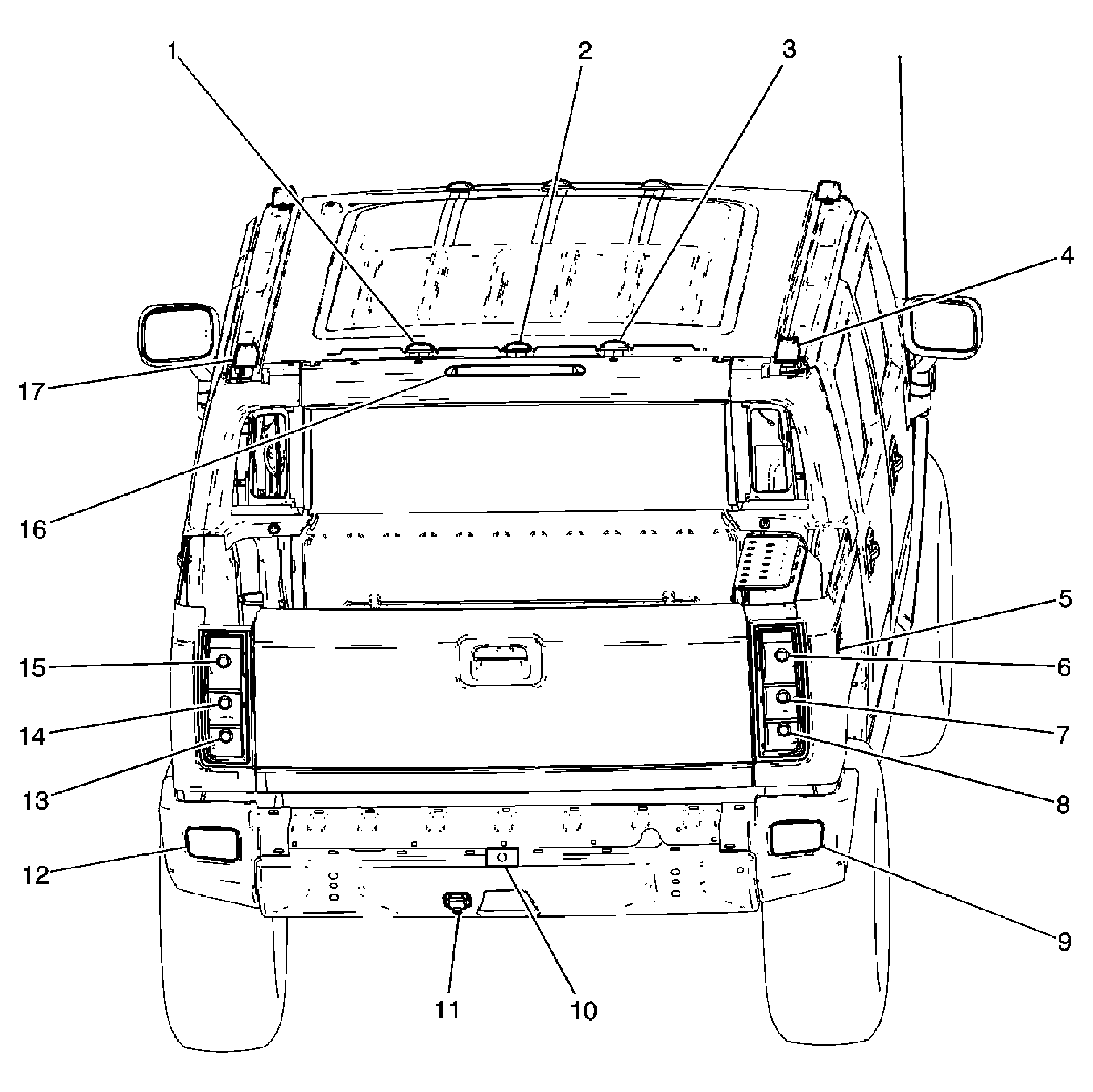

| Callout | Component Name |
|---|---|
| 1 | Roof Marker Lamp - Rear Left |
| 2 | Roof Marker Lamp - Rear Middle |
| 3 | Roof Marker Lamp - Rear Right |
| 4 | Clearance Lamp - RR |
| 5 | Marker Lamp - RR |
| 6 | Tail/Stop Lamp - Right |
| 7 | Turn Signal Lamp - RR |
| 8 | Backup Lamp - Right |
| 9 | Tail/Stop and Turn Signal Lamp - Right |
| 10 | Trailer Connector |
| 11 | Tail/Stop and Turn Signal Lamp - Left |
| 12 | Backup Lamp - Left |
| 13 | Turn Signal Lamp - LR |
| 14 | Tail/Stop Lamp - Left |
| 15 | Center High Mounted Stop Lamp (CHMSL) |
| 16 | Clearance Lamp - LR |
| Callout | Component Name |
|---|---|
| 1 | License Lamp |

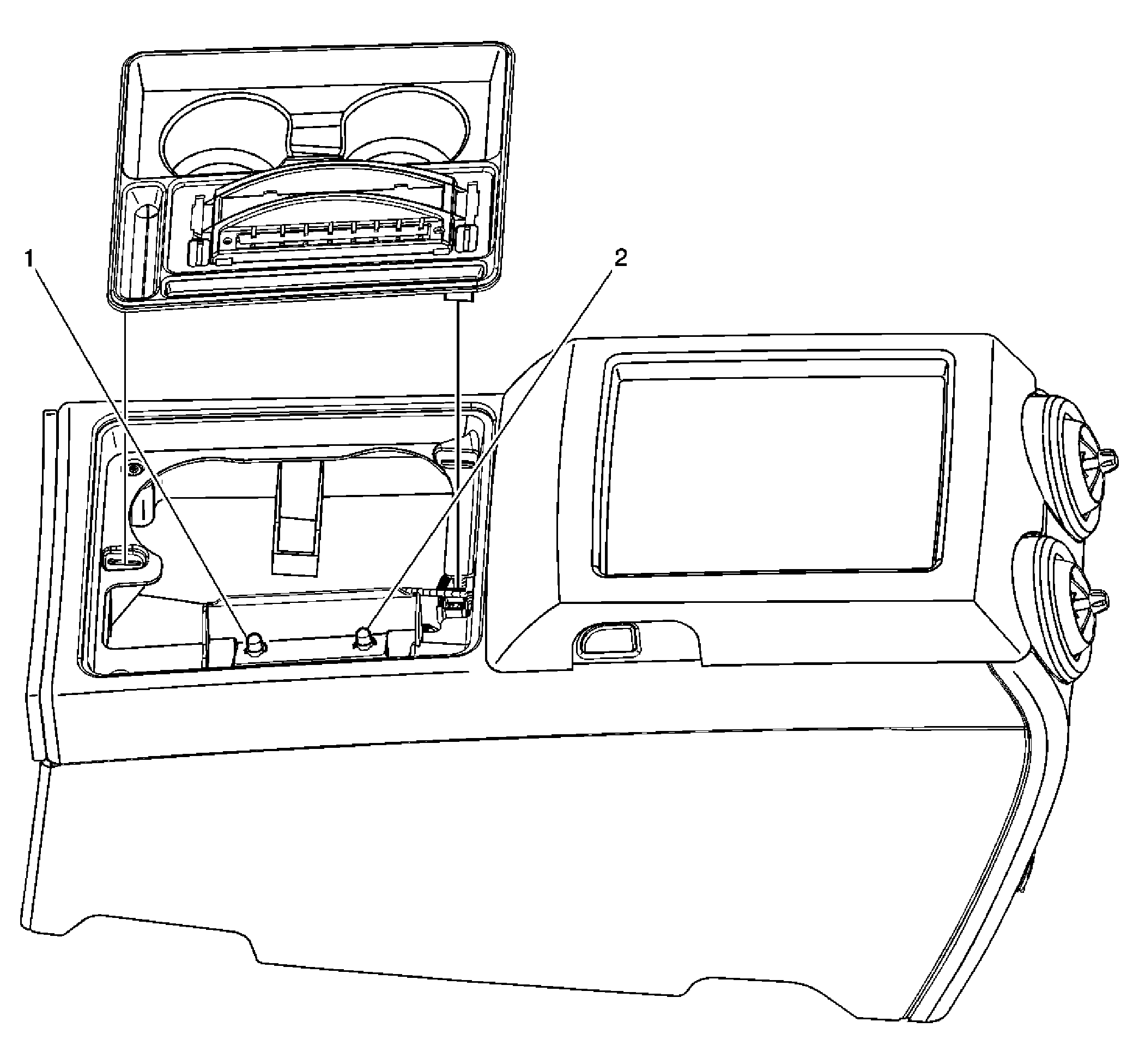

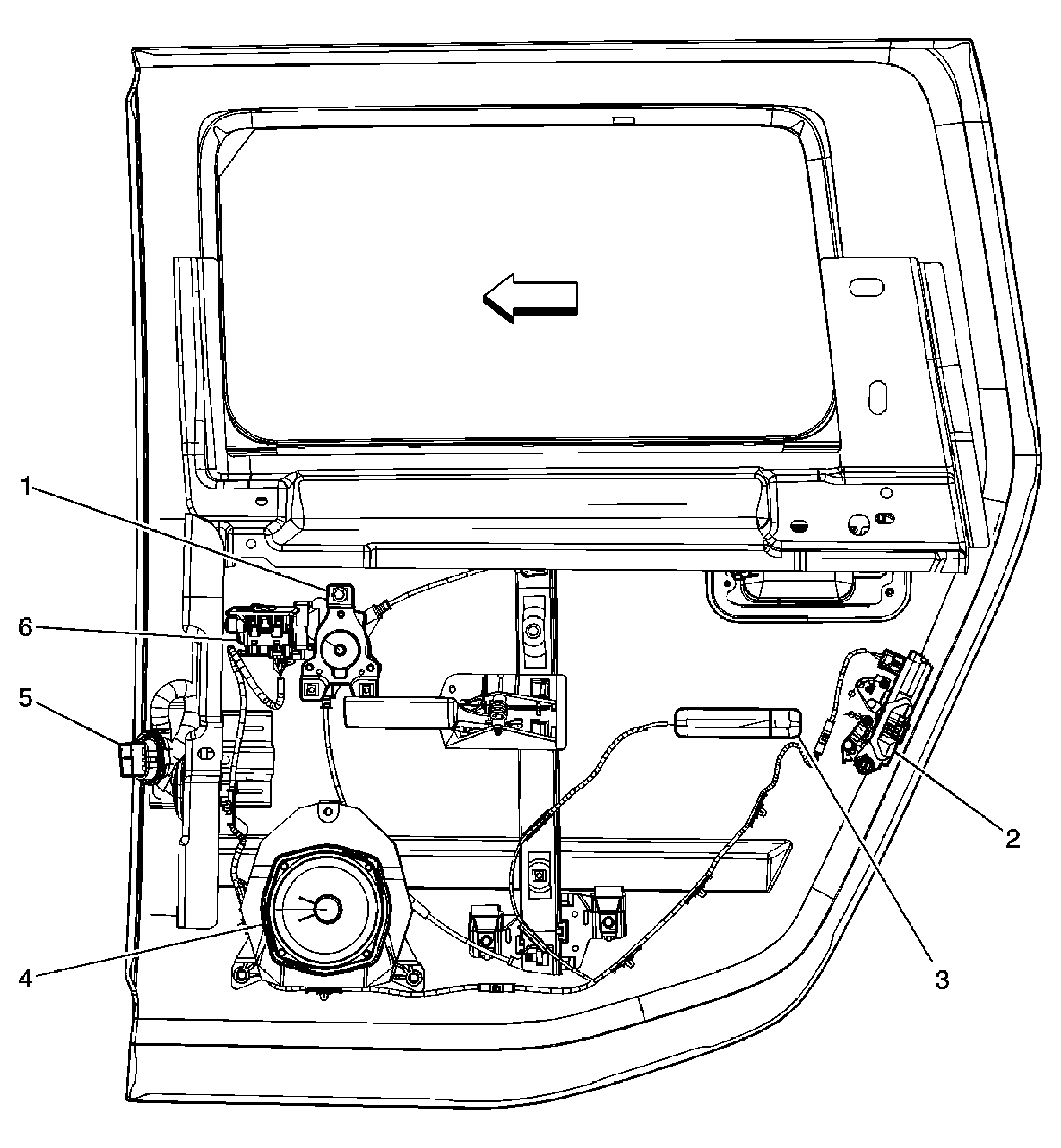

| Callout | Component Name |
|---|---|
| 1 | PRNDL Lamp - 1 |
| 2 | PRNDL Lamp - 2 |
| Callout | Component Name |
|---|---|
| 1 | Driver Door |
| 2 | Outside Rearview Mirror |
| 3 | Memory/Heated Seat Switch |
| 4 | Driver Door Module (DDM) Connector - C5 |
| 5 | Driver Door Module (DDM) |
| 6 | Fuse Block - I/P - C3 |
| 7 | Speaker - LF Door |
| 8 | Window Motor - Driver |
| 9 | Door Courtesy Lamp - LF |
| 10 | Door Latch Assembly - Driver |
| 11 | Door Lock Cylinder |
| Callout | Component Name |
|---|---|
| 1 | Passenger Door |
| 2 | Outside Rearview Mirror |
| 3 | Passenger Door Module (PDM) |
| 4 | Door Latch Assembly - Passenger |
| 5 | Door Courtesy Lamp - RF |
| 6 | Window Motor - Passenger |
| 7 | Speaker - RF Door |
| 8 | Junction Block - I/P - C2 |
| 9 | Junction Block - I/P - C7 |
| 10 | Heated Seat Switch |
| Callout | Component Name |
|---|---|
| 1 | Door Latch Assembly - LR |
| 2 | Window Motor - LR |
| 3 | Window Switch - LR |
| 4 | C310 |
| 5 | Speaker - LR |
| 6 | Door Courtesy Lamp - LR |
| Callout | Component Name |
|---|---|
| 1 | Window Motor - RR |
| 2 | Door Latch Assembly - RR |
| 3 | Door Courtesy Lamp - RR |
| 4 | Speaker - RR |
| 5 | C390 |
| 6 | Window Switch - RR |
| Callout | Component Name |
|---|---|
| 1 | Courtesy/Reading Lamp - Left Front |
| 2 | Sunroof Switch (CF5) |
| 3 | Courtesy/Reading Lamp - Right Front |
| 4 | Garage Door Opener (UG1) |
| Callout | Component Name |
|---|---|
| 1 | Vacuum Booster |
| 2 | Brake Pedal |
| 3 | Stop Lamp Switch |
| 4 | Accelerator Pedal |
| 5 | Stop Lamp Switch Retainer |
| 6 | Dash Panel |
| Callout | Component Name |
|---|---|
| 1 | Vanity Mirror Lamp - Left Connector |
| 2 | Left Sunshade |
| 3 | Right Sunshade |
| 4 | Vanity Mirror Lamp - Right Connector |
| 5 | Vanity Mirror Lamp - Right |
| 6 | Inside Rearview Mirror |
| 7 | Vanity Mirror Lamp - Left |

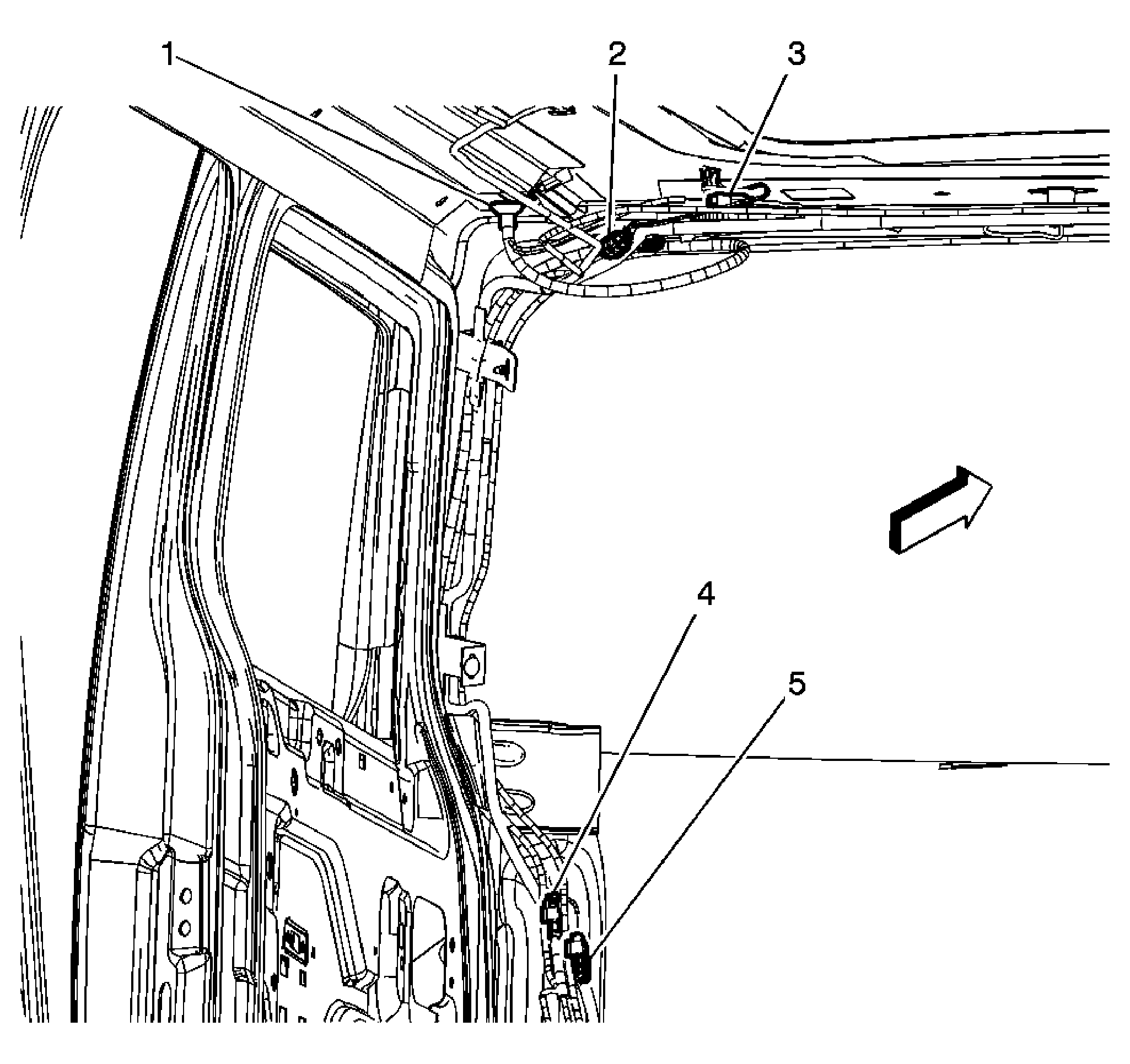

| Callout | Component Name |
|---|---|
| 1 | Passthrough to Clearance Lamp - LF |
| 2 | Connector to Onstar/Satellite Radio Antenna |
| 3 | C312 (USB, USC, USD) |
| 4 | C211 (USB, USC, USD) |
| 5 | C212 (USB, USC, USD) |

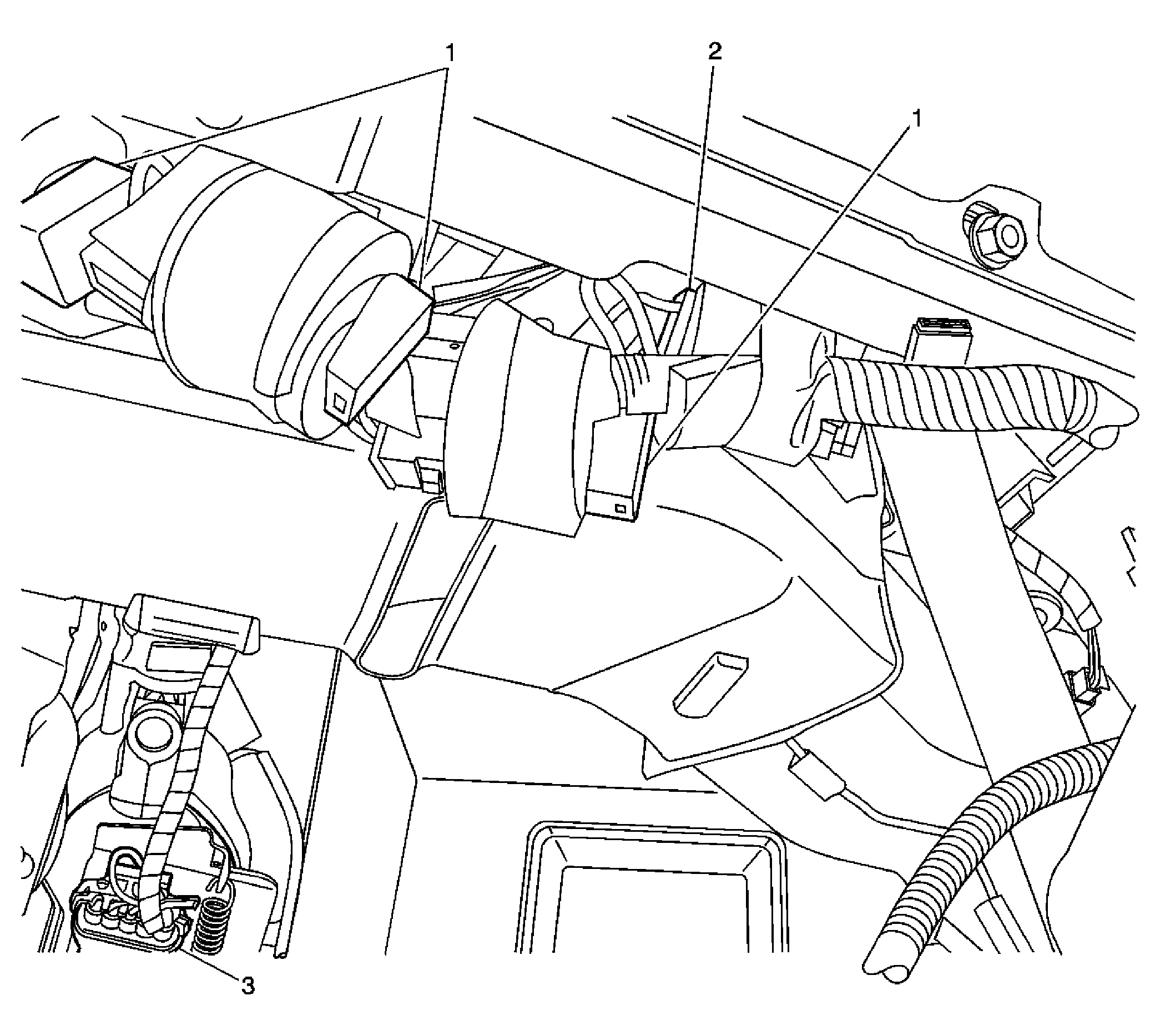

| Callout | Component Name |
|---|---|
| 1 | Heated Washer System Relays |
| 2 | Ignition Fuse |
| 3 | Accelerator Pedal Position Sensor |

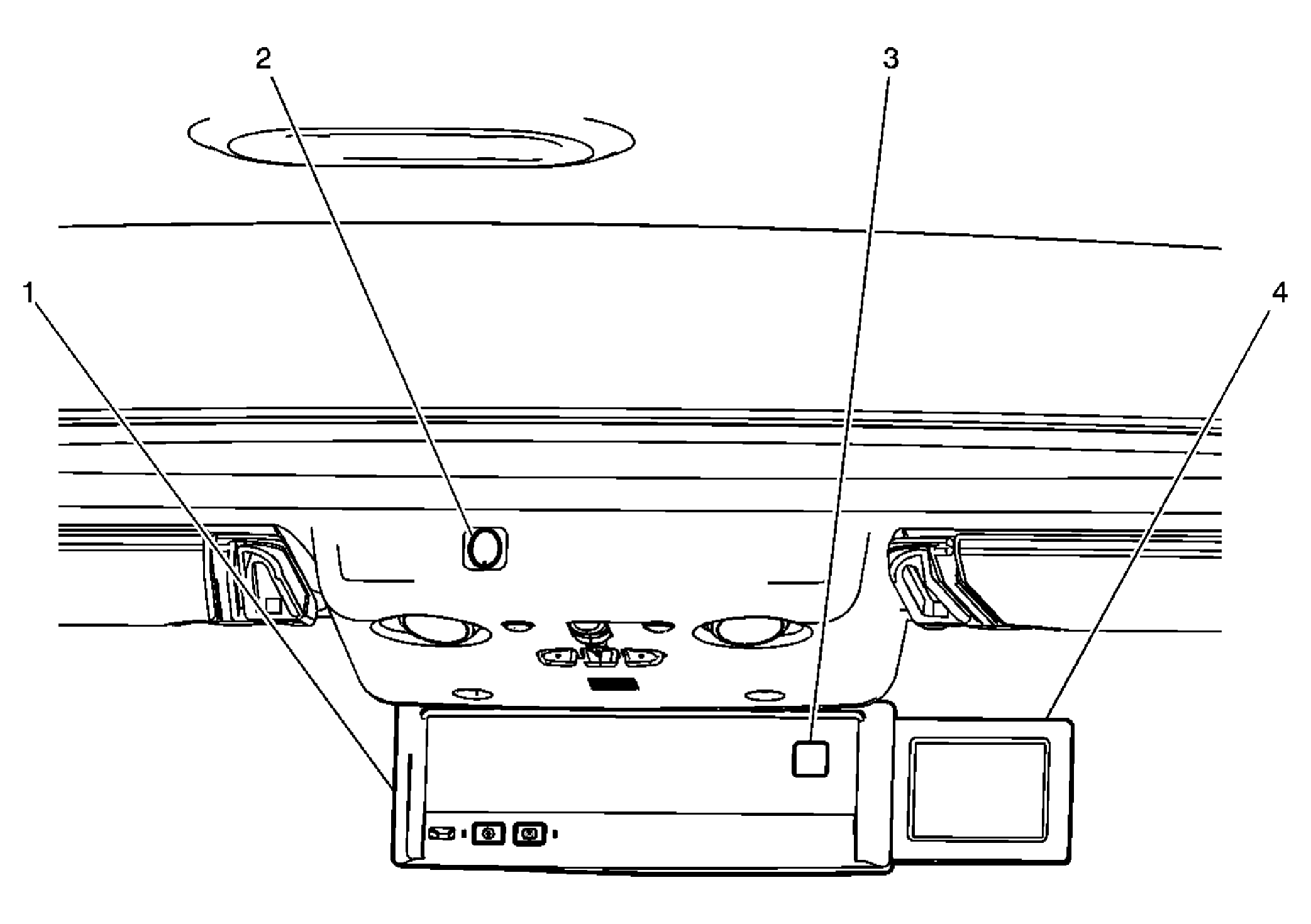

| Callout | Component Name |
|---|---|
| 1 | Inside Rearview Mirror (ISRVM) |
| 2 | Off-Road Lamps Switch (USB, USC, USD, UNR) |
| 3 | Outside Temperature/Compass Display |
| 4 | Rear Vision Camera Display (UVC) |

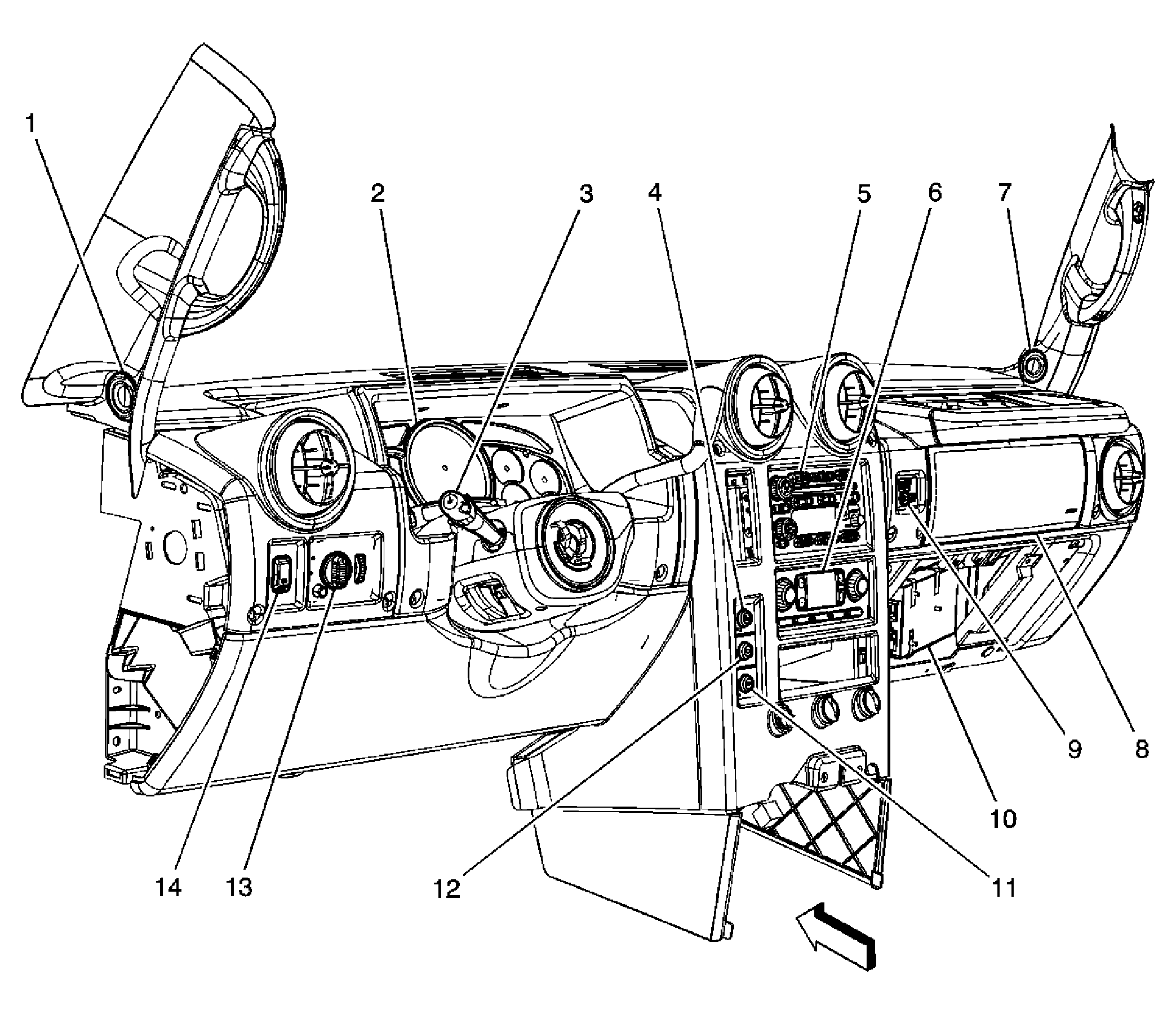

| Callout | Component Name |
|---|---|
| 1 | Speaker - LF Tweeter |
| 2 | Instrument Cluster |
| 3 | Turn Signal/Multifunction Switch |
| 4 | Traction Control Switch |
| 5 | Radio |
| 6 | HVAC Control Module |
| 7 | Speaker - RF Tweeter |
| 8 | Inflatable Restraint I/P Module |
| 9 | Inflatable Restraint I/P Module Disable Switch |
| 10 | Digital Radio Receiver |
| 11 | Ride Height Switch (ZM6) |
| 12 | Tow/Haul Switch |
| 13 | Headlamp and Panel Dimmer Switch |
| 14 | Midgate Window Switch (SUT) or Rear Wiper/Washer Switch (Except SUT) |
