Door Component Views

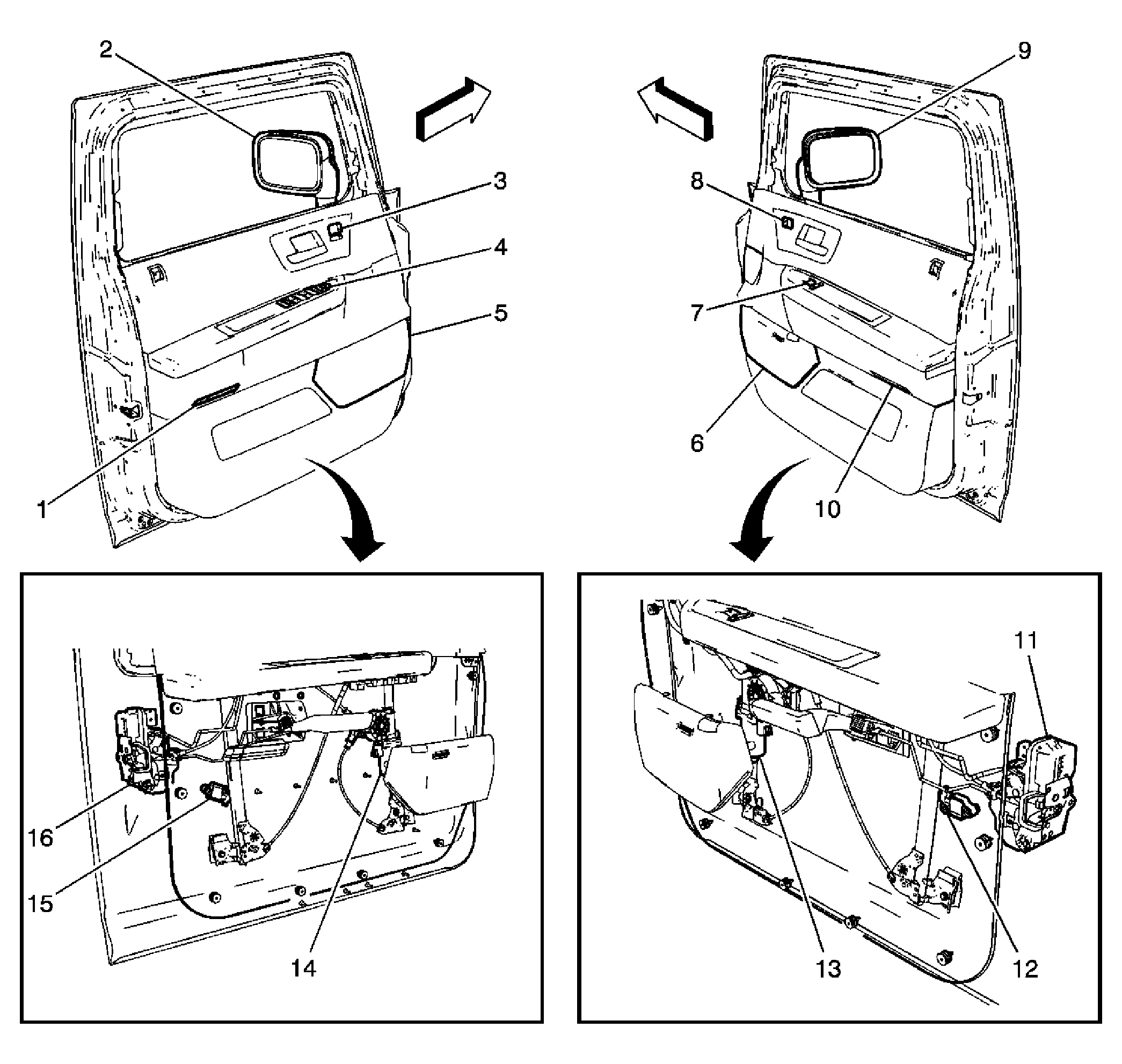

| Callout | Component Name |
|---|---|
| 1 | Courtesy Lamp-Driver Door |
| 2 | Outside Rearview Mirror-Driver |
| 3 | Memory/Heated Seat Switch-Driver |
| 4 | Driver Door Module (DDM) |
| 5 | Speaker-LF Door |
| 6 | Speaker-RF Door |
| 7 | Passenger Door Module (PDM) |
| 8 | Heated Seat Switch-Passenger |
| 9 | Outside Rearview Mirror-Passenger |
| 10 | Courtesy Lamp-Front Passenger Door |
| 11 | Door Latch Assembly-Front Passenger |
| 12 | Inflatable Restraint Side Impact Sensor (SIS) - Right Front |
| 13 | Window Motor-Front Passenger Door |
| 14 | Window Motor-Driver Door |
| 15 | Inflatable Restraint Side Impact Sensor (SIS) - Left Front |
| 16 | Door Latch Assembly-Driver Door |

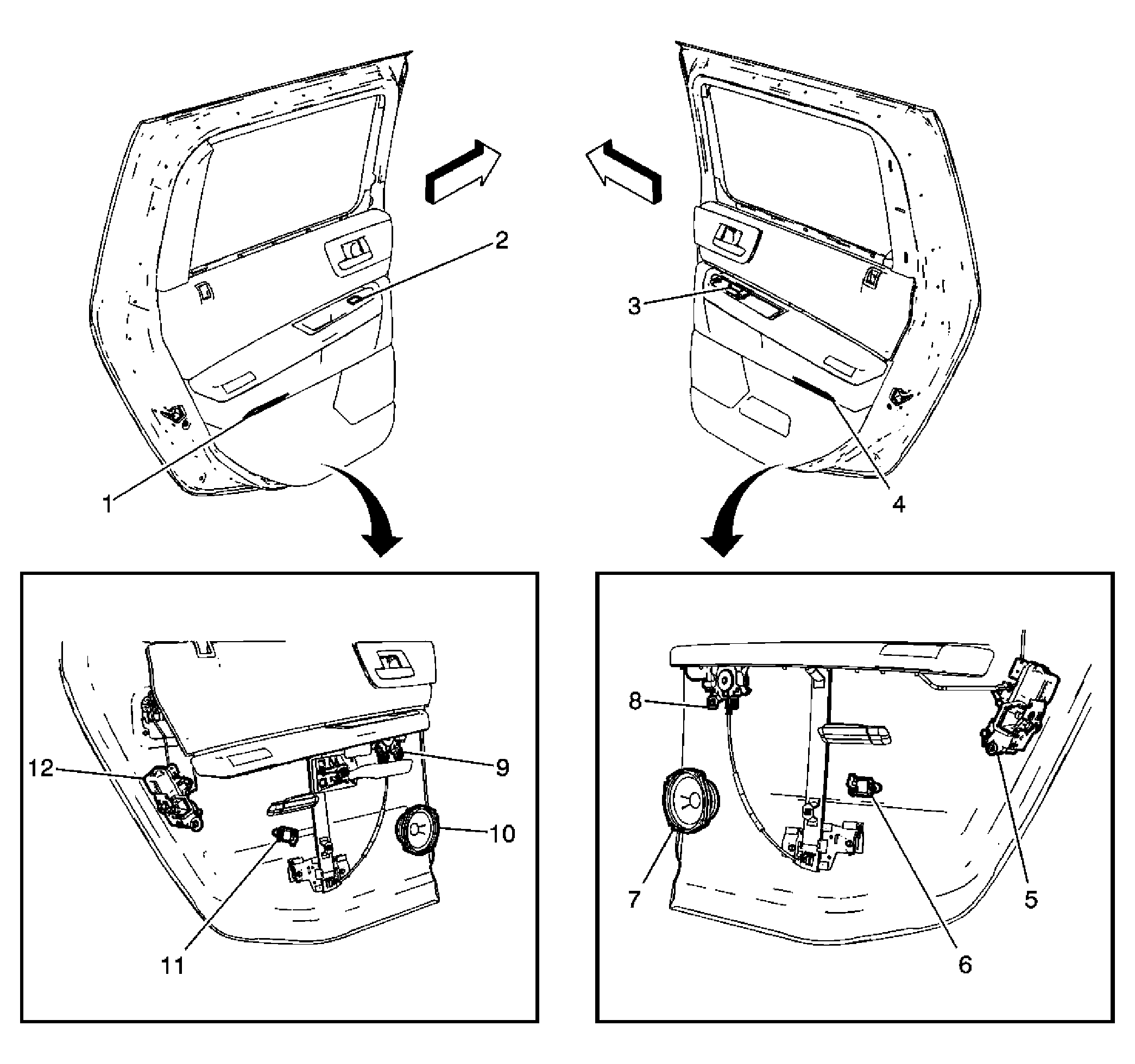

| Callout | Component Name |
|---|---|
| 1 | Courtesy Lamp-LR Door |
| 2 | Window Switch-LR |
| 3 | Speaker-LR Door |
| 4 | Speaker-RR Door |
| 5 | Widow Switch-RR Door |
| 6 | Courtesy Lamp-RR Door |
| 7 | Door Latch Assembly-RR Door |
| 8 | Inflatable Restraint Side Impact Sensor (SIS) - Right Rear |
| 9 | Window Motor-RR Door |
| 10 | Window Motor-LR Door |
| 11 | Inflatable Restraint Side Impact Sensor (SIS) - Left Rear |
| 12 | Door Latch Assembly-LR Door |
| Callout | Component Name |
|---|---|
| 1 | Midgate Latch-Right |
| 2 | Midgate Latch Release Switch-Right |
| 3 | Midgate Latch Release Switch-Left |
| 4 | Midgate Latch-Left |
| 5 | Midgate Control Module |
| Callout | Component Name |
|---|---|
| 1 | Center High Mounted Stop Lamp (CHMSL) Connector |
| 2 | Rear Window Defogger Grid Connector |
| 3 | Rear Window Defogger Grid Connector |
| 4 | Splice S900 |
| 5 | Rear Window Wiper Module - w/Motor |
| 6 | Door Lock Actuator - Liftgate |
| 7 | Liftgate Ajar Switch - Left |
| 8 | Liftgate Ajar Switch - Right |
| 9 | Splice S902 |
| 10 | Splice S901 |
