Door Component Views

Fig 1: Identifying Door Ajar Switches
GM1562142Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Jamb Switch - Right Rear
2 Door Jamb Switch - Passenger
3 Endgate Ajar Switch
4 Door Jamb Switch - Left Rear
5 Door Jamb Switch - Driver
Fig 2: Identifying Driver Door Components
GM1554740Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Outside Rearview Mirror - Driver
2 Outside Rearview Mirror Switch
3 X510
4 X500
5 Window Motor - Driver
6 Speaker - Left Front
7 Door Lock/Window Switch - Driver
8 Door Lock/Window Switch - Driver X1
9 Door Lock/Window Switch - Driver X2
10 Door Lock Actuator - Driver
11 Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF)
12 Key Lock Cylinder
Fig 3: Identifying Passenger Door Components
GM1554741Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Window Motor - Passenger
2 Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF)
3 Door Lock Actuator - Passenger
4 Door Lock/Window Switch - Passenger
5 Speaker - Right Front
6 X600
7 X610
8 Outside Rearview Mirror - Passenger
Fig 4: Identifying Left Rear Door Components (RR Similar)
GM1554745Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Window Motor - Left Rear
2 X700
3 Speaker - Left Rear
4 Window Switch - Left Rear
5 Door Lock Actuator - Left Rear

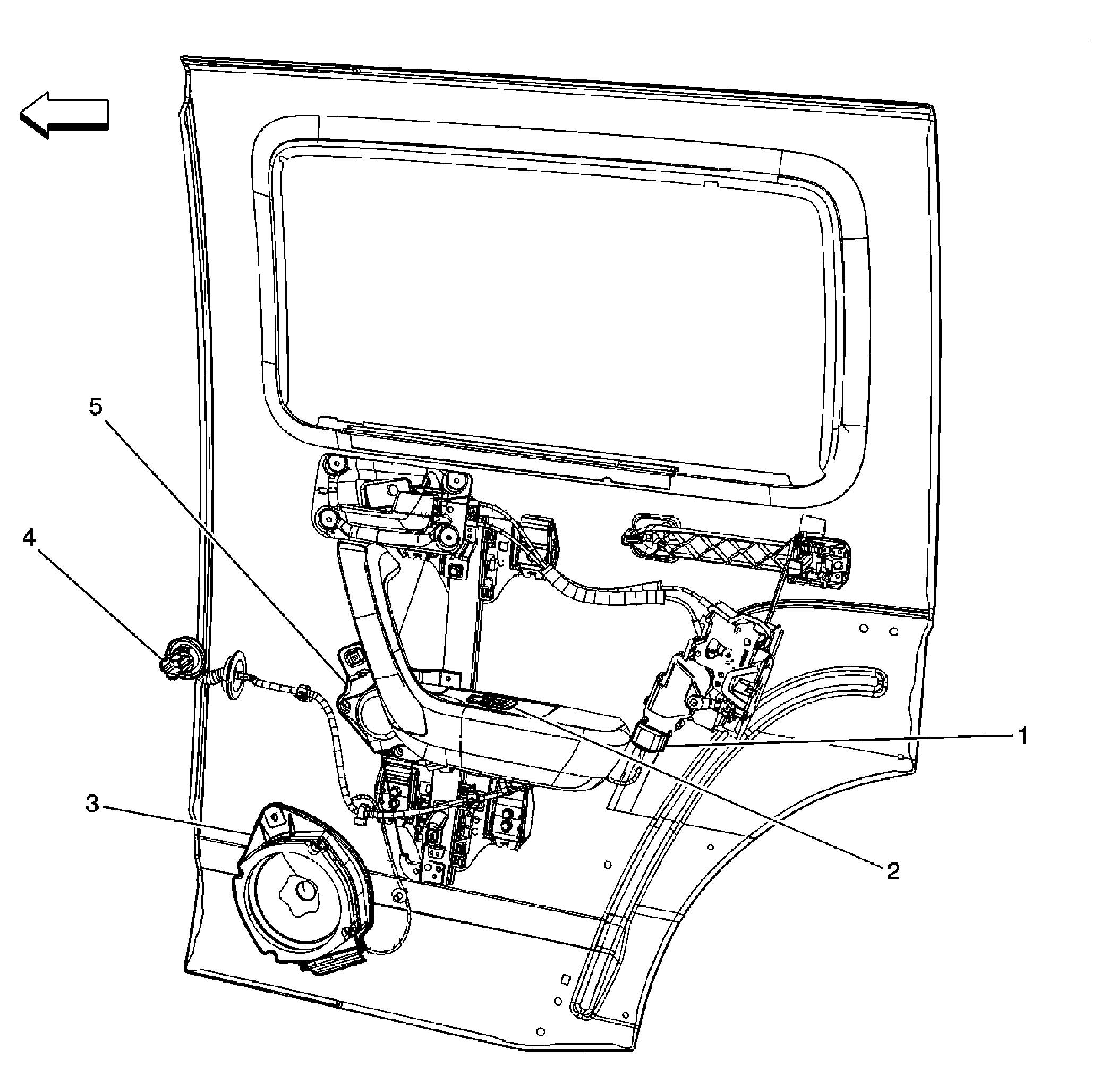

Fig 5: Identifying Right Rear Door Components
GM1972985Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Lock Actuator - Right Rear
2 Window Switch - Right Rear
3 Speaker - Right Rear
4 X800
5 Window Motor - Right Rear
