Body and Frame

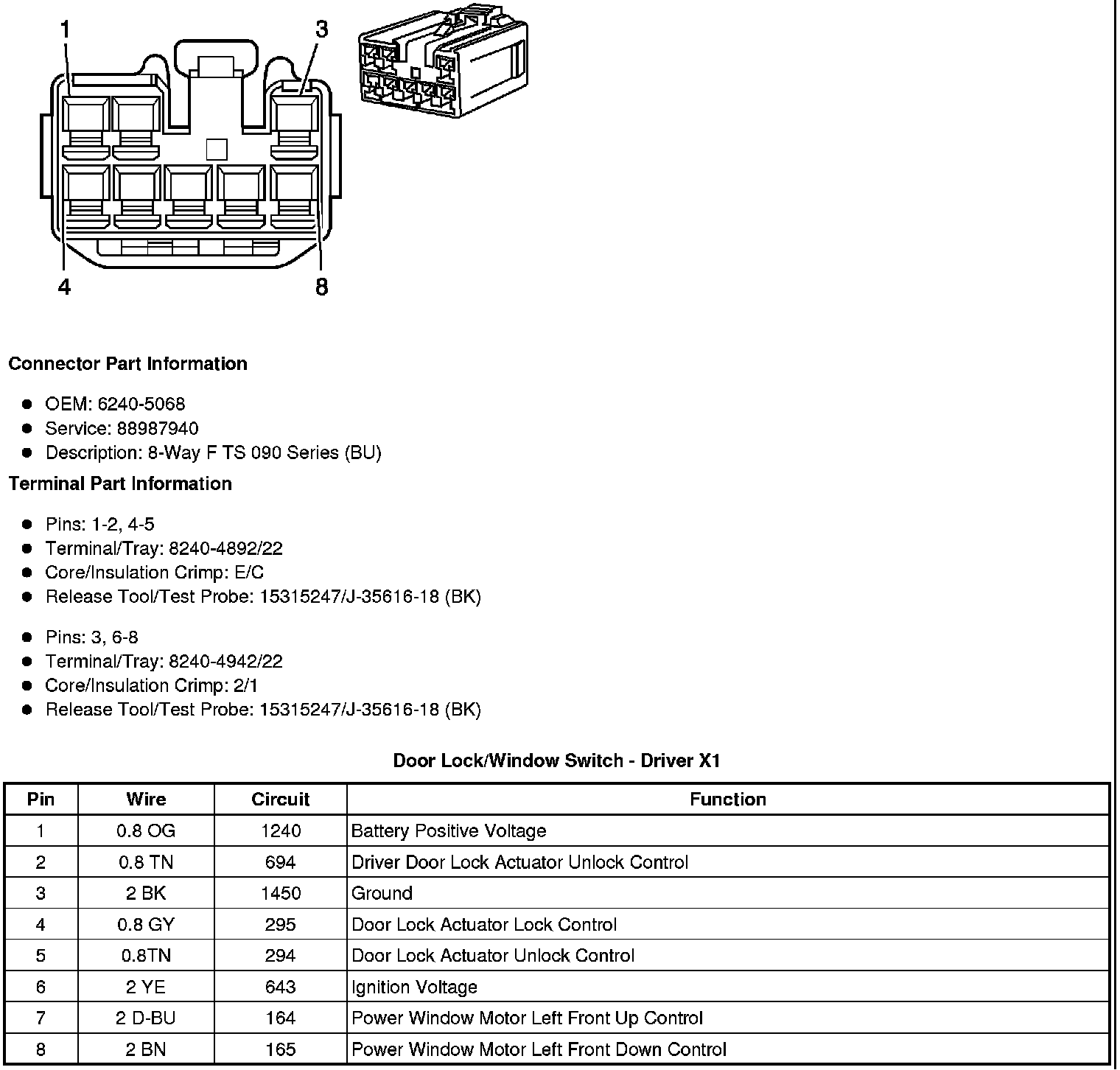

Door Lock/Window Switch - Driver X1

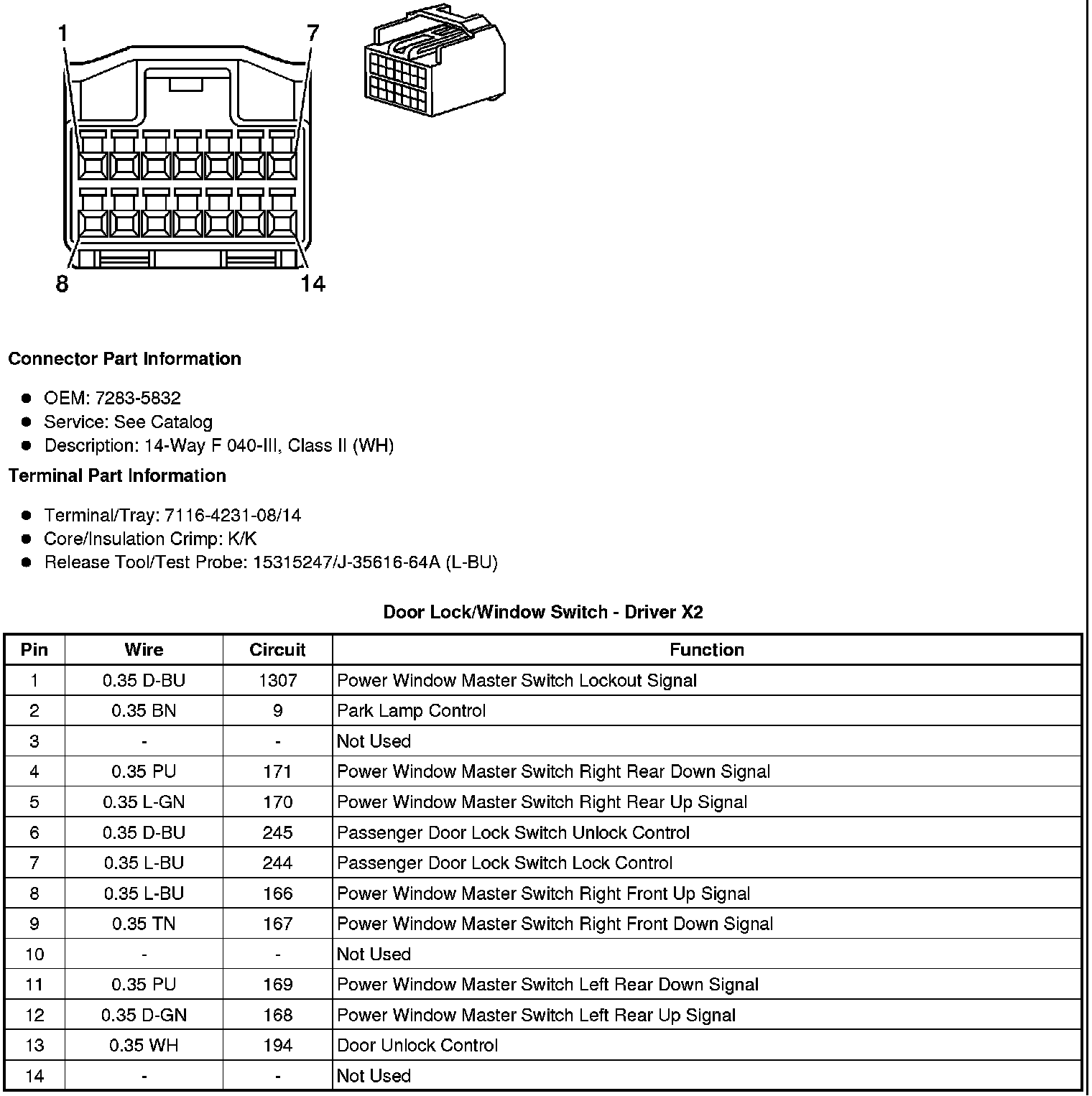

Door Lock/Window Switch - Driver X2

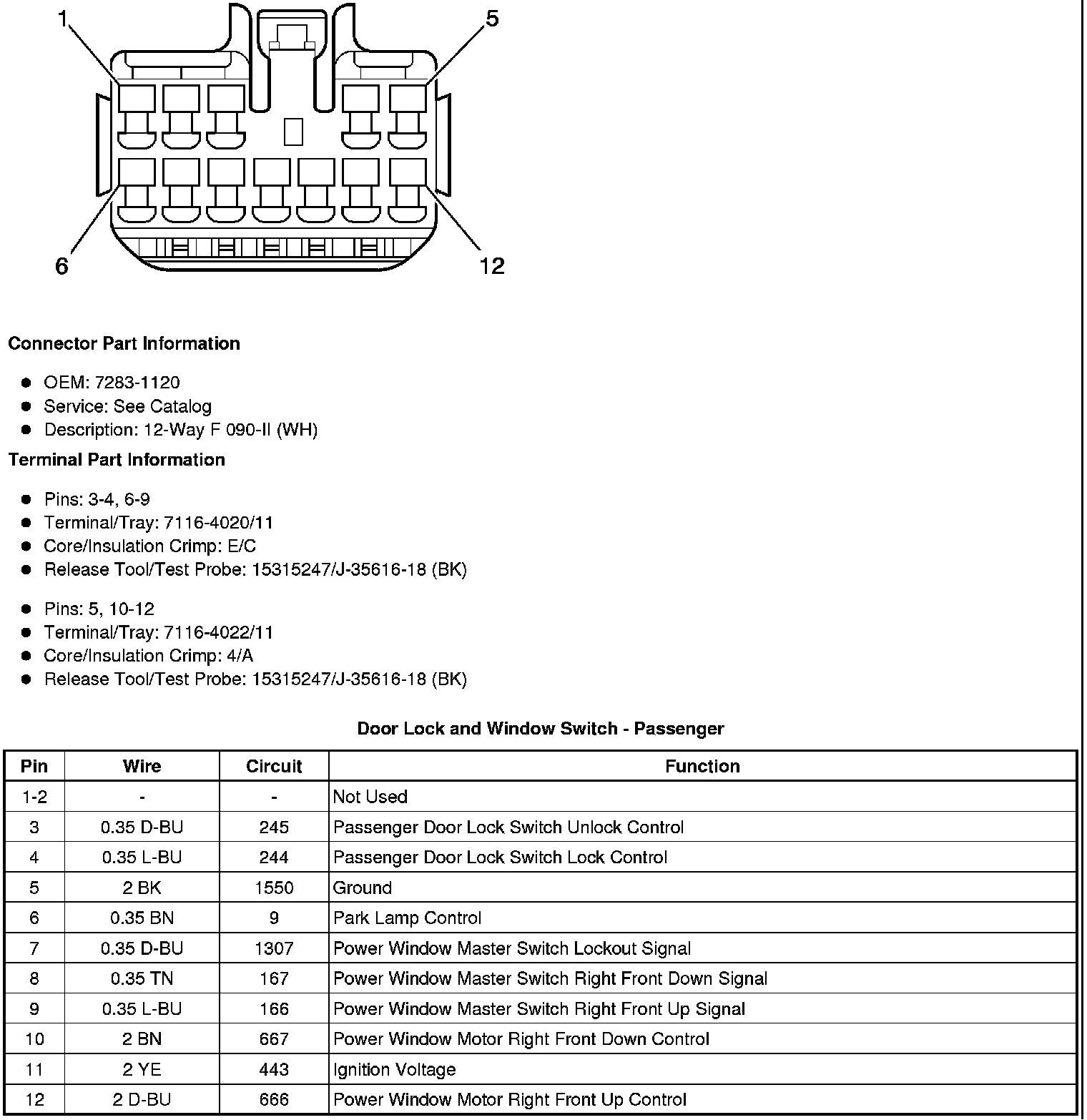

Door Lock/Window Switch - Passenger

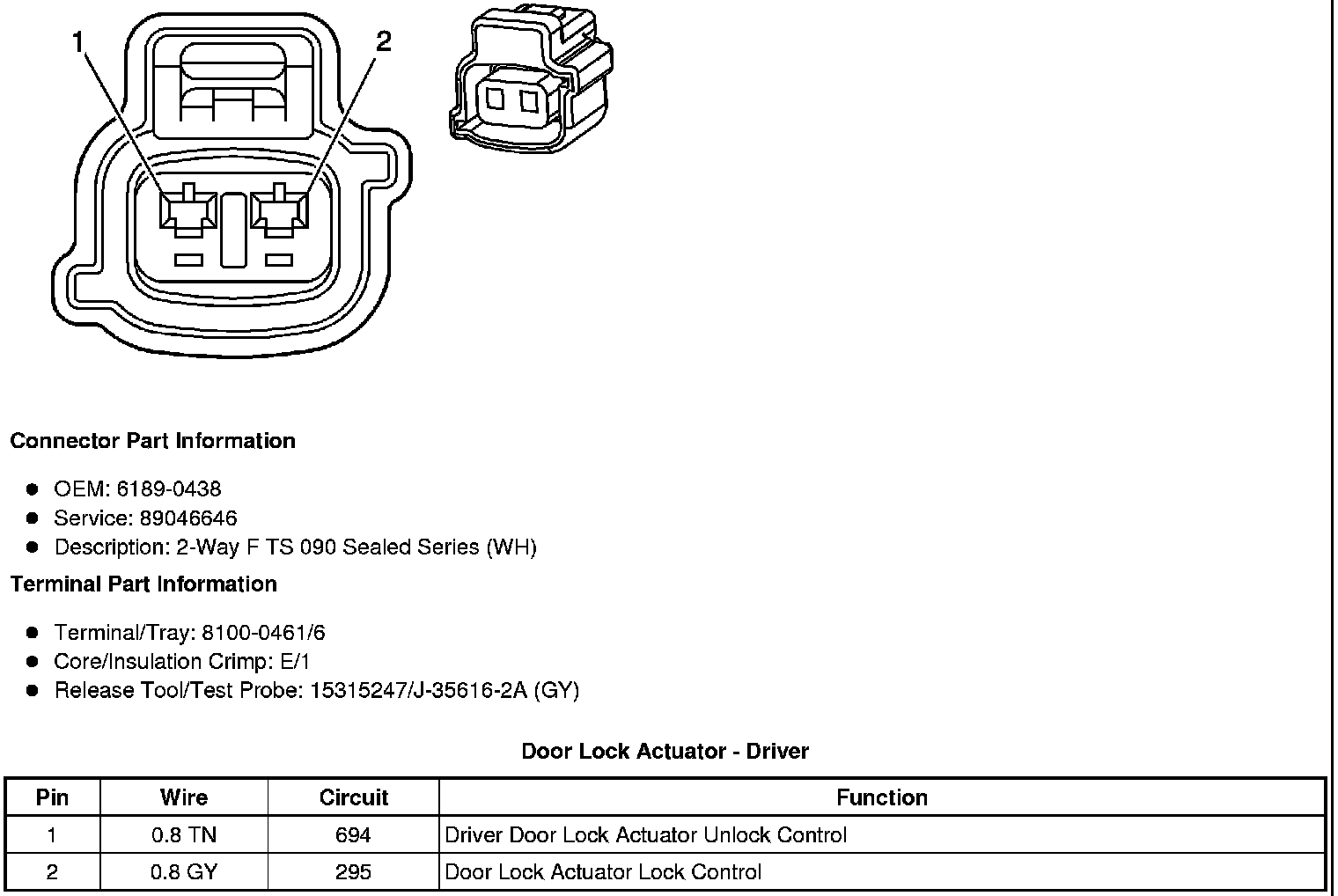

Door Lock Actuator - Driver

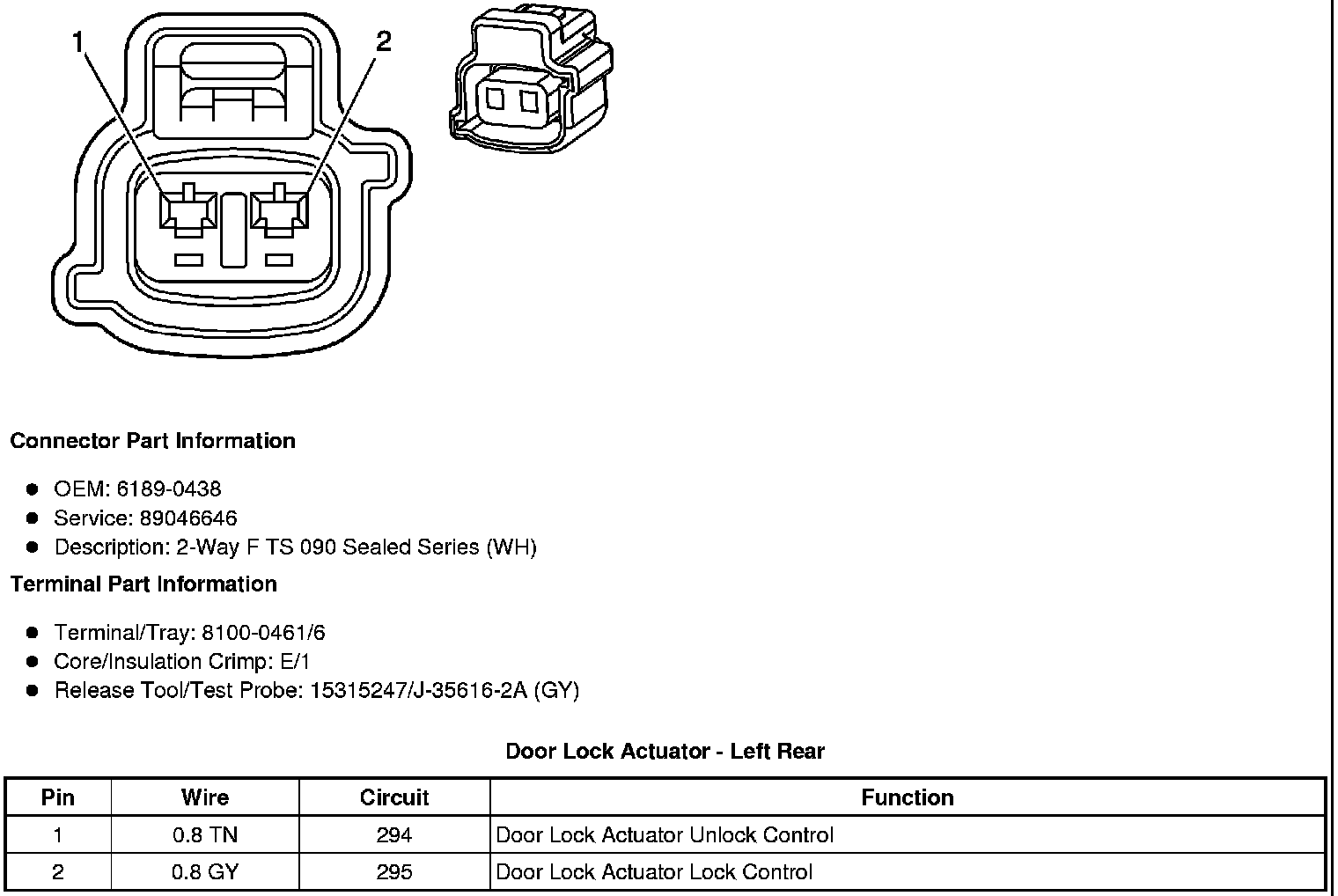

Door Lock Actuator - Left Rear






Door Lock Actuator - Liftgate






Door Lock Actuator - Passenger

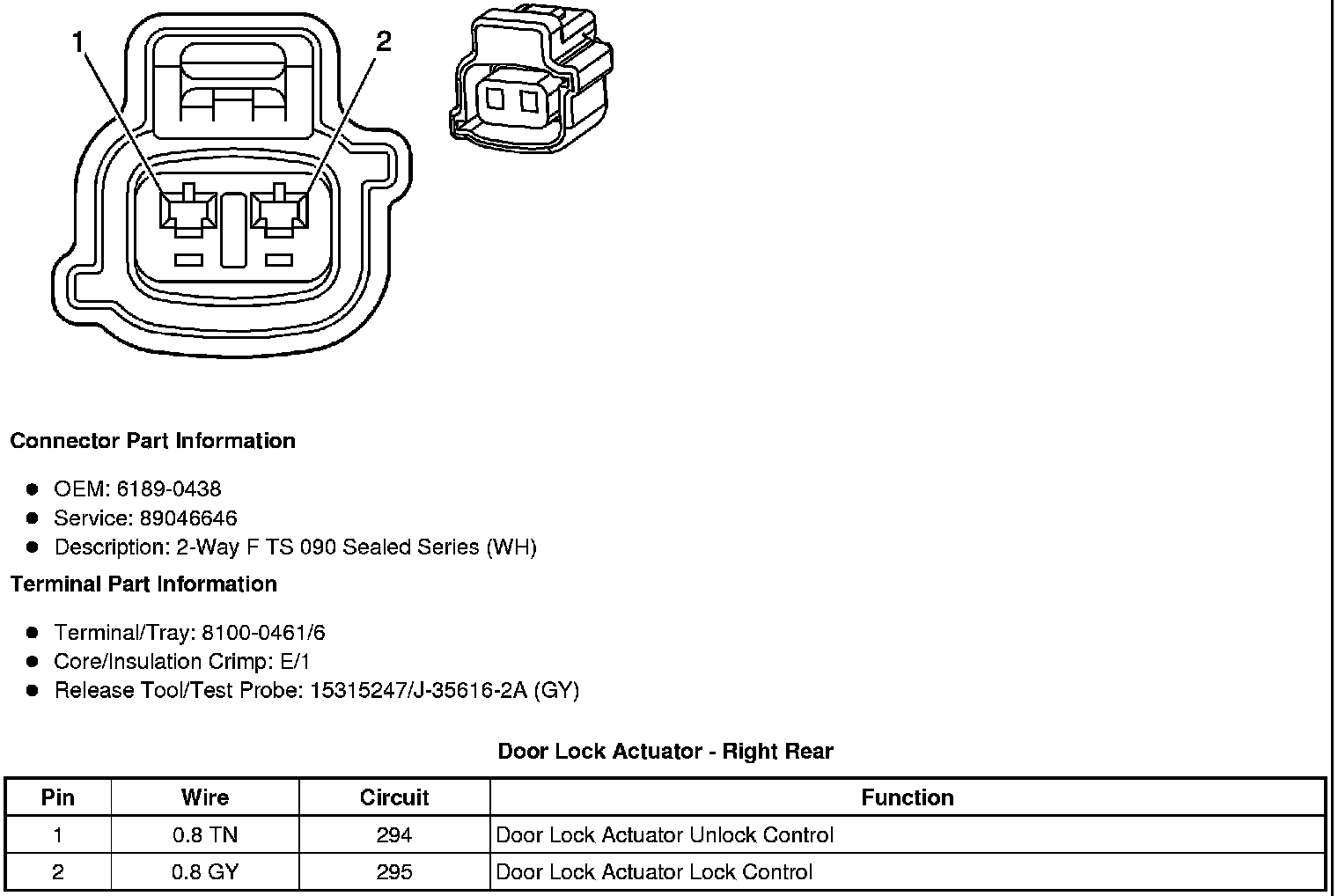

Door Lock Actuator - Right Rear





Heated Seat Element - Driver Back (KA1)






Heated Seat Element - Passenger Back (KA1)

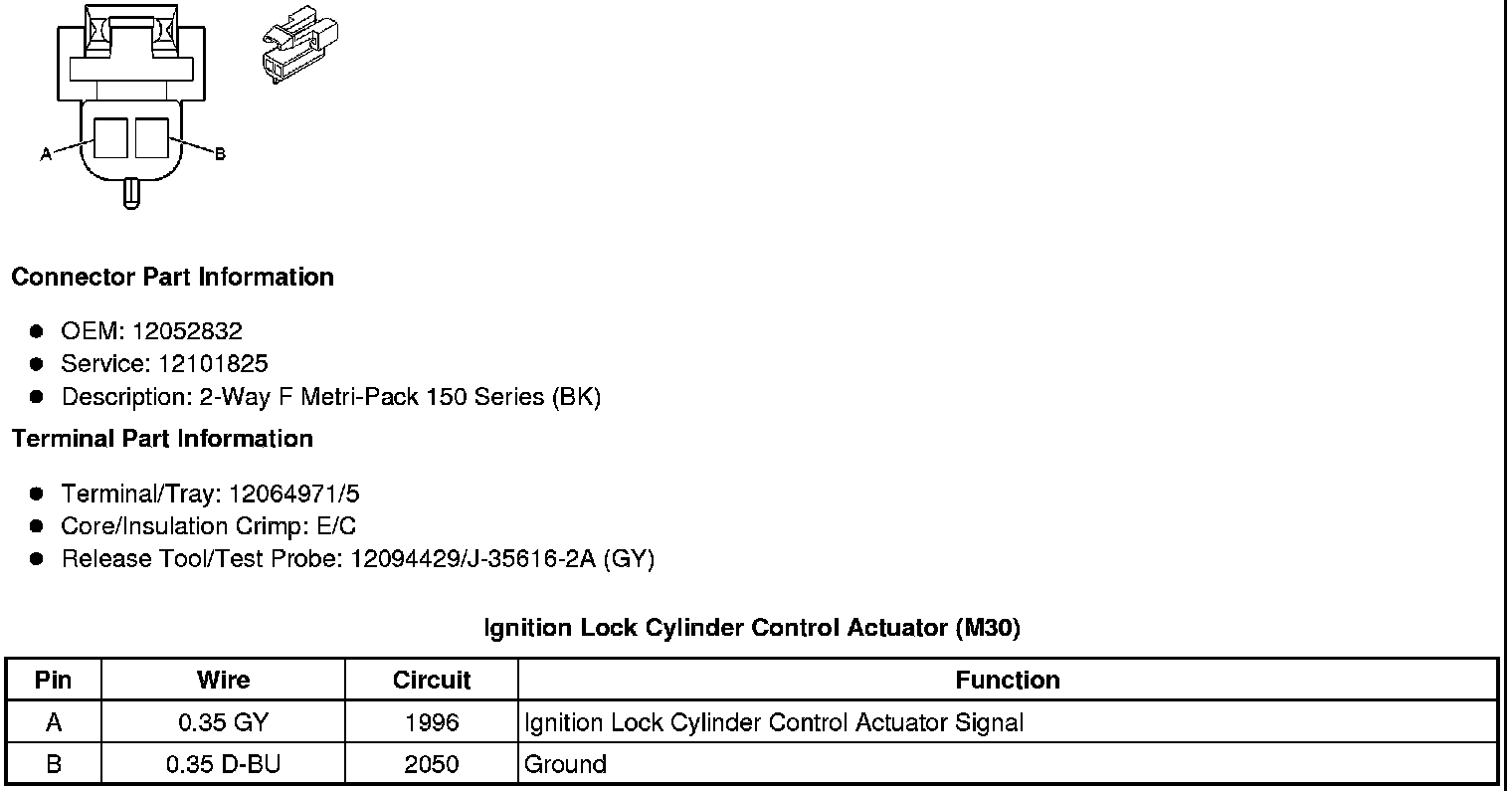

Ignition Lock Cylinder Control Actuator (M30)

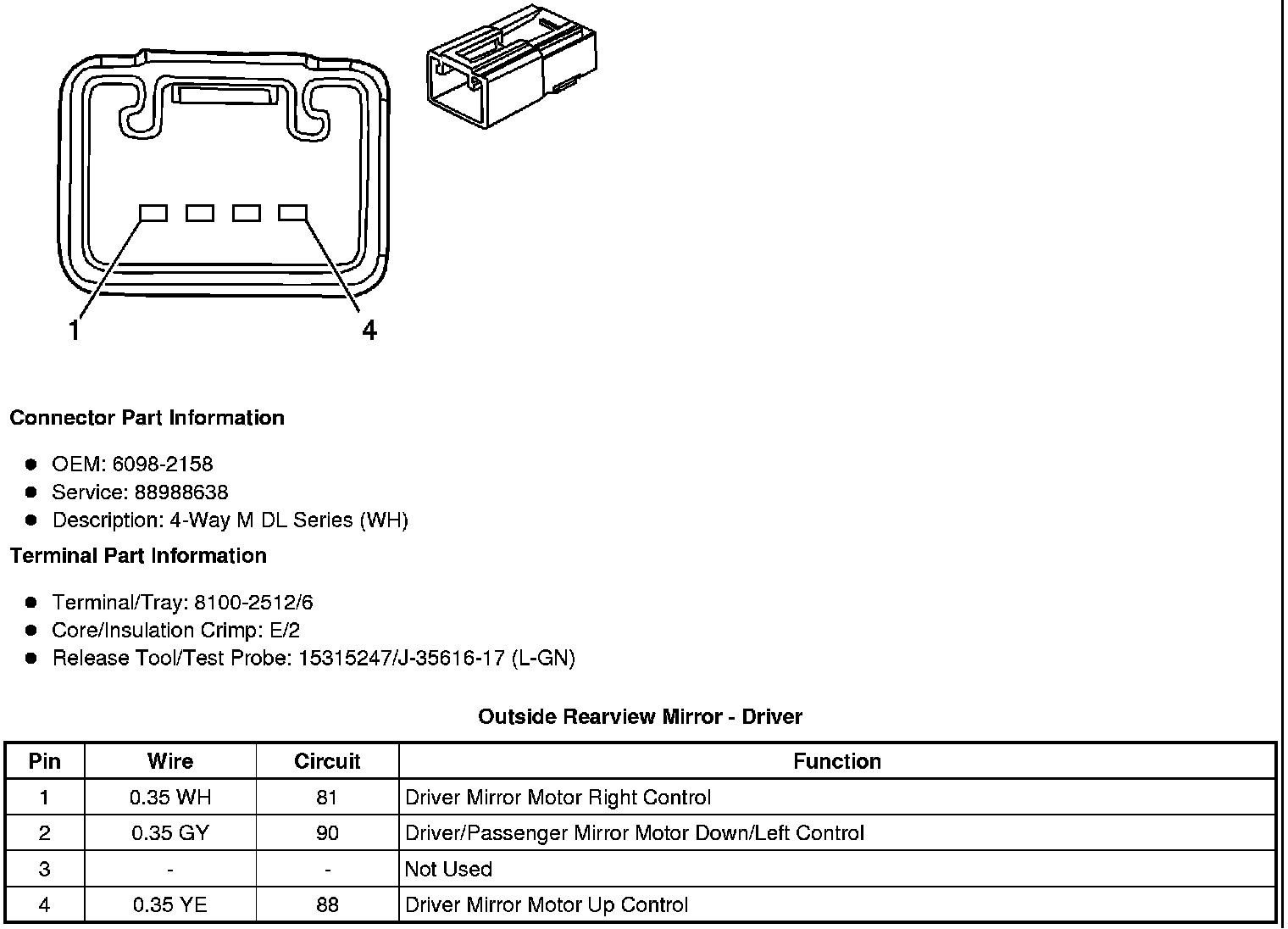

Outside Rearview Mirror - Driver

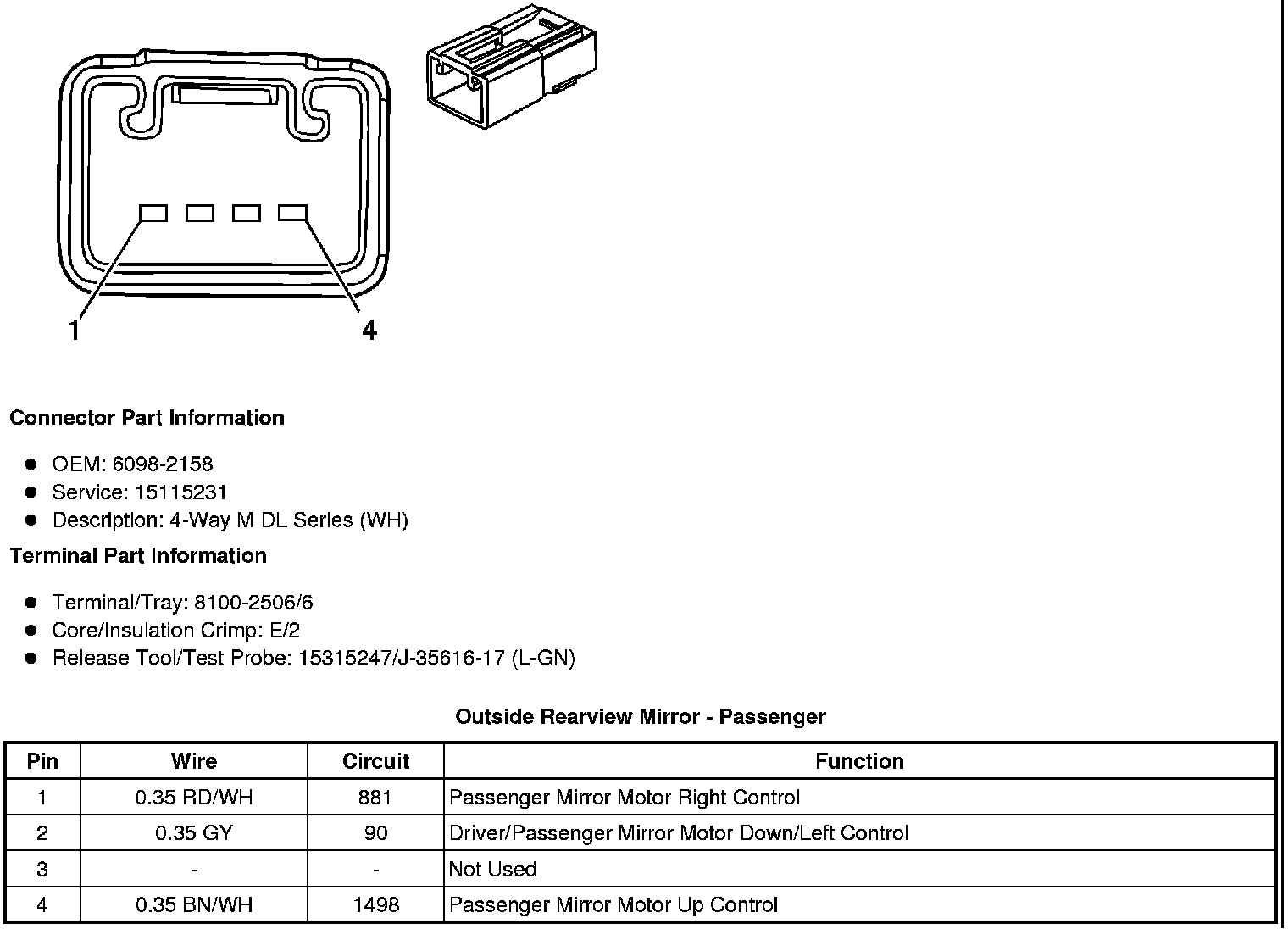

Outside Rearview Mirror - Passenger

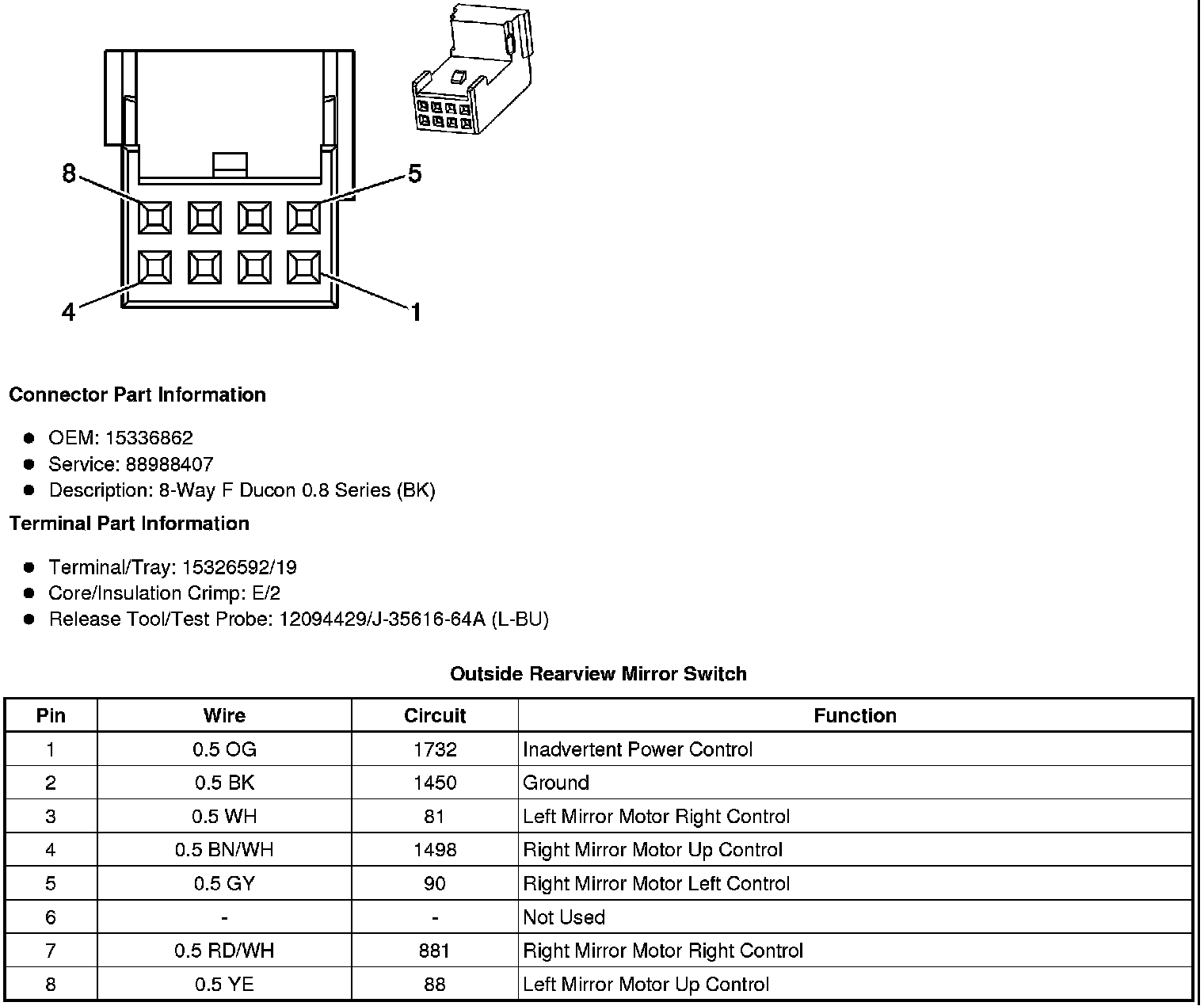

Outside Rearview Mirror Switch





Seat Adjuster Switch - Driver (AG1)






Seat Adjuster Switch - Passenger (AG2)

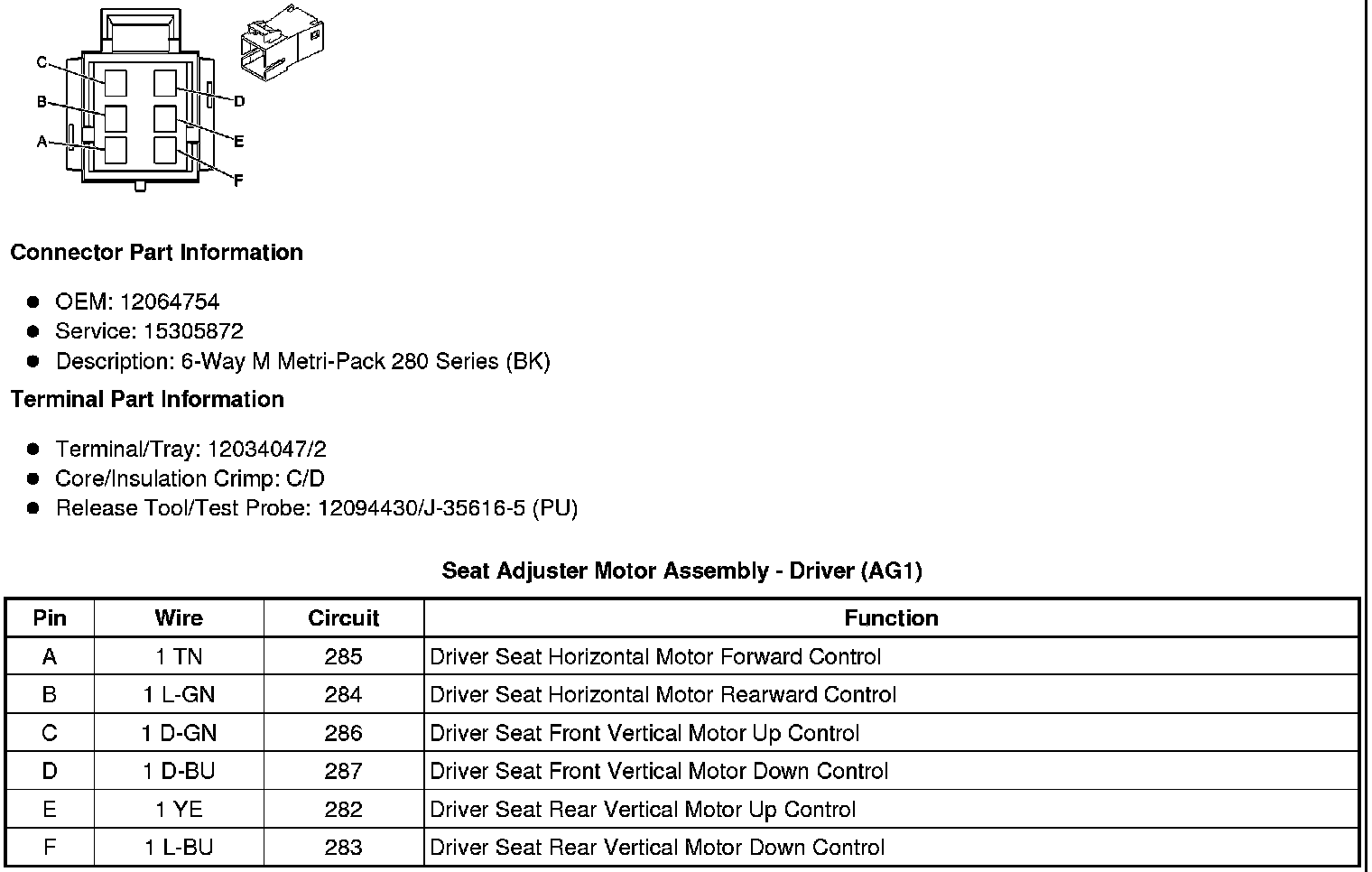

Seat Adjuster Motor Assembly - Driver (AG1)

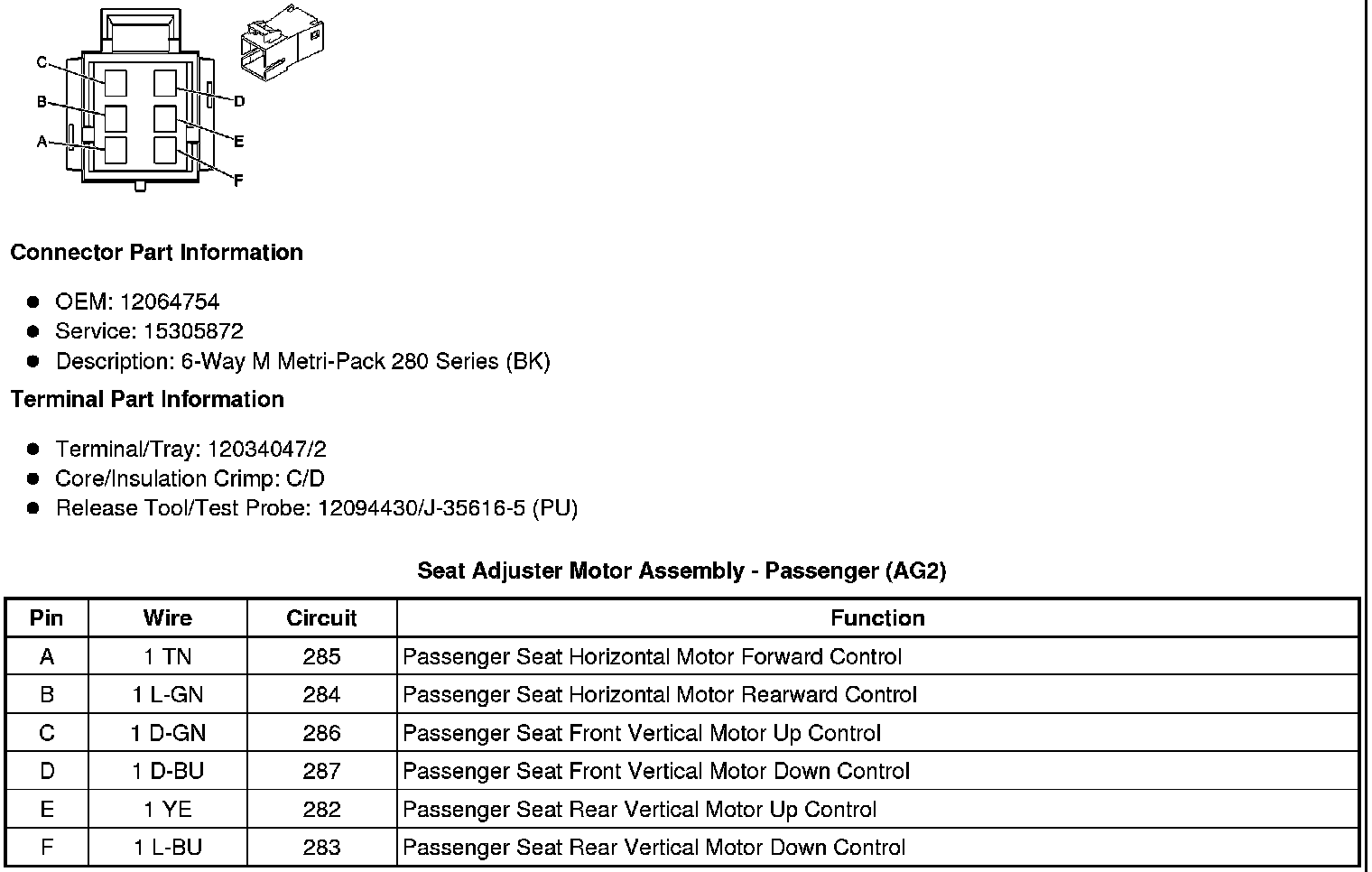

Seat Adjuster Motor Assembly - Passenger (AG2)

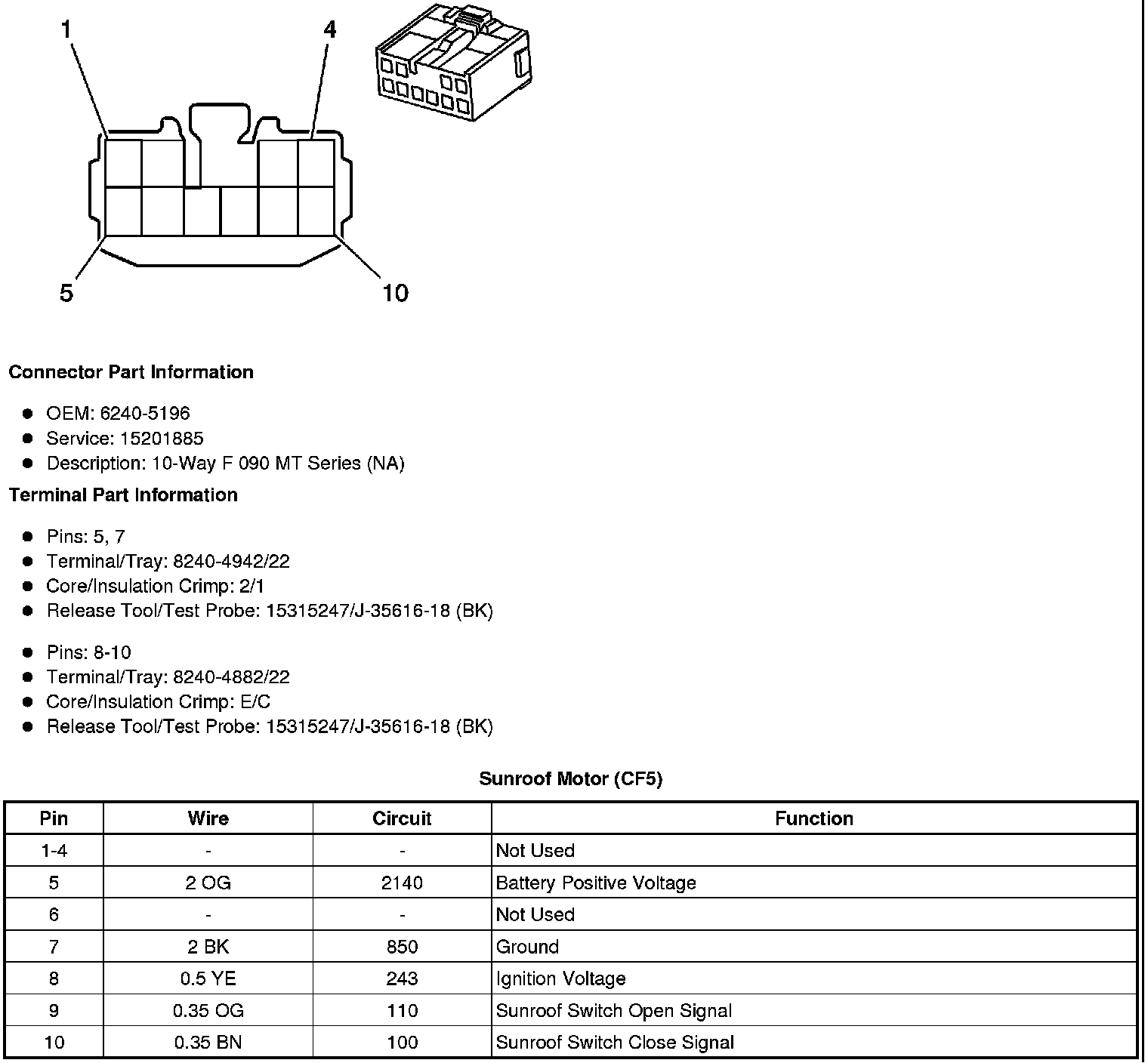

Sunroof Motor (CF5)

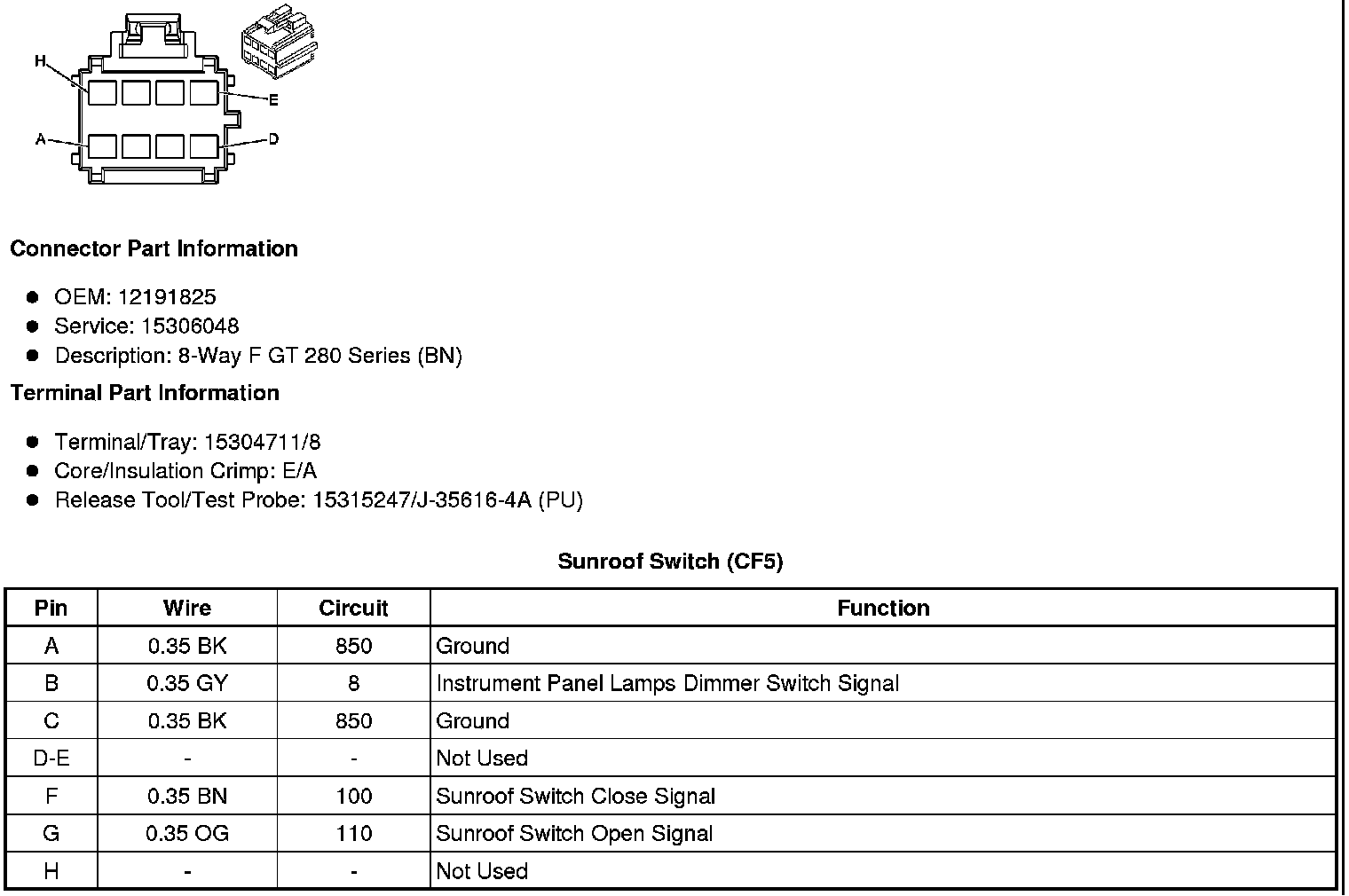

Sunroof Switch (CF5)

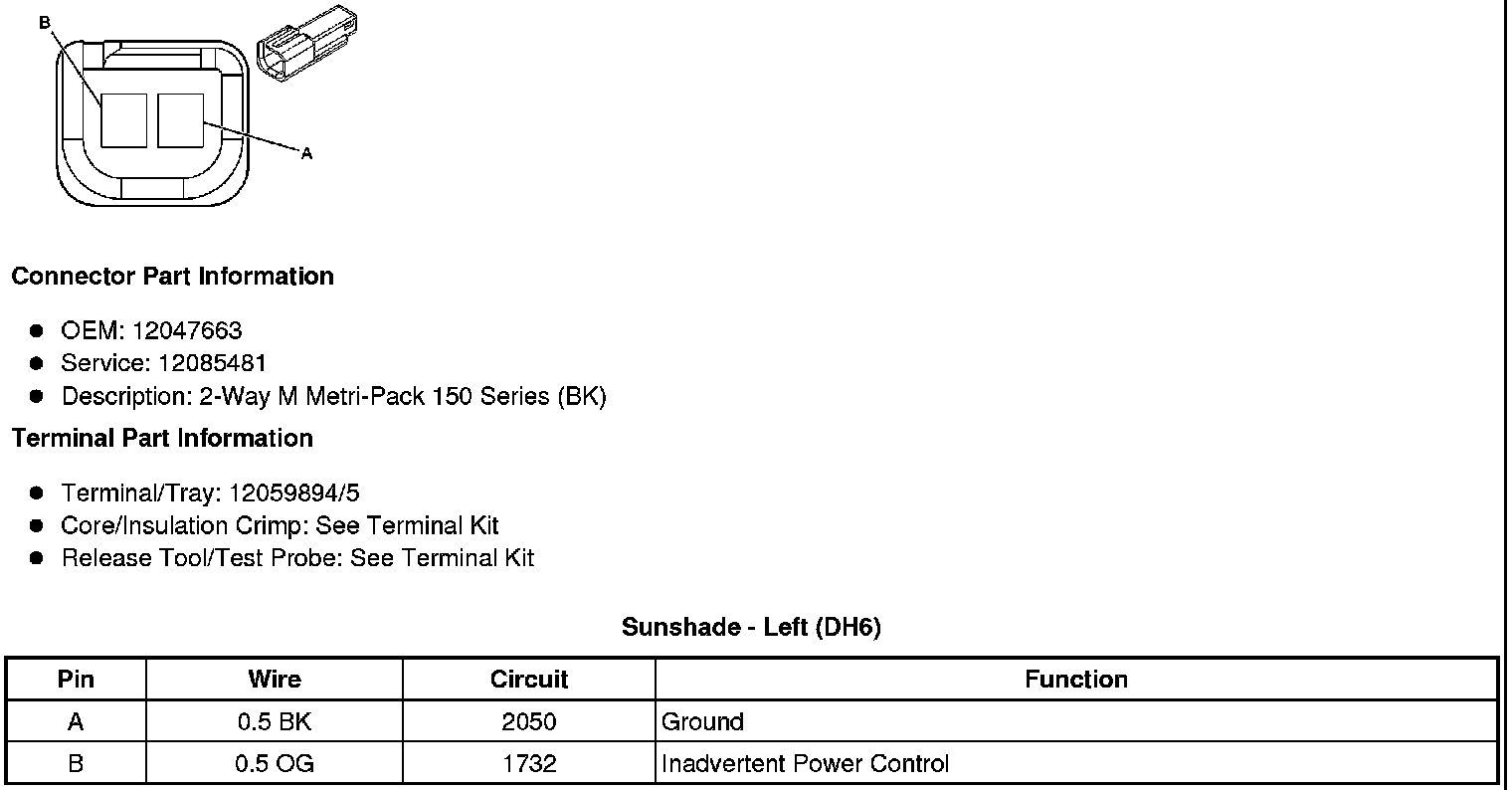

Sunshade - Left (DH6)






Sunshade - Right (DH6)
