ESC Connector Input/Output

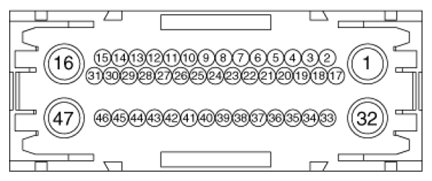

Fig 1: Identifying ESC Connector Input/Output Terminals
G07312209Courtesy of HYUNDAI MOTOR CO.
ESC CONNECTOR PINS FUNCTION REFERENCE CHART

Pin No. Function Current(mA) Voltage range (V) Remark
1 Battery power < 30.0A 0 ~ 18
2 - - -
3 - - -
4 ESC switch < 10 0 ~ 18
5 - - -
6 Brake switch < 10 0 ~ 18
7 Wheel speed output (RR) < 20 0 ~ 18
8 Ignition (+) < 10 0 ~ 18
9 Wheel speed output (RL) < 20 0 ~ 18
10 Diagnosis (K- Line) 100 0 ~ 18
11 Wheel speed output (FR) < 20 0 ~ 18
12 CAN_Bus line (High) < 10 0 ~ 18
13 CAN_Bus line (Low) < 10 0 ~ 18
14 Wheel speed output (FL) < 20 0 ~ 18
15 - - -
16 Ground < 20A 0
17 - - -
18 CAN_Sensor cluster (High) < 10 0 ~ 18
19 CAN_Sensor cluster (Low) < 10 0 ~ 18
20 - - -
21 - - -
22 Sensor cluster power < 250 0 ~ 18
23 Auto hold switch < 10 0 ~ 18
24 - - -
25 - - -
26 - - -
27 - - -
28 VSM OFF switch - -
29 Sensor cluster Ground < 250 0
30 - - -
31 - - -
32 Battery power < 20A 0 ~ 18
33 Wheel speed sensor Ground (FR) 3 ~ 45 0
34 Wheel speed sensor Signal (FR) 3 ~ 45 0 ~ 18
35 - - -
36 Wheel speed sensor Signal (RL) 3 ~ 45 0 ~ 18
37 Wheel speed sensor Ground (RL) 3 ~ 45 0
38 - - -
39 Brake light switch < 300 0 ~ 18
40 - - -
41 - - -
42 Wheel speed sensor Ground (RR) 3 ~ 45 0
43 Wheel speed sensor Signal (RR) 3 ~ 45 0 ~ 18
44 Brake light output < 250 0 ~ 18
45 Wheel speed sensor Signal (FL) 3 ~ 45 0 ~ 18
46 Wheel speed sensor Ground (FL) 3 ~ 45 0
47 Ground < 30A 0
