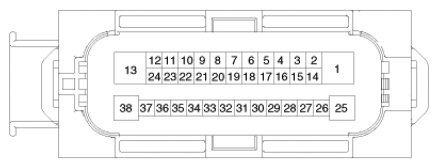

ESC Connector Input/Output
ESC CONNECTOR TERMINALS SPECIFICATIONS
| Connector Terminal | Specification | Remark | |
|---|---|---|---|
| No | Description | ||
| 29 | IGNITION1 (+) | High level of wake up voltage: 4.5 V < V < 16.0 V Low level of wake up voltage: V < 2.4 V Max. current: I < 50 mA |
- |
| 25 | POS. BATTERY 1. (SOLENOID) | Over voltage range: 17.0 ± 0.5 V Operating voltage range: 10.0 ± 0.5 V < V < 16.0 ± 0.5 V Low voltage range: 7.0 ± 0.5 V < V < 9.5 ± 0.5 V Max. current: I < 40A Max. leakage current: I < 0.25 mA |
- |
| 1 | POS. BATTERY 2. (MOTOR) | Operating voltage range: 10.0 ± 0.5 V < V < 16.0 ± 0.5 V Rush current: I < 110A Max current: I < 40A Max leakage current: I < 0.25 mA |
- |
| 38 | GROUND | Rated current: I <550 mA Max. current: I < 40A |
- |
| 13 | PUMP MOTOR GROUND | Rush current: I < 110A Max current: I < 40A |
- |
| 11 | SENSOR GROUND | Rated current: I <250 mA | - |
| 4 | SENSOR POWER | Max current Capability: I < 250 mA Max voltage: V_BAT1 -0.8 V |
- |
| 23 | BRAKE LIGHT SWITCH | Input voltage (Low): V < 2 V Input voltage (High): V > 6 V Max. Input current: I < 3 mA |
- |
| 9 | BRAKE SWITCH | - | |
| 22 | PARKING BRAKE SWITCH | Input voltage (Low): V < 2 V Input voltage (High): V > 6 V Max input current: I < 5 mA |
- |
| 35 | CLUTCH SWITCH (M/T Only) | - | |
| 28 | SENSOR FRONT RIGHT OUTPUT | External pull up resistance: 1 KΩ < R Output duty: 50 ± 20% |
- |
| 17 | SENSOR REAT RIGHT OUTPUT | - | |
| 10 | ESC ON/OFF SWITCH | Input voltage (Low): V < 2 V Input voltage (High): V > 6 V Max input current: I <3 mA |
- |
| 37 | DBC SWITCH | - | |
| 14 | CAN BUS LINE (LOW) | Max. Input current: I < 10 mA | - |
| 26 | CAN BUS LINE (HIGH) | ||
| 18 | SENSOR FRONT LEFT POWER | Output voltage: V_BAT1 -0.6 V ~ V_BAT1 -1.1 V Output current: Max 30 mA |
- |
| 34 | SENSOR FRONT RIGHT POWER | ||
| 19 | SENSOR REAR LEFT POWER | ||
| 33 | SENSOR REAR RIGHT POWER | ||
| 31 | SENSOR FRONT LEFT SIGNAL | Input current LOW: 5.9 ~ 8.4 mA Input current HIGH: 11.8 ~ 16.8 mA Frequency range: 1 ~ 2500 Hz Input duty: 50 ± 20% |
Typ. 7 mA Typ. 14 mA |
| 21 | SENSOR FRONT RIGHT SIGNAL | ||
| 32 | SENSOR REAR LEFT SIGNAL | ||
| 20 | SENSOR REAR RIGHT SIGNAL | ||
| 12 | CAN SENSOR LINE (HIGH) | Max. input current: I < 10 mA | - |
| 24 | CAN SENSOR LINE (LOW) | - | |
