Auto Light Control Function In/out

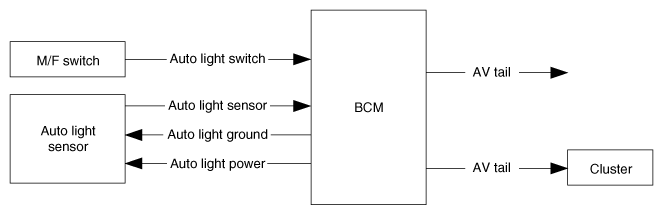

- Auto Light Control Function Block DiagramAUTO LIGHT CONTROL FUNCTION IN/OUT LIST
Function Characteristics Name Hardware Label Spec. Designation Input Logic L_AutolightSW Auto Light Switch Analog A_AutoLightSnsr Auto Light Sensor Level Output Internal b_TailAutoState Tail Lamp On/Off Request by Auto Light Control Module b_HeadAutoState Head Lamp Low On/Off Request by Auto Light Control M Logic V_AutoLightGND Supplying Ground to Auto Light Module V_AutoLightPwr Supplying Power to Auto Light Module O_AVTail AV Tail output CAN Communication C_AV_Tail Auto Light output to AV module
