Components (1)
WARNING: This page is about a different car, the 2014 Hyundai Santa Fe Sport and 2013 Hyundai Santa Fe Sport. However, it is still accessible from the selected car via links, so may be relevant.

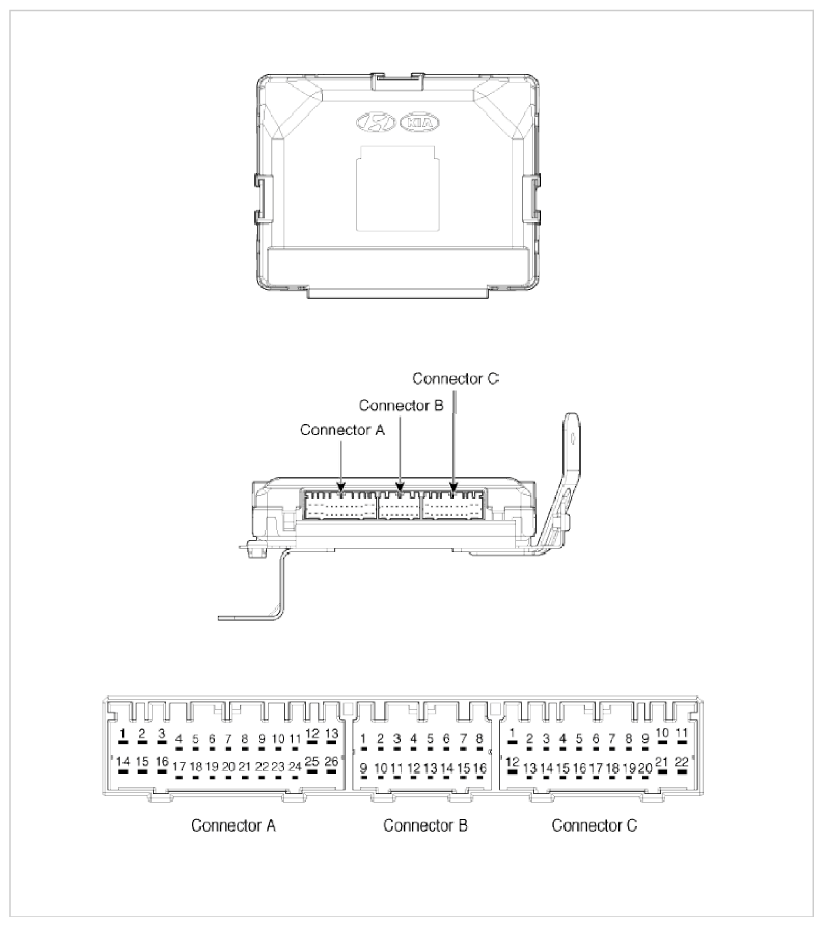

CONNECTOR PIN INFORMATION
| No. | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | V_BAT load | C_CAN Low | SSB illumination ground |
| 2 | - | C_CAN High | - |
| 3 | Power ground1 | - | SSB LED OFF |
| 4 | IGN1 | - | Interior antenna #2 power |
| 5 | IGN1 relay | Brake switch | Interior antenna #1 power |
| 6 | ACC | Immobilizer antenna power | - |
| 7 | IGN2 | - | - |
| 8 | SSB switch2 | Wheel speed | Interior antenna #3 power |
| 9 | - | Driver toggle button | Bumper antenna power |
| 10 | RF COM | - | Passenger side antenna power |
| 11 | - | External buzzer | Driver side antenna power |
| 12 | B_CAN High | P position/Clutch switch | SSB LED IGN |
| 13 | B_CAN Low | Start feedback | SSB illumination power |
| 14 | V_BAT CPU | Immobilizer antenna ground | - |
| 15 | - | - | Interior antenna #2 ground |
| 16 | Power ground2 | SSB LED ACC | Interior antenna #1 ground |
| 17 | Starter relay | - | |
| 18 | IGN2 relay | - | |
| 19 | ACC relay | Interior antenna #3 power | |
| 20 | - | Bumper antenna ground | |
| 21 | - | Passenger side antenna ground | |
| 22 | - | Driver side antenna ground | |
| 23 | RPM | ||
| 24 | EMS COM | ||
| 25 | SSB switch1 | ||
| 26 | Assistant toggle button |
