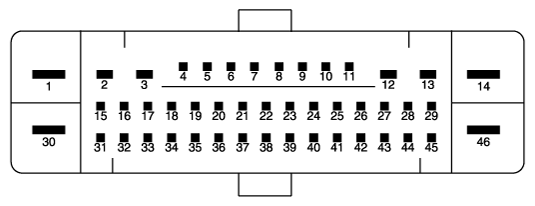

Terminal Function
[EPB Type]
| PIN NO | Description | Current | |
|---|---|---|---|
| max | min | ||
| 1 | Voltage supply for pump motor | 39A | 10A |
| 2 | RR EPB motor power | 30A | - |
| 3 | RR EPB motor ground | 30A | - |
| 4 | - | - | - |
| 5 | Local CAN High | 30mA | 20mA |
| 6 | Electric parking brake signal 1 | 20mA | - |
| 7 | Electric parking brake signal 2 | 20mA | - |
| 8 | Electric parking brake signal 3 | 20mA | - |
| 9 | Electric parking brake signal 4 | 20mA | - |
| 10 | - | - | - |
| 11 | - | - | - |
| 12 | RL EPB motor ground | 30A | - |
| 13 | RL EPB motor power | 30A | - |
| 14 | Ground for solenoid valves and ECU | 30A | 10A |
| 15 | - | - | - |
| 16 | ESS | 200mA | 100mA |
| 17 | FR Wheel speed sensor signal | 16.8mA | 5.9mA |
| 18 | - | - | - |
| 19 | VDC OFF switch signal | 10mA | 5mA |
| 20 | Local CAN Low | 30mA | 20mA |
| 21 | - | - | - |
| 22 | - | - | - |
| 23 | HAC signal | 200mA | 100mA |
| 24 | - | - | |
| 25 | FR Wheel speed sensor power | 16.8mA | 5.9mA |
| 26 | RR Wheel speed sensor power | 16.8mA | 5.9mA |
| 27 | RL Wheel speed sensor signal | 16.8mA | 5.9mA |
| 28 | - | - | |
| 29 | FL Wheel speed sensor signal | 16.8mA | 5.9mA |
| 30 | Voltage supply for solenoid valves | 30A | 10A |
| 31 | - | - | - |
| 32 | Wheel speed sensor output | Open drain | - |
| 33 | - | - | - |
| 34 | Auto holding ON/OFF switch signal | 10mA | 5mA |
| 35 | Brake light switch | 10mA | 5mA |
| 36 | RR Wheel speed sensor signal | 16.8mA | 5.9mA |
| 37 | IGN 1 | 5A | 1A |
| 38 | RL Wheel speed sensor power | 16.8mA | 5.9mA |
| 39 | FL Wheel speed sensor power | 16.8mA | 5.9mA |
| 40 | - | - | - |
| 41 | - | - | - |
| 42 | - | - | - |
| 43 | - | - | - |
| 44 | C-CAN High | 30mA | 20mA |
| 45 | C-CAN Low | 30mA | 20mA |
| 46 | Voltage supply for pump motor | 40A | 10A |
[General Type]
| PIN NO | Description | Current | |
|---|---|---|---|
| max | min | ||
| 13 | Ground for recirculation pump | 39 A | 10 A |
| 38 | Ground for solenoid valves and ECU | 15 A | 2 A |
| 1 | Voltage supply for pump motor | 39 A | 10 A |
| 25 | Voltage supply for solenoid valves | 15 A | 2 A |
| 34 | FL Wheel speed sensor power | 16.8 mA | 5.9 mA |
| 18 | FR Wheel speed sensor power | 16.8 mA | 5.9 mA |
| 33 | RL Wheel speed sensor power | 16.8 mA | 5.9 mA |
| 19 | RR Wheel speed sensor power | 16.8 mA | 5.9 mA |
| 22 | FL Wheel speed sensor signal | 16.8 mA | 5.9 mA |
| 6 | FR Wheel speed sensor signal | 16.8 mA | 5.9 mA |
| 20 | RL Wheel speed sensor signal | 16.8 mA | 5.9 mA |
| 31 | RR Wheel speed sensor signal | 16.8 mA | 5.9 mA |
| 32 | Voltage for hybrid ECU | 1 A | 500 mA |
| 8 | ESP switch signal | 20mA | 5mA |
| 26 | CAN High | 30 mA | 20 mA |
| 14 | CAN Low | 30 mA | 20 mA |
| 30 | Brake light switch | 10 mA | 5 mA |
| 10 | Parking brake switch signal | 10 mA | 5 mA |
| 16 | HAC relay | 200mA | 100mA |
| 27 | Wheel speed sensor output | Open Drain | |
