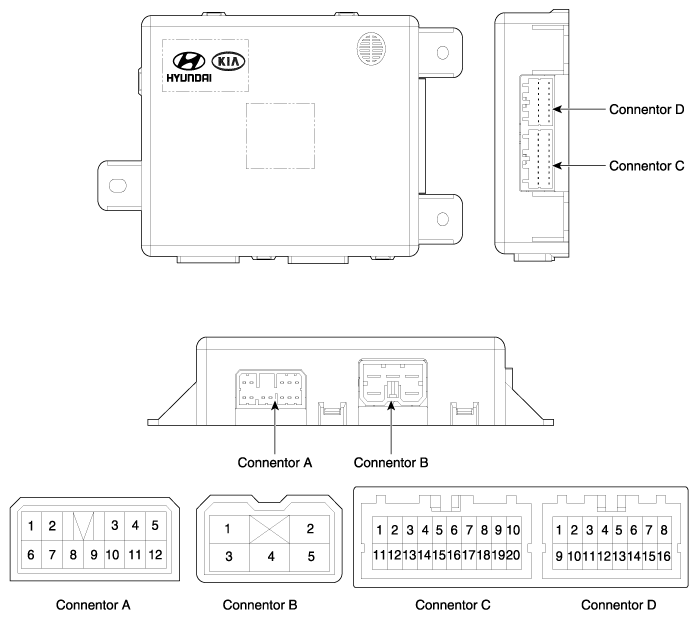

| 1 |
- |
Batt (+) |
Slide switch signal (Forward) |
- |
| 2 |
Reclining motor (Forward) |
GND |
Reclining switch signal (Forward) |
- |
| 3 |
Height motor (Up) |
Batt (+) |
Front tilt switch signal (Up) |
- |
| 4 |
- |
- |
Reclining switch signal (Forward) |
Body CAN (High) |
| 5 |
Slide motor (Forward) |
GND |
- |
Body CAN (Low) |
| 6 |
- |
|
- |
- |
| 7 |
Reclining motor (Backward) |
- |
IGN1 |
| 8 |
Tilt motor (Up) |
Recline switch (Forward) |
Battery (+) |
| 9 |
Tilt motor (Down) |
Recline switch (Backward) |
GND |
| 10 |
Height motor (Down) |
Position sensor (Power) |
- |
| 11 |
- |
Slide switch (Backward) |
- |
| 12 |
Slide motor (Backward) |
Recline switch (Backward) |
SET Switch |
| 13 |
|
Tilt switch (Down) |
IMS Switch 1 |
| 14 |
Height switch (Down) |
IMS Switch 2 |
| 15 |
- |
- |
| 16 |
Slide sensor |
- |
| 17 |
Reclining sensor |
|
| 18 |
tilt sensor |
| 19 |
Height sensor |
| 20 |
- |
