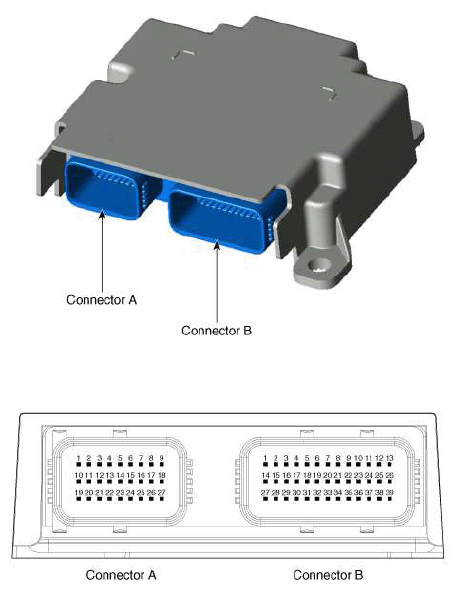

| 1 |
IGN 1 |
Ground |
| 2 |
Driver front impact sensor - High (+) |
Driver seat belt pretensioner - High (+) |
| 3 |
Driver front impact sensor - Low (-) |
Driver seat belt pretensioner - Low (-) |
| 4 |
Driver airbag 1st stage - High (+) |
Driver emergency fastening device - Low (-) |
| 5 |
Driver airbag 1st stage - Low (-) |
Driver emergency fastening device - High (+) |
| 6 |
Passenger airbag 1st stage - Low (-) |
Driver side airbag - High (+) |
| 7 |
Passenger airbag 1st stage - High (+) |
Driver side airbag - Low (-) |
| 8 |
- |
Passenger side airbag - Low (-) |
| 9 |
- |
Passenger side airbag - High (+) |
| 10 |
Crash signal output |
Driver side impact sensor - High (+) |
| 11 |
Passenger front impact sensor - High (+) |
Driver side impact sensor - Low (-) |
| 12 |
Passenger front impact sensor - Low (-) |
Passenger side impact sensor - Low (-) |
| 13 |
Driver airbag 2nd stage - High (+) |
Passenger side impact sensor - High (+) |
| 14 |
Driver airbag 2nd stage - Low (-) |
- |
| 15 |
Passenger airbag 2nd stage - Low (-) |
Passenger seat belt pretensioner - High (+) |
| 16 |
Passenger airbag 2nd stage - High (+) |
Passenger seat belt pretensioner - Low (-) |
| 17 |
C-CAN (High) |
Passenger emergency fastening device - Low (-) |
| 18 |
C-CAN (Low) |
Passenger emergency fastening device - High (+) |
| 19 |
- |
Driver curtain airbag - High (+) |
| 20 |
Passenger airbag indicator |
Driver curtain airbag - Low (-) |
| 21 |
- |
Passenger curtain airbag - Low (-) |
| 22 |
Driver Knee Airbag - High (+) |
Passenger curtain airbag - High (+) |
| 23 |
Driver Knee Airbag - Low (-) |
Driver Passenger side impact sensor - High (+) |
| 24 |
- |
Driver pressure side impact sensor - Low (-) |
| 25 |
- |
Passenger pressure side impact sensor - Low (-) |
| 26 |
Local CAN (High) |
Passenger pressure side impact sensor - High (+) |
| 27 |
Local CAN (Low) |
- |
| 28 |
|
- |
| 29 |
- |
| 30 |
- |
| 31 |
- |
| 32 |
- |
| 33 |
- |
| 34 |
- |
| 35 |
- |
| 36 |
- |
| 37 |
- |
| 38 |
- |
| 39 |
- |
