Terminal Function

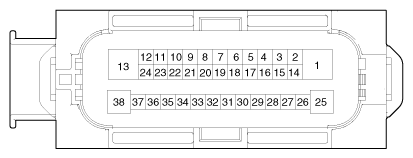

Fig 1: Electronic Stability Control System Connector Terminal
G12027064Courtesy of HYUNDAI MOTOR AMERICA
Wire No Designation Current
max min
13 Ground for recirculation pump 39A 10A
1 Voltage supply for pump motor 39A 10A
25 Voltage supply for solenoid valves 15A 2A
38 Ground for solenoid valves and ECU 15A 2A
22 Signal wheel speed sensor (FL) 16.8 mA 5.9 mA
33 Voltage supply for the active wheel speed sensor (RL) 16.8 mA 5.9 mA
19 Voltage supply for the wheel speed sensor (RR) 16.8 mA 5.9 mA
18 Voltage supply for the active wheel speed sensor (FR) 16.8 mA 5.9 mA
6 Signal wheel speed sensor (FR) 16.8 mA 5.9 mA
14 C-CAN LOW 30 mA 20 mA
34 Voltage supply for the active wheel speed sensor (FL) 16.8 mA 5.9 mA
20 Signal wheel speed sensor (RL) 16.8 mA 5.9 mA
32 Voltage for HECU (IGN) 1A 500 mA
31 Signal wheel speed sensor (RR) 16.8 mA 5.9 mA
30 Brake light switch 10 mA 5 mA
26 C-CAN HIGH 30 mA 20 mA
27 Wheel speed sensor output Open Draim -
8 ESC switch 10 mA 5 mA
23 Clutch switch (MT Only) 10 mA 5 mA
10 Parking Brake switch 10 mA 5 mA
21 L-CAN LOW 30 mA 20 mA
9 L-CAN HIGH 30 mA 20 mA
