Connector Pin Information

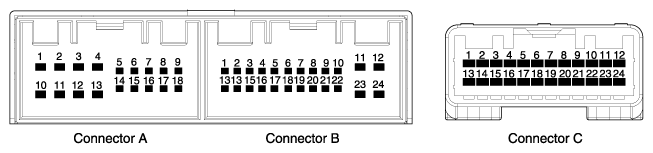

AVN HEAD UNIT CONNECTOR PIN DESCRIPTIONS
| Pin No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | - | Multmedia-CAN (High) | Chassis-CAN (Low) |
| 2 | - | - | Chassis-CAN (High) |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | SPDIF Shield GND | - | - |
| 6 | SPDIF (+) | MTS keypad signal | - |
| 7 | Alternator (L) | - | - |
| 8 | Illumination (+) | AUX jack (R) | - |
| 9 | Reverse signal | AUX GND | - |
| 10 | - | Mic (+) | - |
| 11 | - | Battery (+) | Body-CAN (High) |
| 12 | - | Battery (+) | Body-CAN (Low) |
| 13 | - | Multmedia-CAN (Low) | - |
| 14 | IGN 1 (+) | Auto light | - |
| 15 | SPDIF (-) | P - Position | - |
| 16 | Door unlock signal | Vehicle speed | Navigation voice (-) |
| 17 | Illumination (-) | MTS keypad (GND) | Navigation voice (+) |
| 18 | Glass antenna power (+) | ACC | - |
| 19 | AUX jack (Shield) | - | |
| 20 | AUX jack (Detect) | - | |
| 21 | AUX jack (L) | Media GND | |
| 22 | mic (-) | Camera video GND | |
| 23 | GND | Camera video Input | |
| 24 | GND | Camera power |
