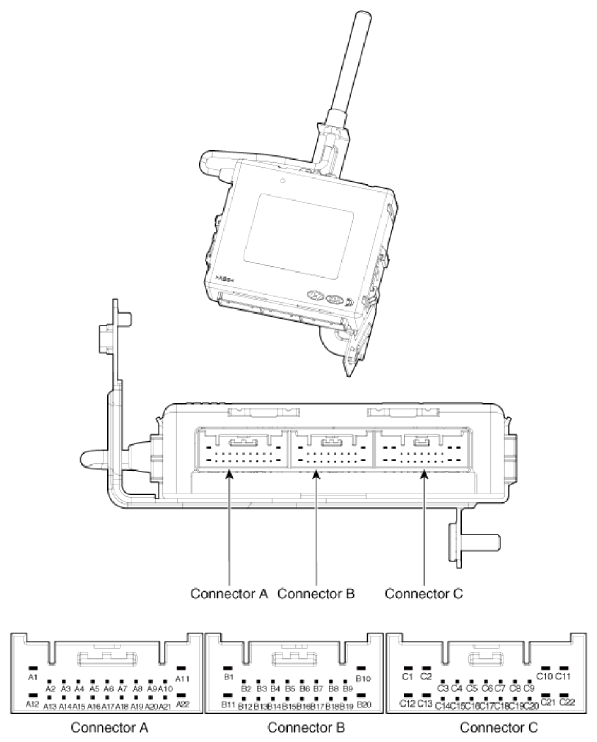

| 1 |
- |
IGN 2 Relay output |
Battery signal |
| 2 |
SSB Switch 1 input |
P CAN (Low) |
- |
| 3 |
Driver door antenna switch input |
P CAN (High) |
Immobilizer antenna power |
| 4 |
- |
B CAN (High) |
Driver out side handle antenna power |
| 5 |
- |
B CAN (Low) |
Assist out side handle antenna power |
| 6 |
- |
SSB Illumination (orange) |
Bumper antenna power |
| 7 |
RPM Input |
- |
Interior antenna 1 power |
| 8 |
Start signal feedback input |
SSB Illumination (+) output |
Interior antenna 2 power |
| 9 |
Ignition 2 |
- |
Interior antenna 3 power |
| 10 |
- |
Battery power |
- |
| 11 |
Starter relay output |
IGN 1 Relay output |
- |
| 12 |
Power 1 |
- |
- |
| 13 |
SSB Switch 2 input |
EMS |
- |
| 14 |
Assist door antenna switch input |
- |
Immobilizer antenna ground |
| 15 |
- |
SSB Illumination (-) output |
Driver out side handle antenna ground |
| 16 |
Clutch switch input |
SSB LED Output |
Assist out side handle antenna ground |
| 17 |
- |
LF Searcing_ON |
Bumper antenna ground |
| 18 |
Wheel speed sensor input |
External buzzer |
Interior antenna 1 ground |
| 19 |
ACC Input |
- |
Interior antenna 2 ground |
| 20 |
IGN 1 |
- |
Interior antenna 3 ground |
| 21 |
Brake switch input |
|
- |
| 22 |
ACC Relay input |
|
Power 2 |
