Terminal Function

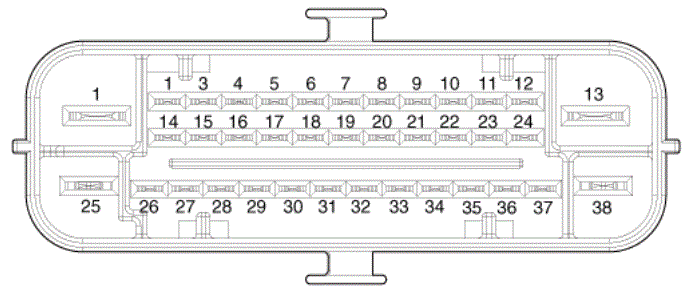

G15483434Courtesy of HYUNDAI MOTOR AMERICA
Pin No Description Current 12V/20C (AMP) Voltage range (V)
1 Voltage supply for pump motor ≤ 34 0 - 18
2 Brake light switch ≤ 22m 0 - 18
4 FR Wheel speed sensor power - 0 - 18
6 IGN 1 ≤ 10m 0 - 18
10 C - CAN low 44m type. 0 - 18
11 C - CAN high 44m type. 0 - 18
12 HAC control - 0 - 18
13 Ground for recirculation pump - -
18 L - CAN low 44m type. 0 - 18
19 L - CAN high 44m type. 0 - 18
25 Voltage supply for solenoid valves ≤ 17 0 - 18
26 FR Wheel speed sensor ground ≤ 34m 0 - 18
27 FR Wheel speed sensor signal ≤ 34m 0 - 18
28 ESS control - 0 - 18
29 RL Wheel speed sensor signal ≤ 34m 0 - 18
30 RL Wheel speed sensor ground ≤ 34m 0 - 18
32 VDC switch ≤ 18m 0 - 18
33 RR Wheel speed sensor signal ≤ 34m 0 - 18
34 RR Wheel speed sensor ground ≤ 34m 0 - 18
35 Parking brake switch ≤ 18m 0 - 18
36 FL Wheel speed sensor signal ≤ 34m 0 - 18
37 FL Wheel speed sensor ground ≤ 34m 0 - 18
