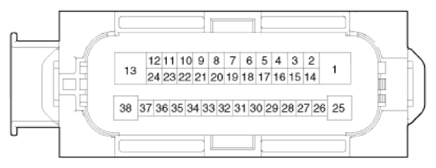

| 13 |
Ground for recirculation pump |
39A |
10A |
| 1 |
Voltage supply for pump motor |
39A |
10A |
| 25 |
Voltage supply for solenoid valves |
15A |
2A |
| 38 |
Ground for solenoid valves and ECU |
15A |
2A |
| 22 |
Signal wheel speed sensor (FL) |
16.8 mA |
5.9 mA |
| 33 |
Voltage supply for the active wheel speed sensor (RL) |
16.8 mA |
5.9 mA |
| 19 |
Voltage supply for the active wheel speed sensor (RR) |
16.8 mA |
5.9 mA |
| 18 |
Voltage supply for the active wheel speed sensor (FR) |
16.8 mA |
5.9 mA |
| 6 |
Signal wheel speed sensor (FR) |
16.8 mA |
5.9 mA |
| 14 |
C-CAN LOW |
30 mA |
20 mA |
| 34 |
Voltage supply for the active wheel speed sensor (FL) |
16.8 mA |
5.9 mA |
| 20 |
Signal wheel speed sensor (RL) |
16.8 mA |
5.9 mA |
| 32 |
Voltage for HECU (IGN) |
1A |
500 mA |
| 31 |
Signal wheel speed sensor (RR) |
16.8 mA |
5.9 mA |
| 30 |
Brake light switch |
10 mA |
5 mA |
| 26 |
C-CAN HIGH |
30 mA |
20 mA |
| 27 |
Wheel speed sensor output |
Open Drain |
- |
| 8 |
ESP switch |
10 mA |
5 mA |
| 23 |
Clutch switch (MT Only) |
10 mA |
5 mA |
| 10 |
Parking Brake switch |
10 mA |
5 mA |
| 21 |
L-CAN LOW |
30 mA |
20 mA |
| 9 |
L-CAN HIGH |
30 mA |
20 mA |
| 16 |
HAC Drive signal |
200 mA |
|
