Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location | |
|---|---|---|
| A/C Fan Control Amplifier | In evaporator case. | |
| Active Speaker Rear Amplifier | Under left of rear package tray. See Figure . | |
| Alternator Resistor | Behind right side of dash. See Figure . | |
| Automatic A/C Amplifier | On A/C control panel. | |
| Diagnostic Connector | In fuse block, under left side of dash. | |
| Diagnostic Mode Selector | In ECCS control unit. | |
| Injector Dropping Resistor | On bracket, on right side strut tower. See Figure . | |
| Power Transistors (2) | ||
| Front View of Vehicle | On left and right side valve covers. See Figure . | |

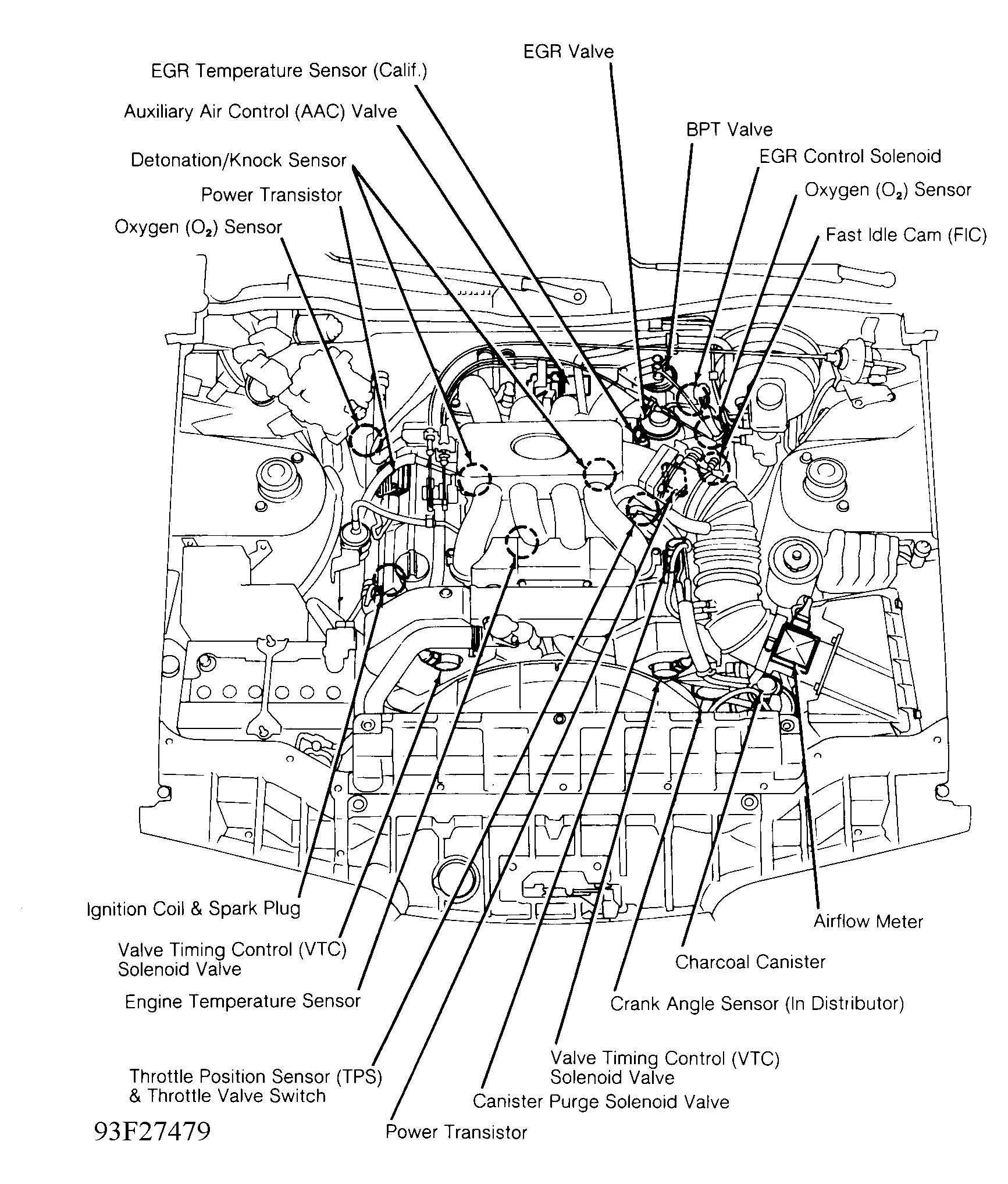

| View of Engine Compartment | On left and right side valve covers. See Figure . | |
| Power Window Amplifier | Under center console. See Figure . | |
| Theft Warning Horn | In engine compartment, mounted on left strut tower. See Figure . | |
| Windshield Wiper Amplifier | On right rear corner of engine compartment, behind strut tower. See Figure . | |
