Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Alternator (A2, E46, E47) | Right front of engine. See Figure . |

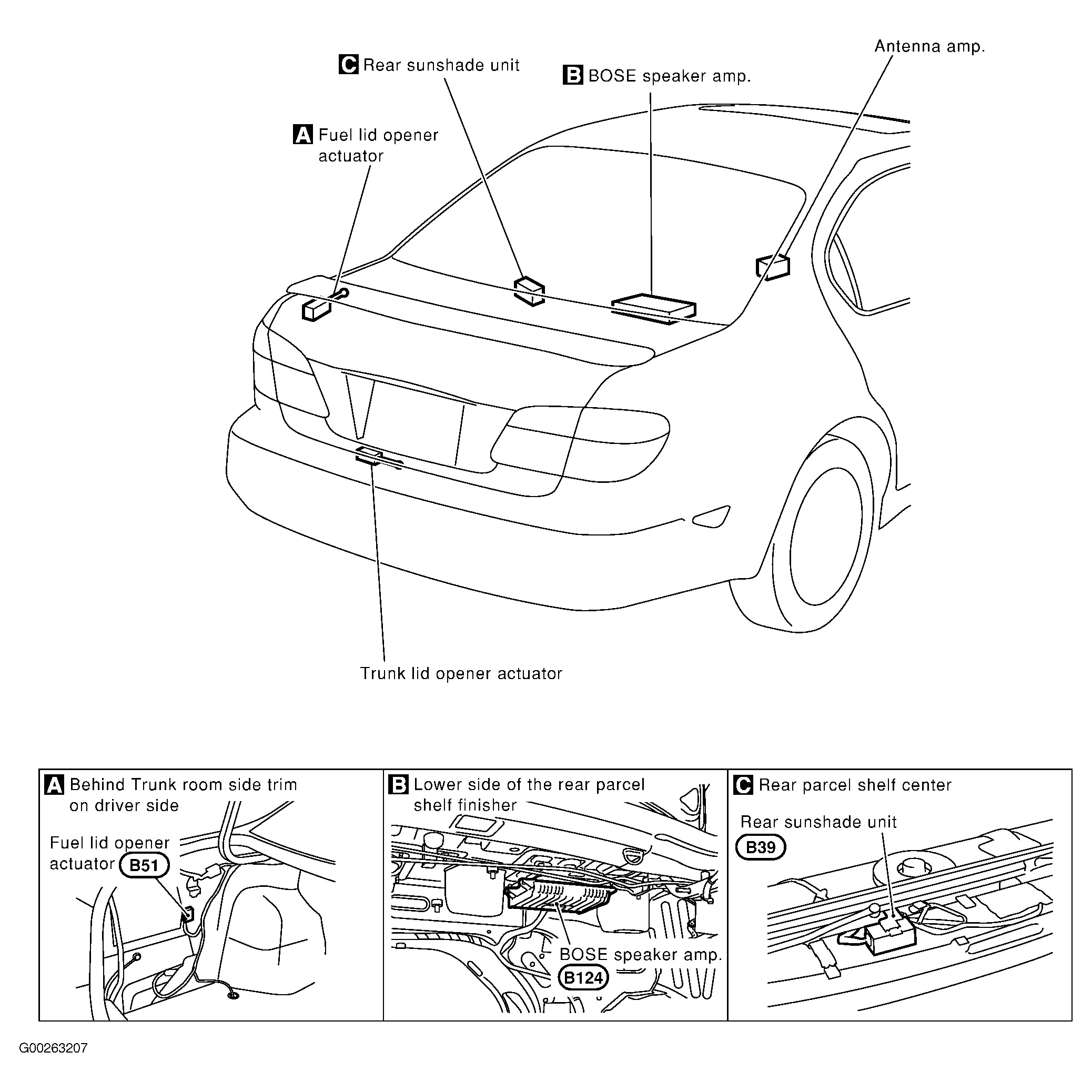

| Antenna Amplifier | At right "C" pillar. See Figure . |
| A/T Device (M233) | Under center console. See Figure . |
| BOSE Speaker Amplifier | Under rear parcel shelf. See Figure . |
| Compressor (A3) | Right front of engine. See Figure . |

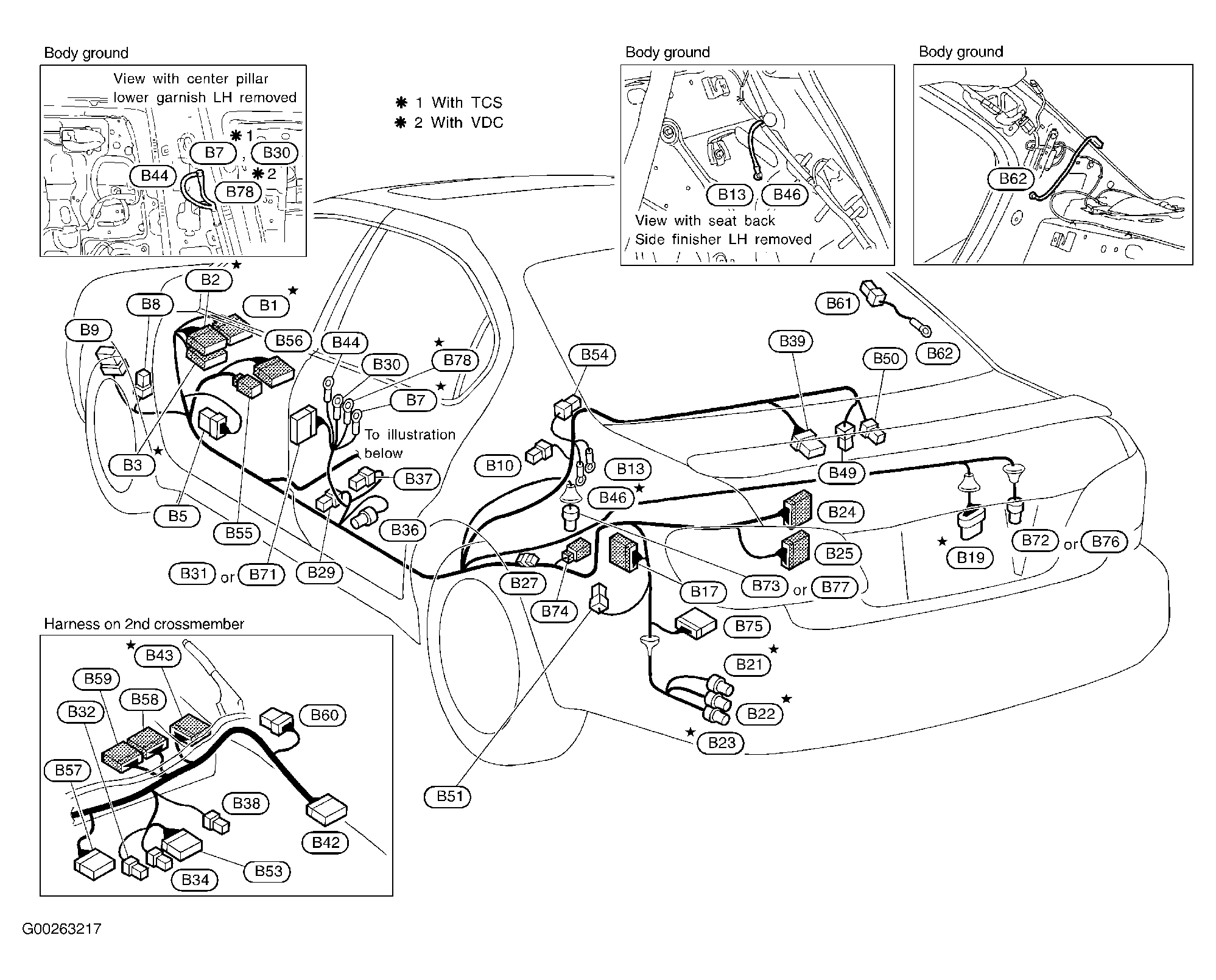

| Condenser (B27) | Left side of rear compartment. See Figure . |

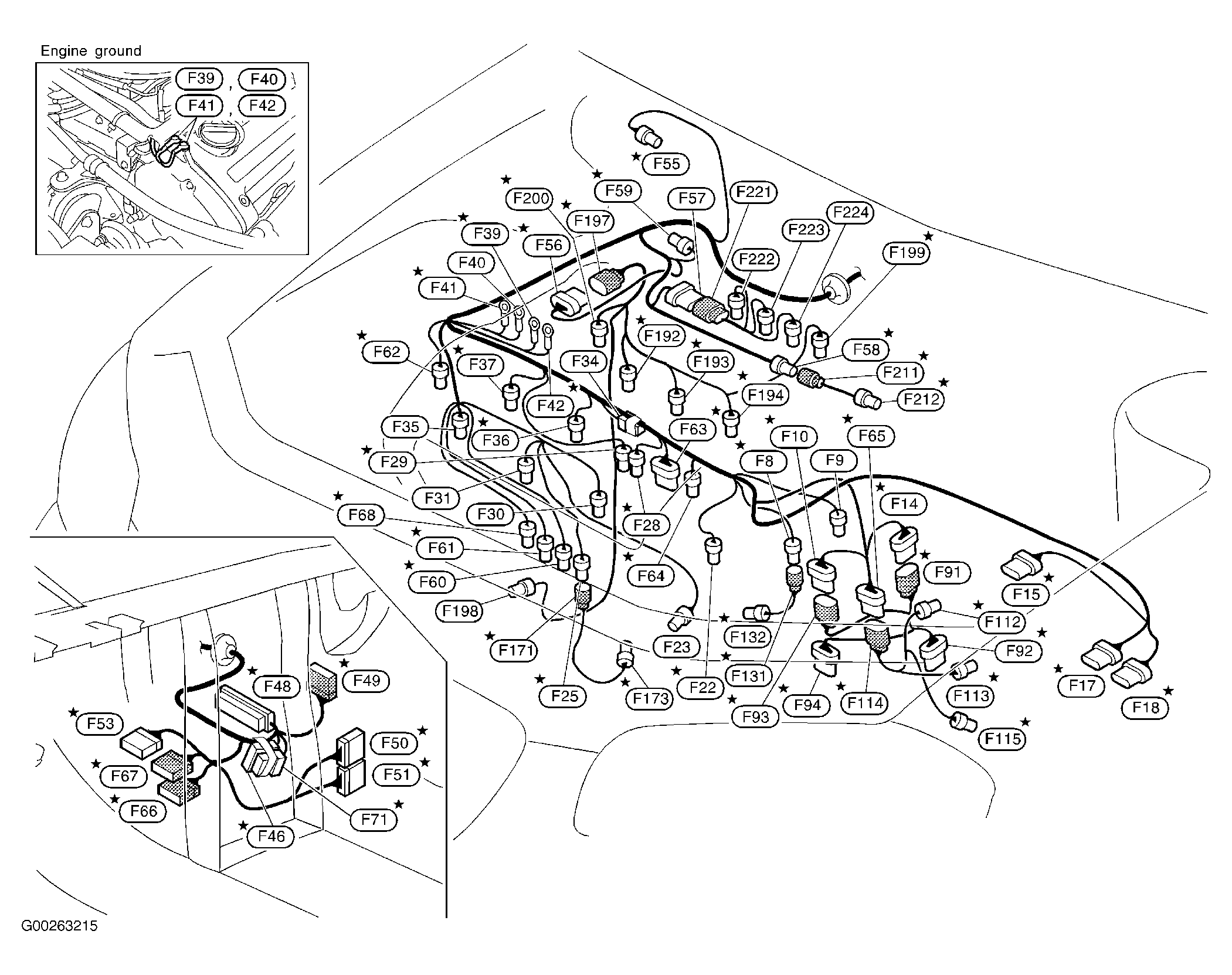

| Condenser (F34) | Near top front of engine. See Figure . |
| Condenser (Rear Window Defogger) (B54) | At left "C" pillar. See Figure . |

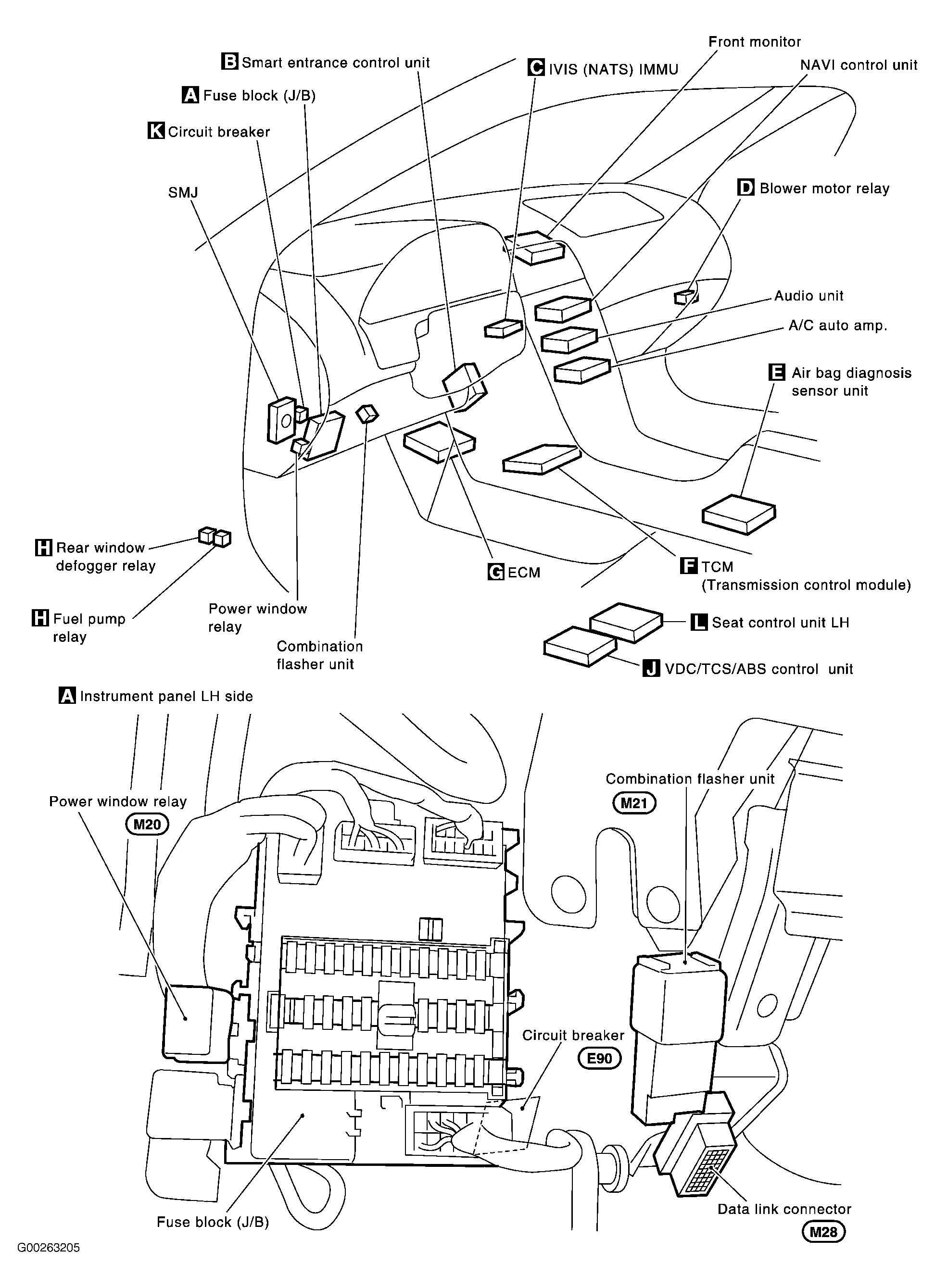

| Data Link Connector | Lower left side of dash. See Figure . |

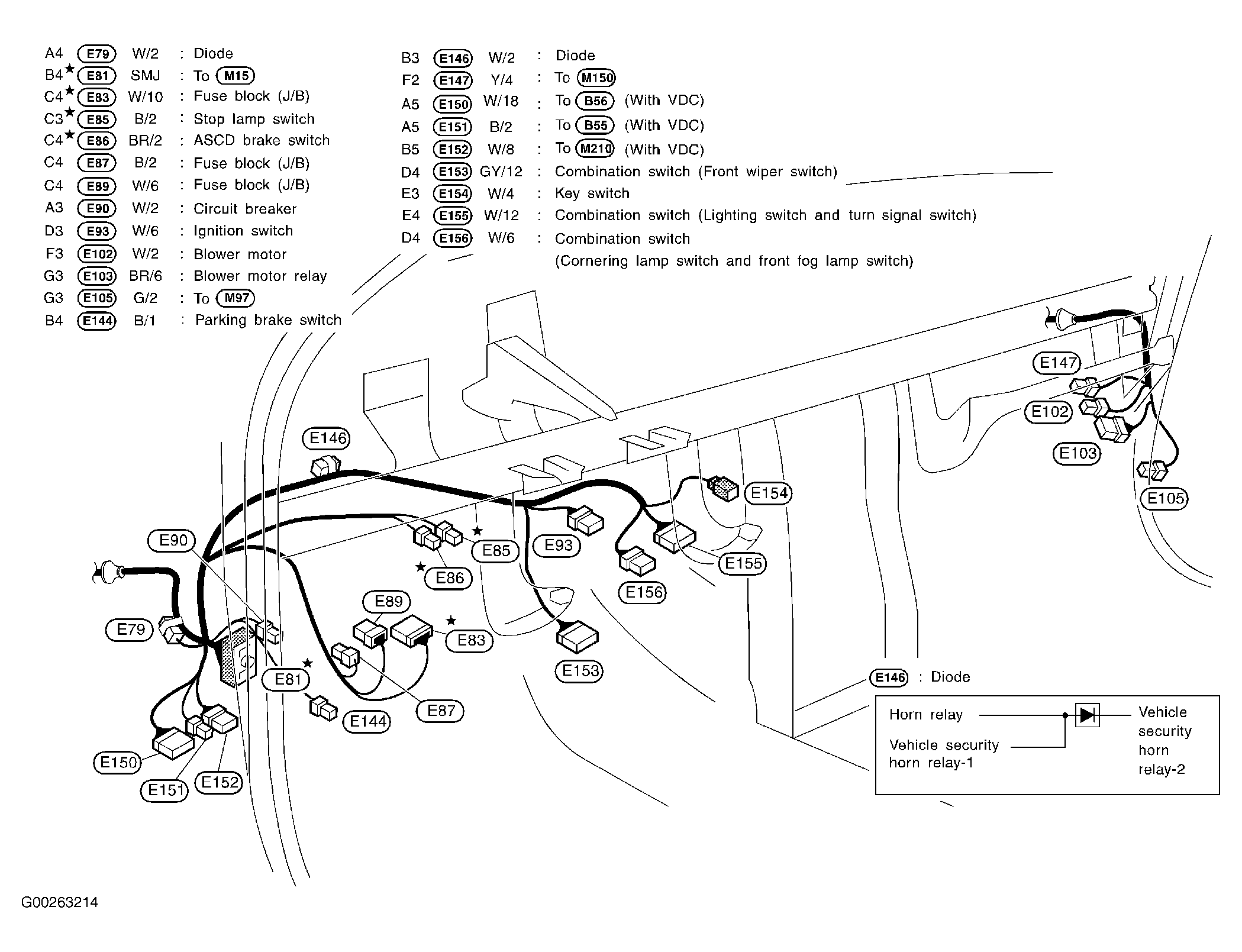

| Diode (E79) | Left end of dash. See Figure . |
| Diode (E146) | Upper left side of dash). See Figure . |

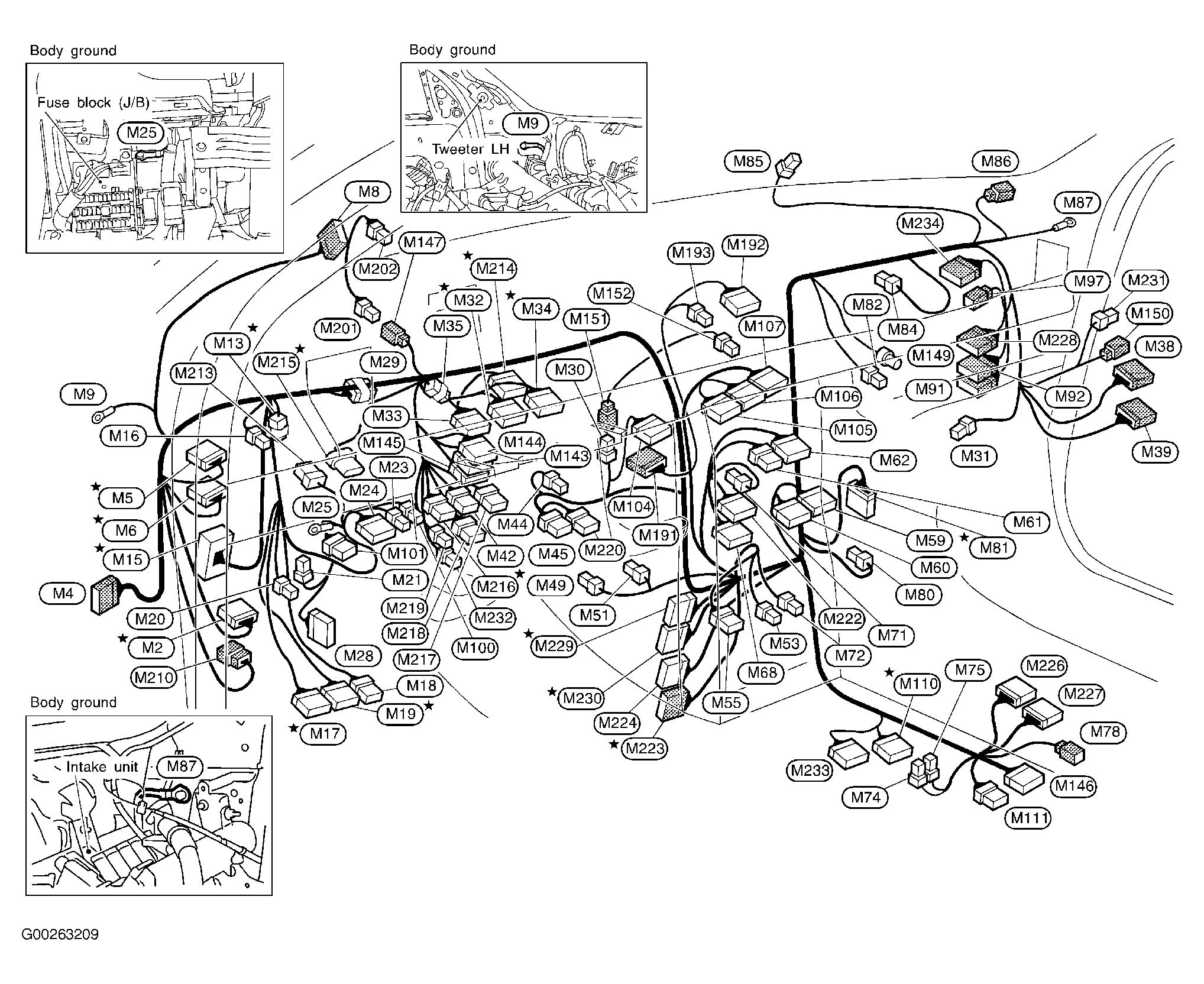

| Diode (M13) | Upper left end of dash. See Figure . |
| Diode (M29) | Upper left side of dash. See Figure . |
| Diode (M35) | Upper left side of dash. See Figure . |
| Dropping Resistor (E16) | At left rear side of engine compartment, near air cleaner box. See Figure . |
| Fan Control Amplifier (M31) | Behind right side of dash, on blower & cooling unit. See Figure . |
| Front Electronic Controlled Engine Mount (F23) | On lower left rear of engine. See Figure . |
| Horn (High) | Front of radiator. See Figure . |

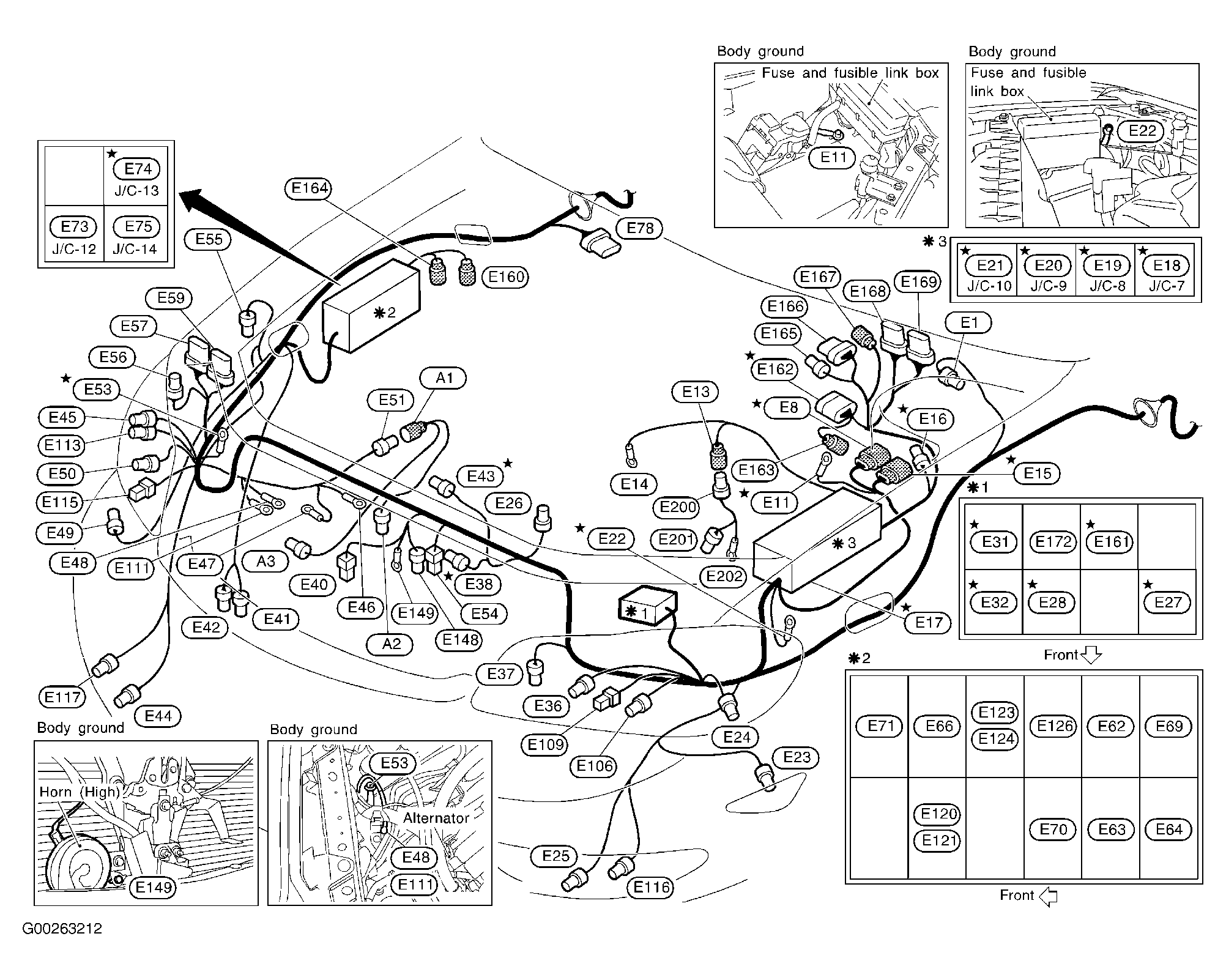

| Joint Connector-7 (E18) | In fuse & fusible link box. See Figure . |
| Joint Connector-8 (E19) | In fuse & fusible link box. See Figure . |
| Joint Connector-9 (E20) | In fuse & fusible link box. See Figure . |
| Joint Connector-10 (E21) | In fuse & fusible link box. See Figure . |
| Joint Connector-12 (E73) | In relay box-1. See Figure . |
| Joint Connector-13 (E74) | In relay box-1. See Figure . |
| Joint Connector-14 (E75) | In relay box-1. See Figure . |
| Joint Connector-18 (F46) | Lower left side of dash, near ECM. See Figure . |
| Joint Connector-20 (E71) | Lower left side of dash, near ECM. See Figure . |
| Rear Electronic Controlled Engine Mount (F9) | On lower right rear of engine. See Figure . |
| Rear Window Defogger (B61) | Right "C" pillar. See Figure . |
| SMJ | Behind left side of dash. See Figure . |
| Terminal Cord Assembly (F92) | Left front side of engine compartment. See Figure . |

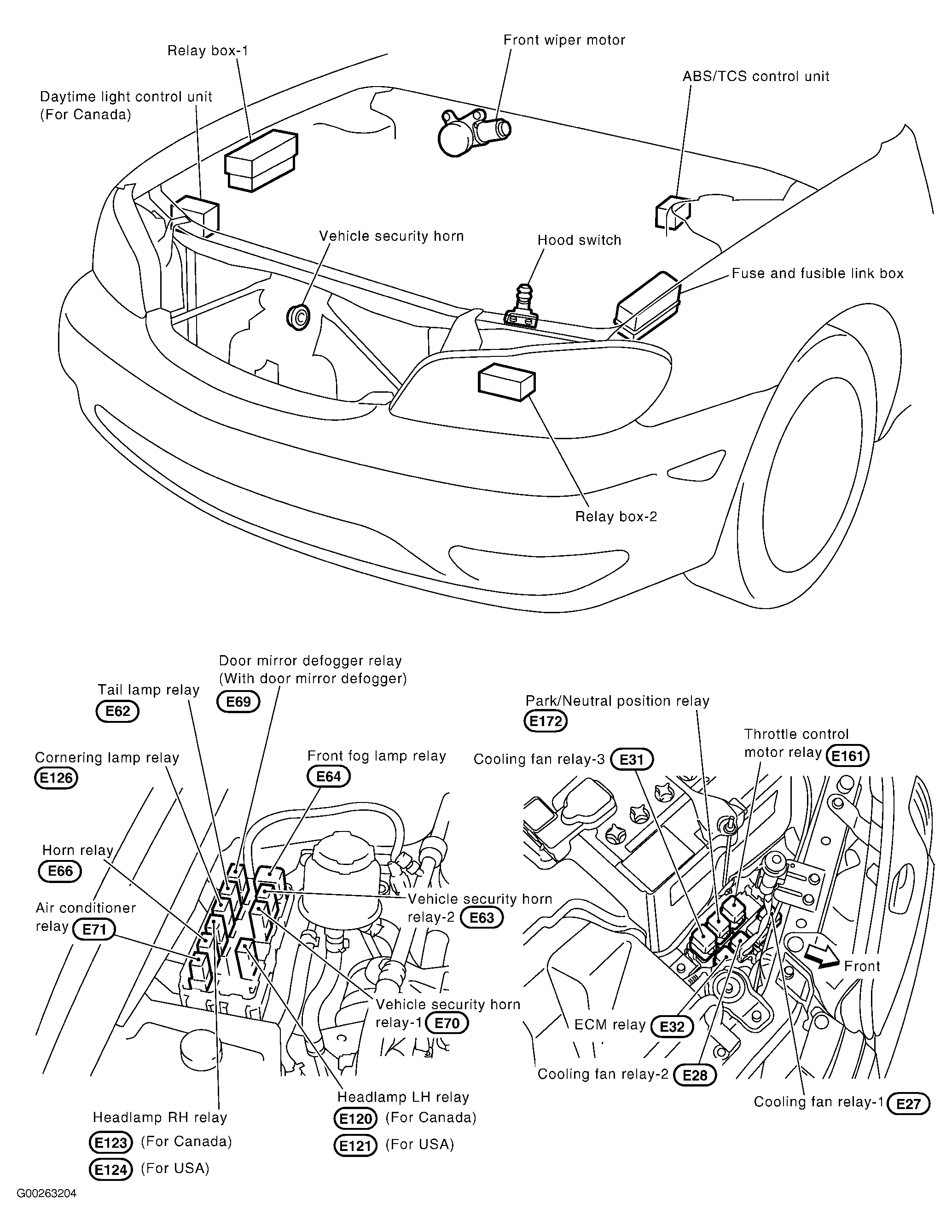

| Vehicle Security Horn | At front center of engine compartment. See Figure . |
