Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| B6 (Gray, 24 Pin) | Behind left kick panel. See Figure . |
| B7 (White, 24 Pin) | Behind left kick panel. See Figure . |
| B11 (White, 20 Pin) | Behind left kick panel. See Figure . |
| B12 (Brown, 6 Pin) | Behind left kick panel. See Figure . |
| B21 (White, 15 Pin) | At left "B" pillar. See Figure . |
| B22 (Gray, 15 Pin) | At left "B" pillar. See Figure . |
| B31 (Brown, 24 Pin) | Left side of dash. See Figure . |
| B61 (White, 12 Pin) | Behind right taillight assembly. See Figure . |
| B62 (Brown, 8 Pin) | Behind right taillight assembly. See Figure . |
| B63 (White, 10 Pin) | Behind right taillight assembly. See Figure . |
| B64 (White, 16 Pin) | Behind right taillight assembly. See Figure . |
| B65 (White, 2 Pin) | Behind right taillight assembly. See Figure . |
| B66 (White, 3 Pin) | Behind right taillight assembly. See Figure . |
| B80 (White, 4 Pin) | Center of floor pan. See Figure . |
| B202 (White, 4 Pin) | At right front door sill. See Figure . |
| B203 (White, 4 Pin) | At right front door sill. See Figure . |
| B204 (Brown, 6 Pin) | Behind right kick panel. See Figure . |
| B205 (White, 20 Pin) | Behind right kick panel. See Figure . |
| B207 (White, 3 Pin) | Behind right kick panel. See Figure . |
| B208 (Brown, 24 Pin) | Behind right kick panel. See Figure . |
| B209 (White, 4 Pin) | Behind right kick panel. See Figure . |
| B210 (Gray, 6 Pin) | Behind right kick panel.Figure . |
| B211 (SMJ) | Behind right kick panel. See Figure . |
| B221 (White, 15 Pin) | At right "B" pillar. See Figure . |
| B222 (Gray, 15 Pin) | At right "B" pillar.Figure . |
| B251 (Light Blue, 8 Pin) | At right side of trunk. See Figure . |
| B261 (White, 12 Pin) | Behind right rear taillight. See Figure . |
| B262 (Brown, 8 Pin) | Behind right rear taillight. See Figure . |
| B263 (White, 10 Pin) | Behind right rear taillight. See Figure . |
| B264 (White, 16 Pin) | Behind right rear taillight. See Figure . |
| B265 (White, 2 Pin) | Behind right rear taillight. See Figure . |
| B266 (White, 3 Pin) | Behind right rear taillight. See Figure . |
| B280 (White, 4 Pin) | Under left front seat. See Figure . |
| B401 (Light Blue, 8 Pin) | At right side of trunk. See Figure . |
| B501 (White, 12 Pin) | Behind rear center console. See Figure . |
| D1 (SMJ) | Behind left kick panel. See Figure . |
| D31 (SMJ) | Behind right kick panel. See Figure . |
| D51 (White, 30 Pin) | At left "B" pillar.Figure . |
| D71 (White, 30 Pin) | At right "B" pillar. See Figure . |

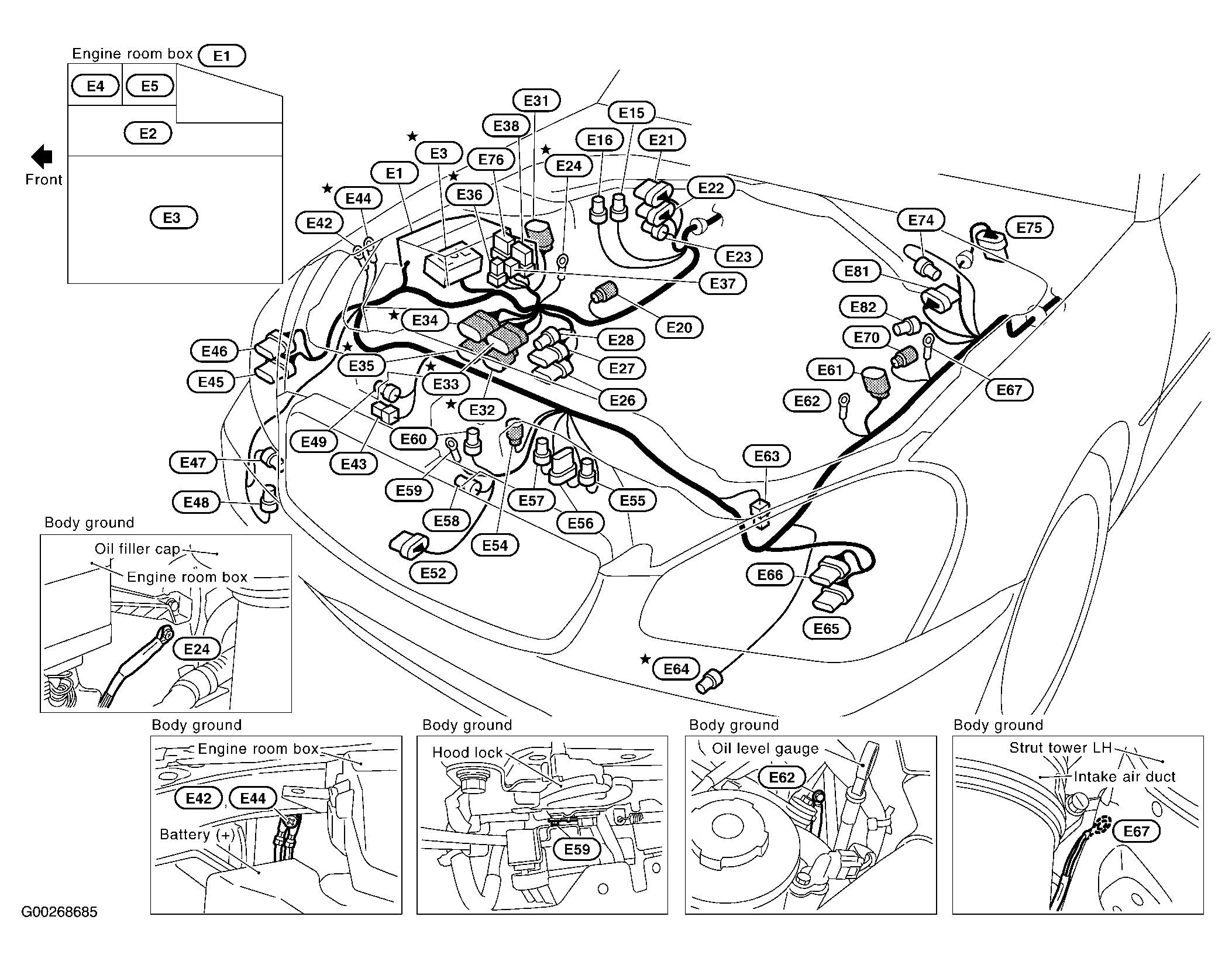

| E32 (Light Blue, 8 Pin) | At right side of engine compartment. See Figure . |
| E33 (Gray, 10 Pin) | At right side of engine compartment. See Figure . |
| E34 (Green, 10 Pin) | At right side of engine compartment. See Figure . |
| E35 (Gray, 9 Pin) | At right side of engine compartment. See Figure . |
| E205 (SMJ) | Behind lower left side of dash. See Figure . |
| E206 (Yellow, 4 Pin) | Behind lower left side of dash. See Figure . |
| E211 (White, 20 Pin) | Behind left kick panel. See Figure . |
| E212 (Brown, 6 Pin) | Behind left kick panel. See Figure . |
| E223 (White, 12 Pin) | Behind right kick panel.Figure . |
| E224 (Brown, 6 Pin) | Behind right kick panel. See Figure . |
| E225 (White, 20 Pin) | Behind right kick panel. See Figure . |
| E305 (Gray, 9 Pin) | At right side of engine compartment. See Figure . |
| E315 (Gray, 10 Pin) | At front of engine compartment. See Figure . |
| F5 (Gray, 10 Pin) | At left front of engine compartment. See Figure . |
| F21 (Green, 6 Pin) | On rear of engine. See Figure . |
| F24 (Light Blue, 2 Pin) | On left rear of engine. See Figure . |
| F32 (Light Blue, 8 Pin) | At right front of engine compartment. See Figure . |
| F33 (Gray, 10 Pin) | At right front of engine compartment. See Figure . |
| F34 (Green, 10 Pin) | At right front of engine compartment. See Figure . |
| F40 (Dark Gray, 4 Pin) | On right rear of engine. See Figure . |
| F41 (Green, 6 Pin) | On right side of engine. See Figure . |
| F105 (SMJ) | Behind right kick panel. See Figure . |
| F201 (Green, 6 Pin) | At left rear of engine. See Figure . |
| F221 (Green, 6 Pin) | At rear of engine. See Figure . |
| F241 (Blue, 4 Pin) | On right rear of engine. See Figure . |
| F261 (Light Blue, 2 Pin) | On left rear of engine. See Figure . |
| M5 (SMJ) | Behind left kick panel. See Figure . |
| M6 (Gray, 24 Pin) | Behind left kick panel. See Figure . |
| M7 (White, 24 Pin) | Behind left kick panel. See Figure . |
| M11 (SMJ) | Behind left kick panel. See Figure . |
| M15 (SMJ) | Behind lower left end of dash. See Figure . |
| M16 (Yellow, 4 Pin) | Behind lower left end of dash. See Figure . |
| M23 (White, 18 Pin) | Behind upper left end of dash. See Figure . |
| M39 (White, 8 Pin) | Behind left side of dash. See Figure . |
| M40 (White, 8 Pin) | Behind left side of dash. See Figure . |
| M61 (White, 4 Pin) | Behind left side of dash. See Figure . |
| M111 (White, 6 Pin) | Behind upper center of dash. See Figure . |
| M132 (White, 24 Pin) | Behind right kick panel. See Figure . |
| M133 (White, 12 Pin) | Behind right kick panel. See Figure . |
| M135 (SMJ) | Behind right kick panel. See Figure . |
| M137 (White, 3 Pin) | Behind right kick panel. See Figure . |
| M138 (Brown, 24 Pin) | Behind right kick panel. See Figure . |
| M139 (White, 4 Pin) | Behind right kick panel. See Figure . |
| M140 (Gray, 6 Pin) | Behind right kick panel. See Figure . |
| M141 (SMJ) | Behind right kick panel. See Figure . |
| M142 (SMJ) | Behind right kick panel. See Figure . |
| M401 (White, 4 Pin) | Behind instrument cluster. See Figure . |
| M411 (White, 6 Pin) | Behind upper center of dash. See Figure . |

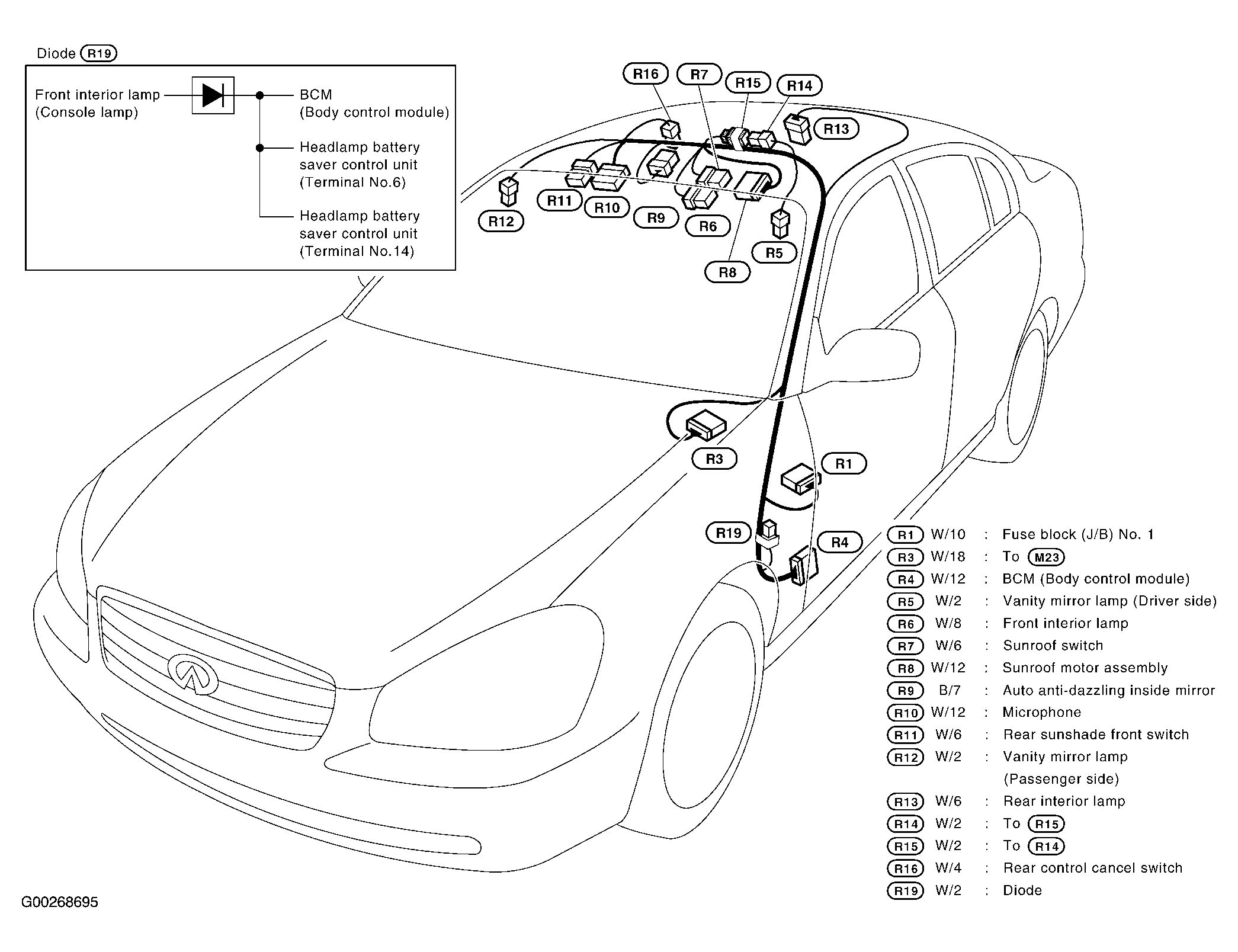

| R3 (White, 18 Pin) | Behind upper left end of dash. See Figure . |
| R14 (White, 2 Pin) | At center of windshield headliner. See Figure . |
| R15 (White, 2 Pin) | At center of windshield headliner. See Figure . |
