Connector Identification
WARNING:
This page is about a different car, the 2002 Pontiac Grand Am and 2002 Oldsmobile Alero. However, it is still accessible from the selected car via links, so may be relevant.

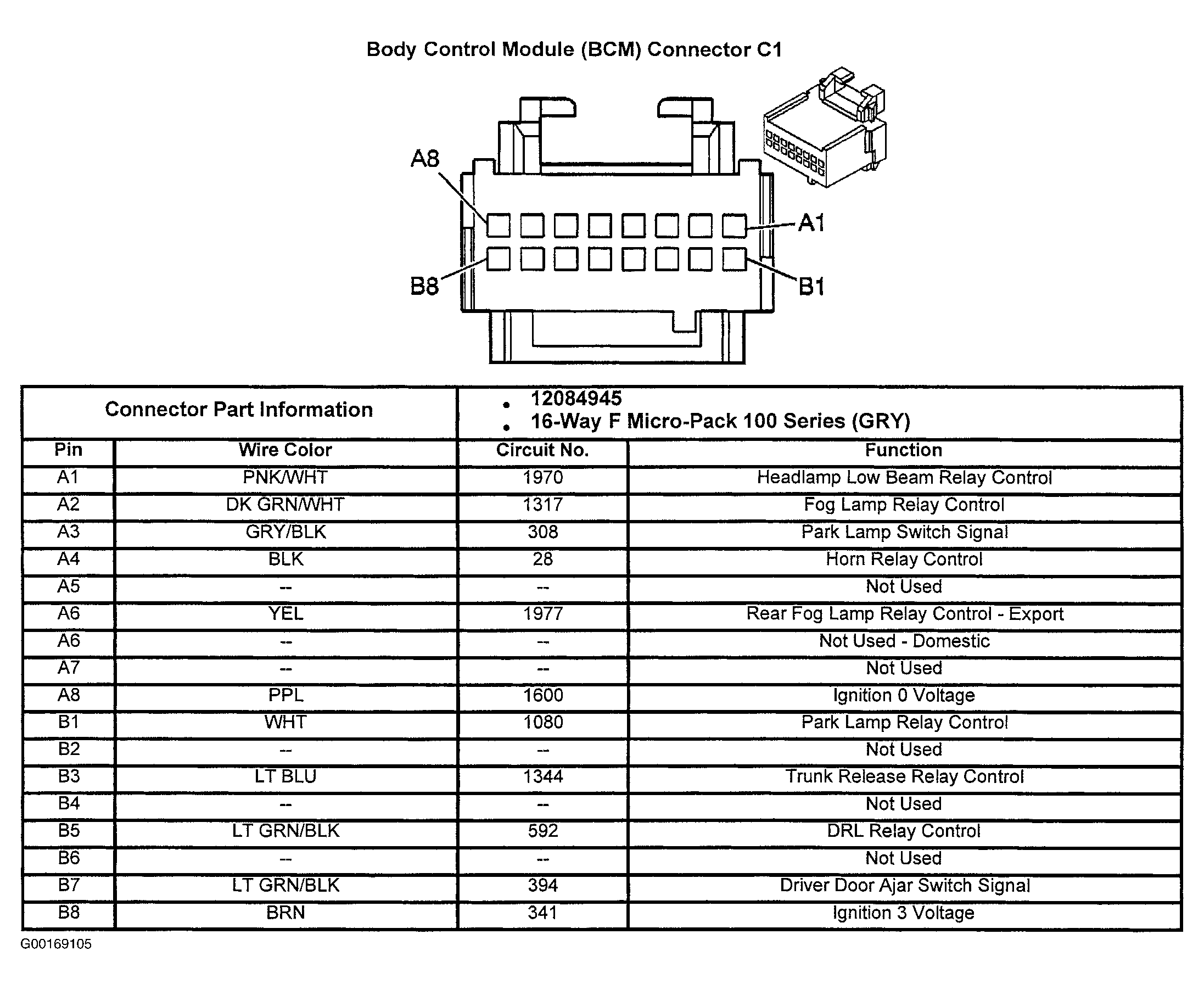

Fig 1: Identifying BCM Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

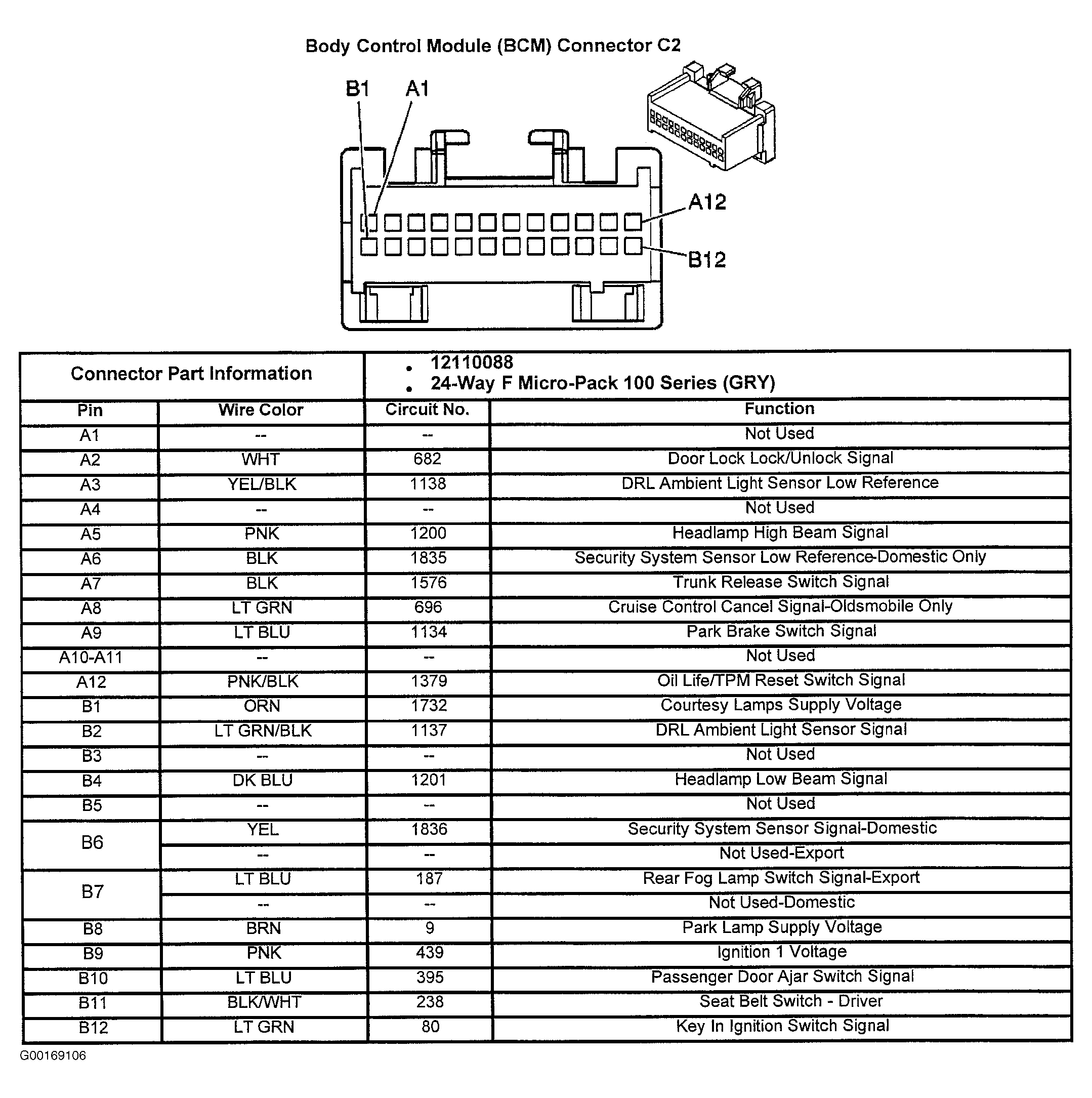

Fig 2: Identifying BCM Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

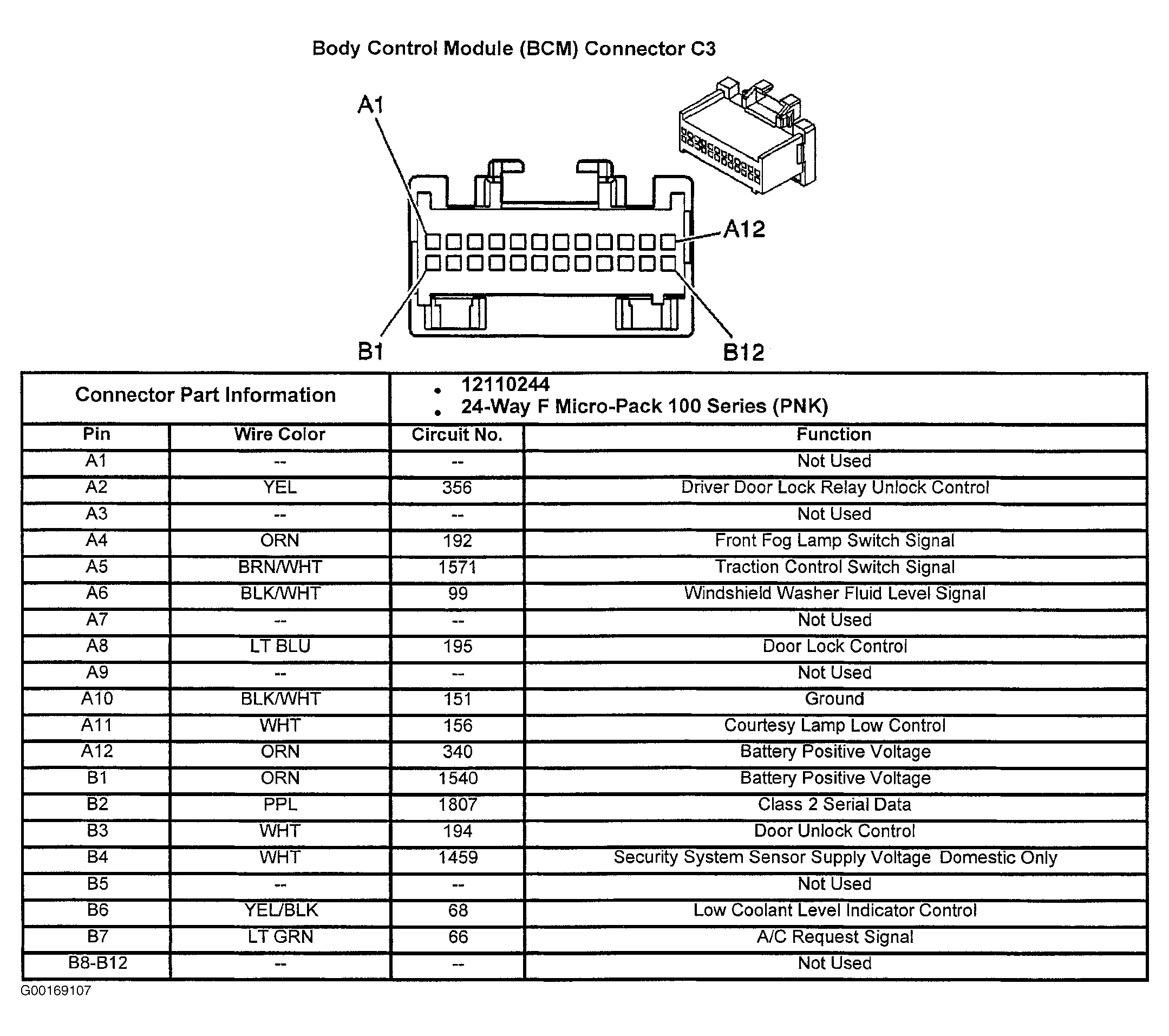

Fig 3: Identifying BCM Harness Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying Data Link Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying Driver Side Junction Block Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

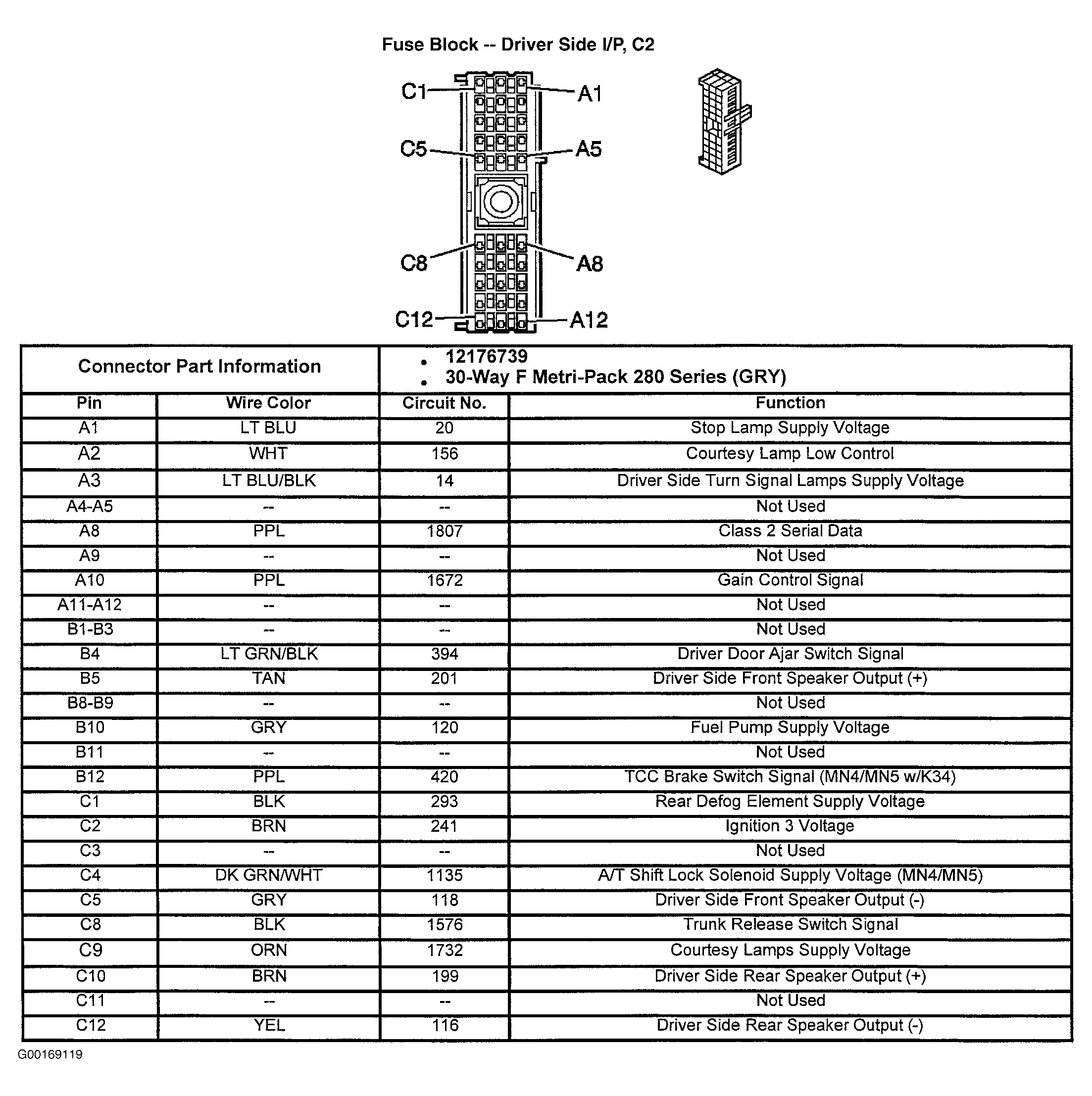

Fig 6: Identifying Driver Side Junction Block Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

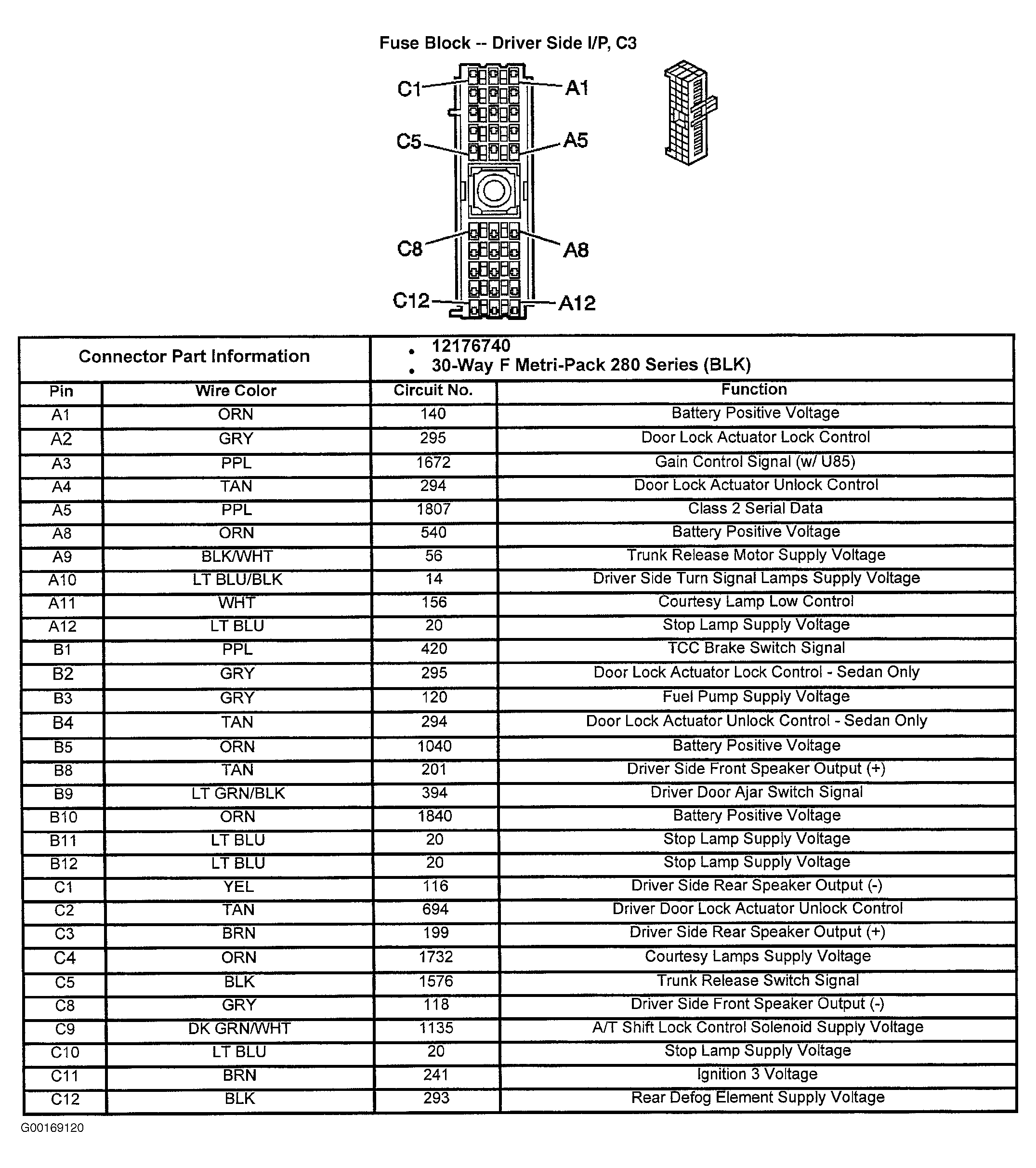

Fig 7: Identifying Driver Side Junction Block Harness Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.

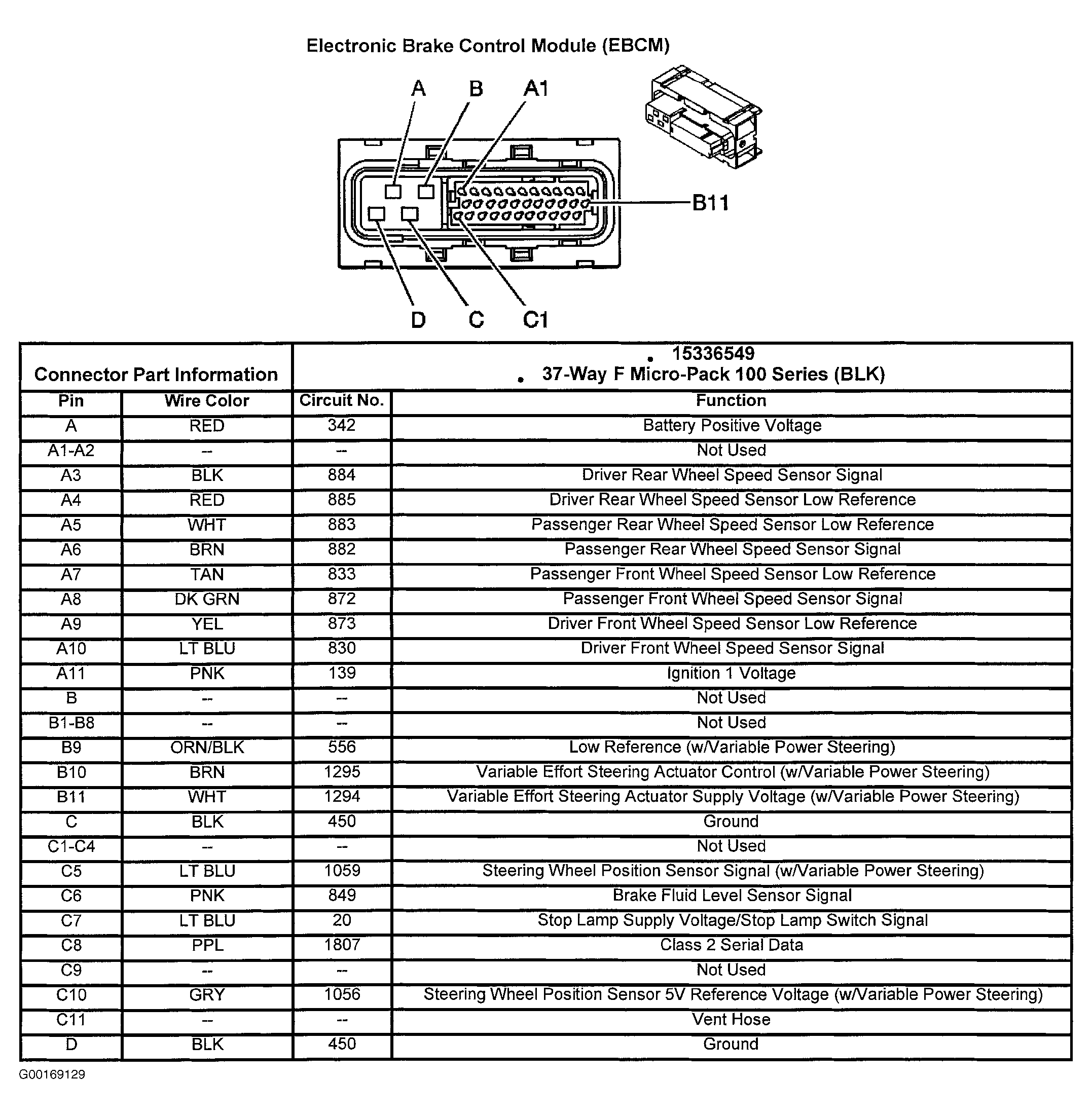

Fig 8: Identifying EBCM Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

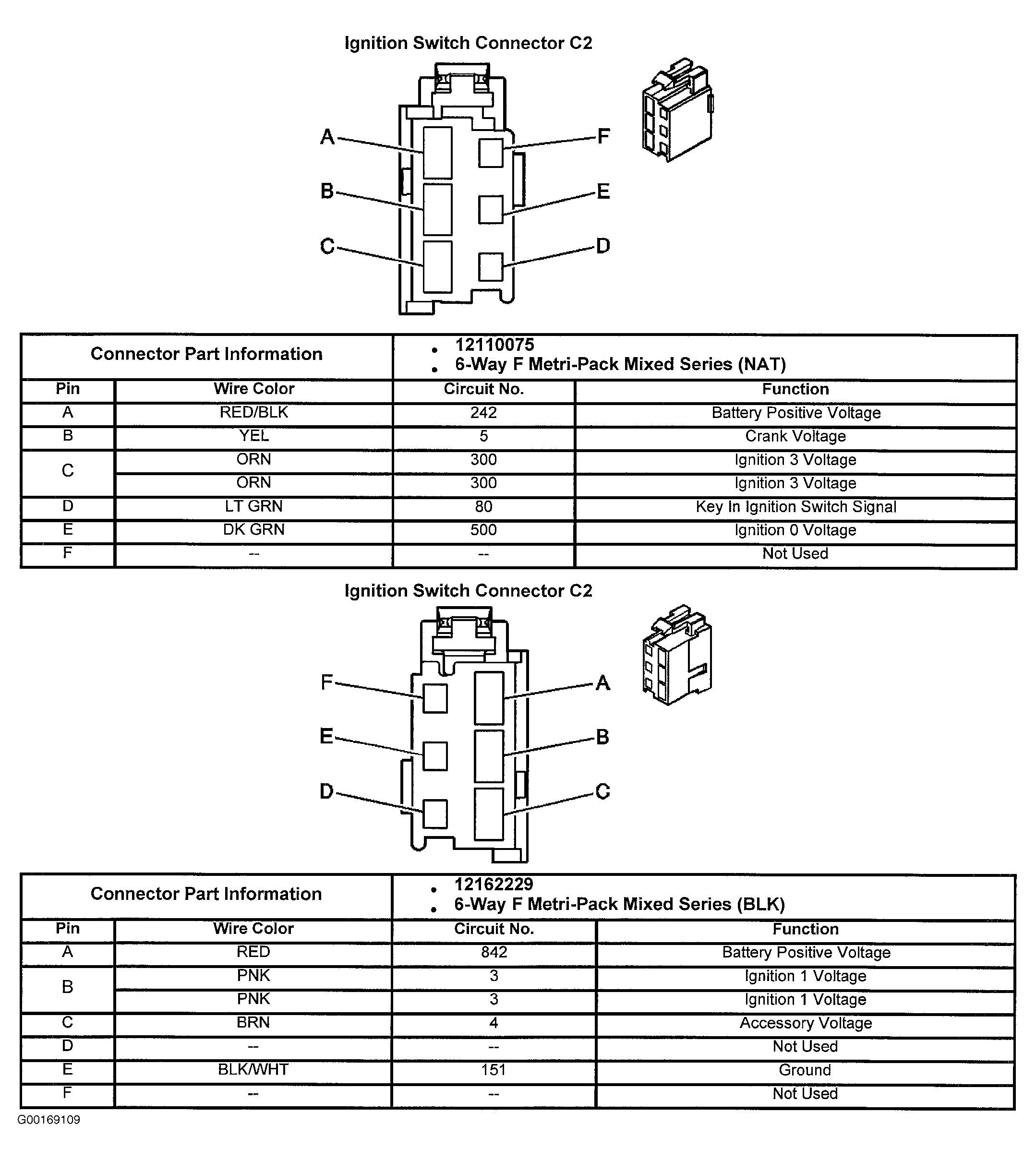

Fig 9: Identifying Ignition Switch Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

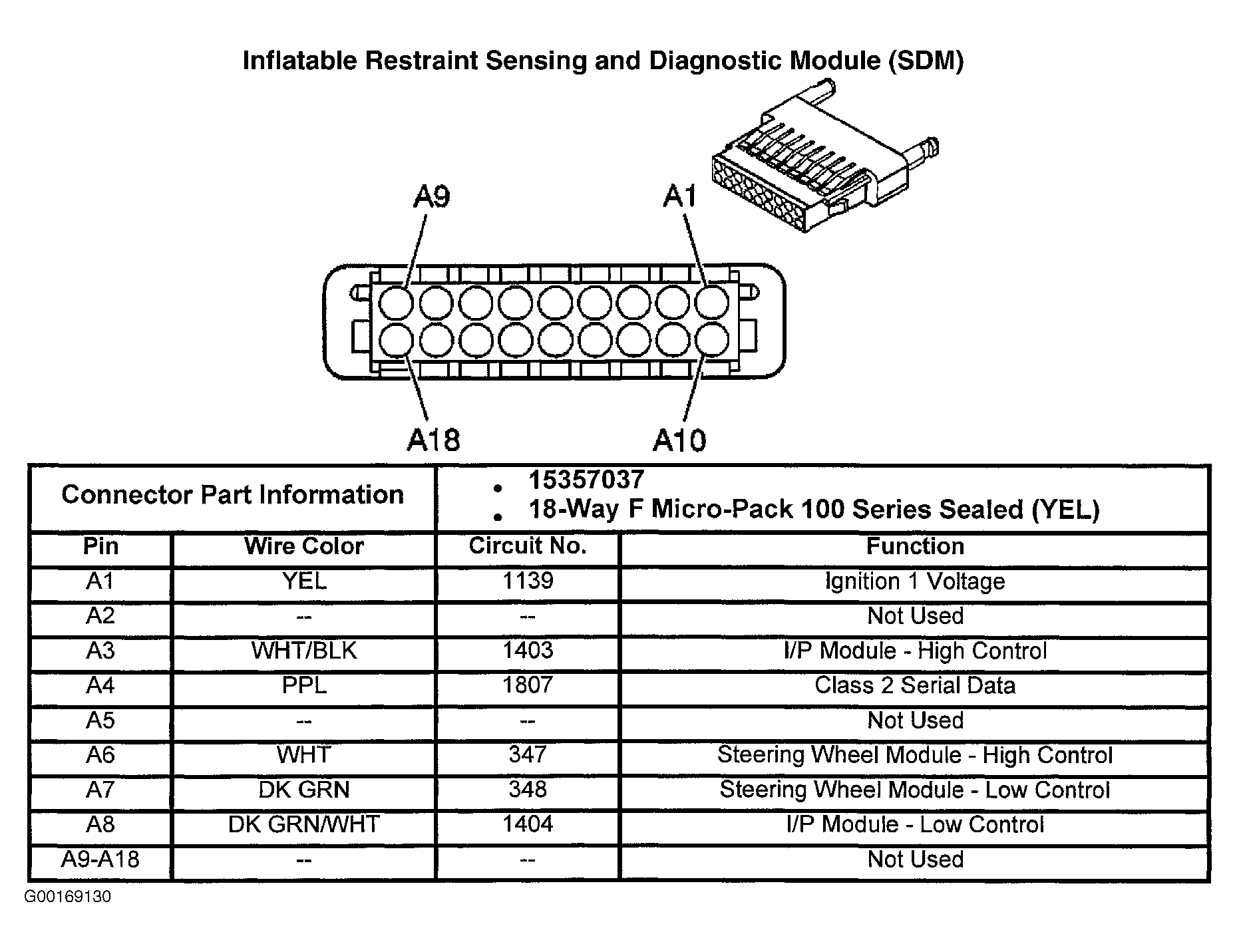

Fig 10: Identifying Inflatable Restraint SDM Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

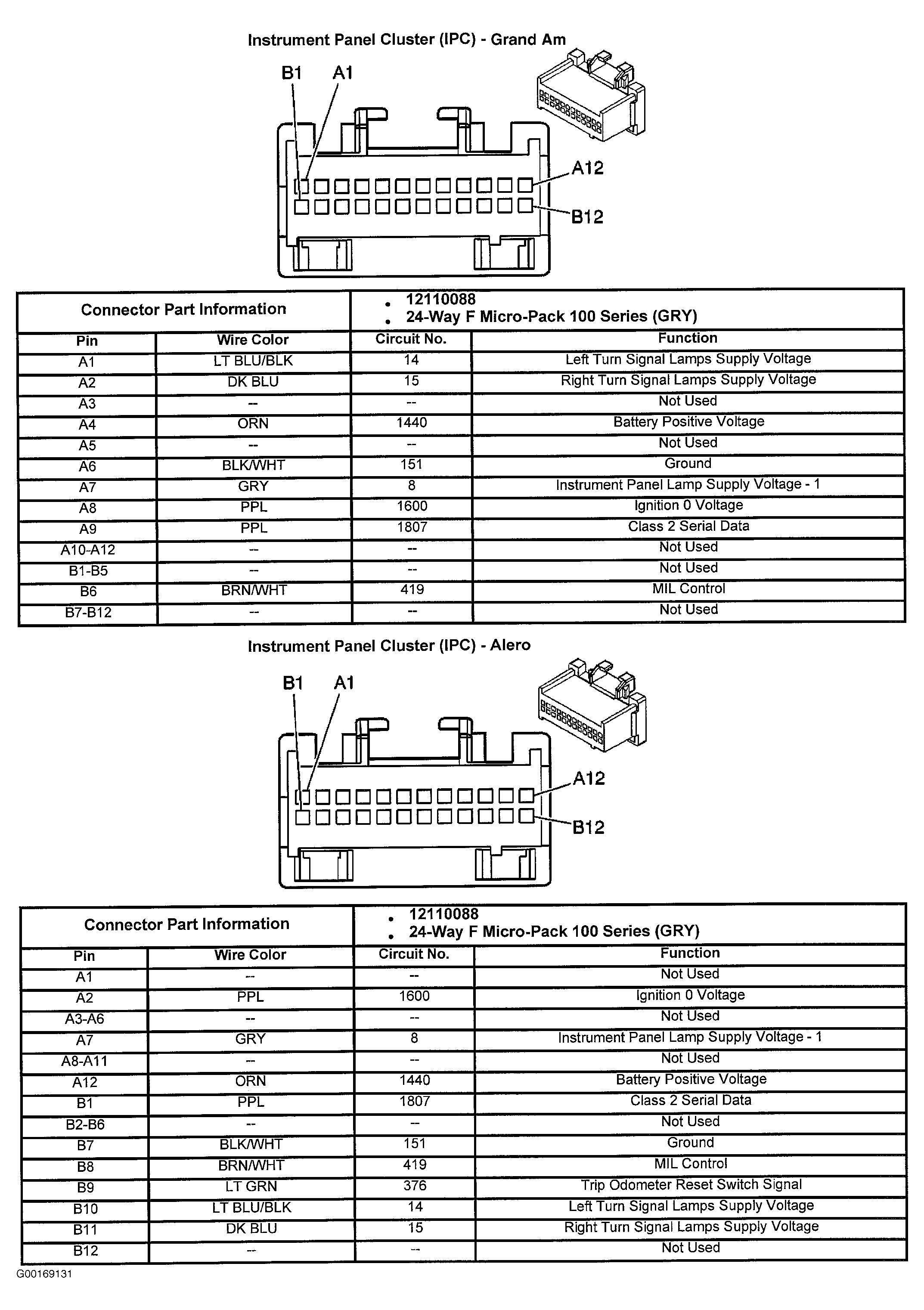

Fig 11: Identifying IPC Connector Terminals
Courtesy of GENERAL MOTORS CORP.

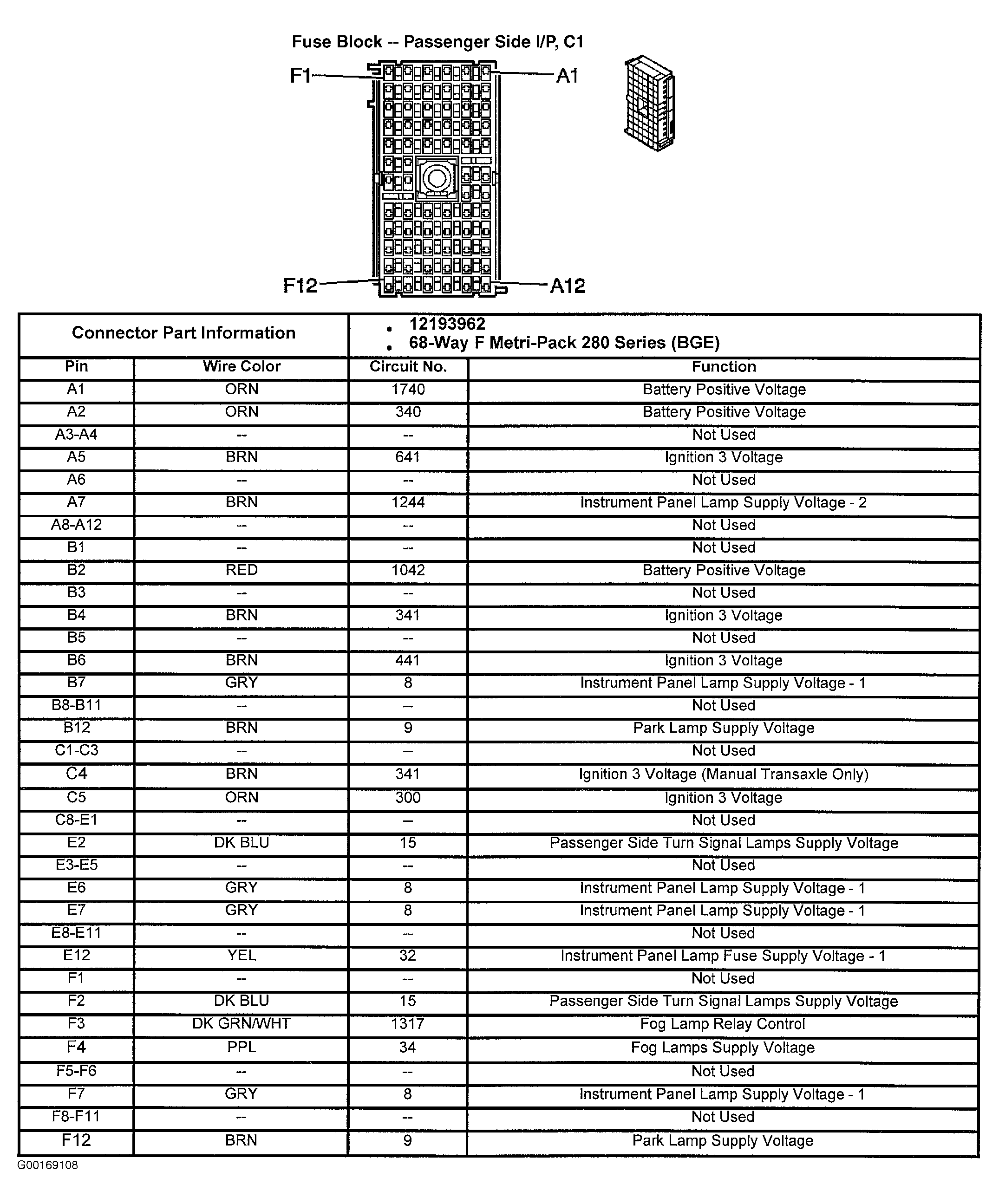

Fig 12: Identifying Passenger Side Junction Block Harness Connector C1 Terminals
Courtesy of GENERAL MOTORS CORP.

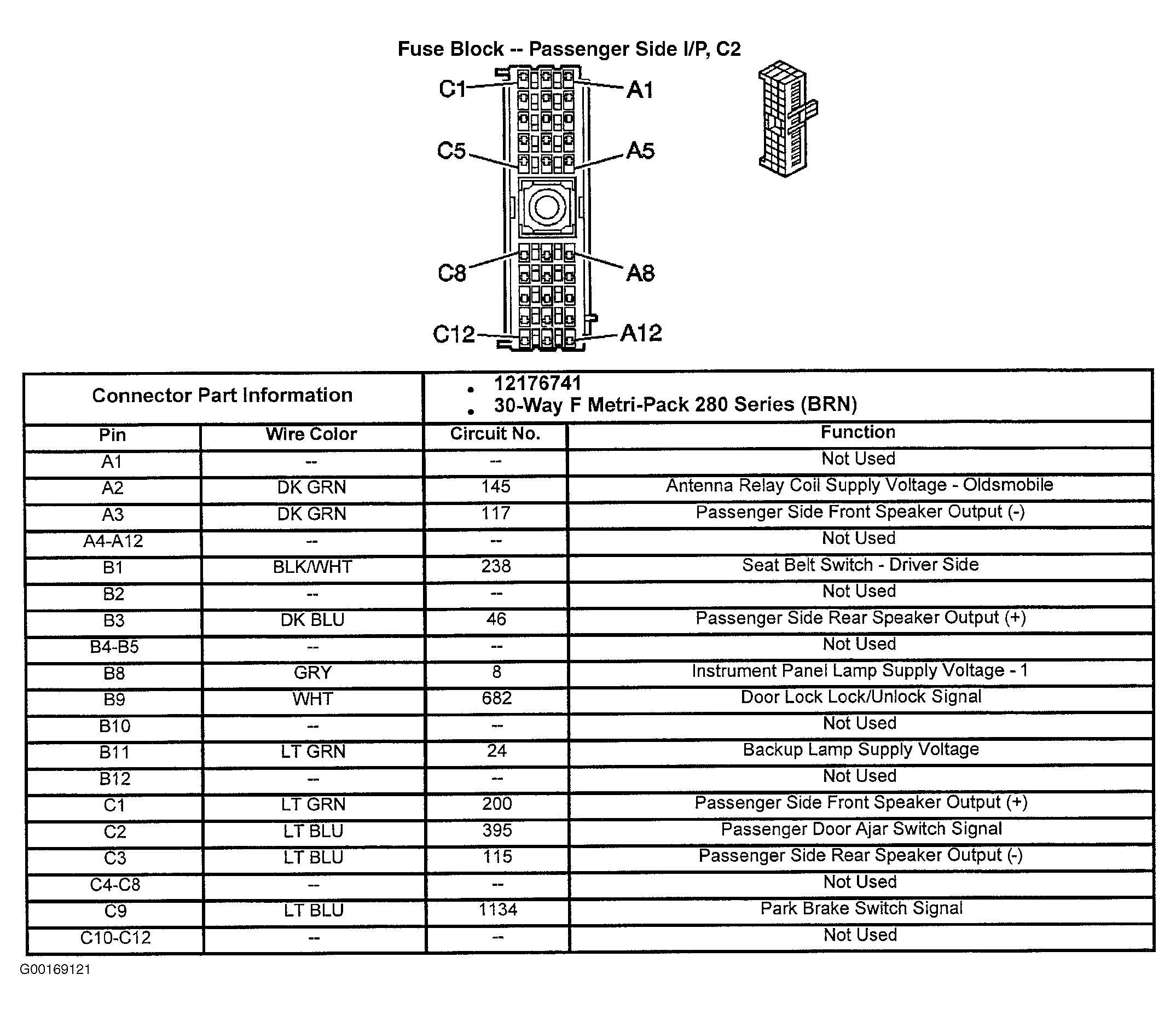

Fig 13: Identifying Passenger Side Junction Block Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

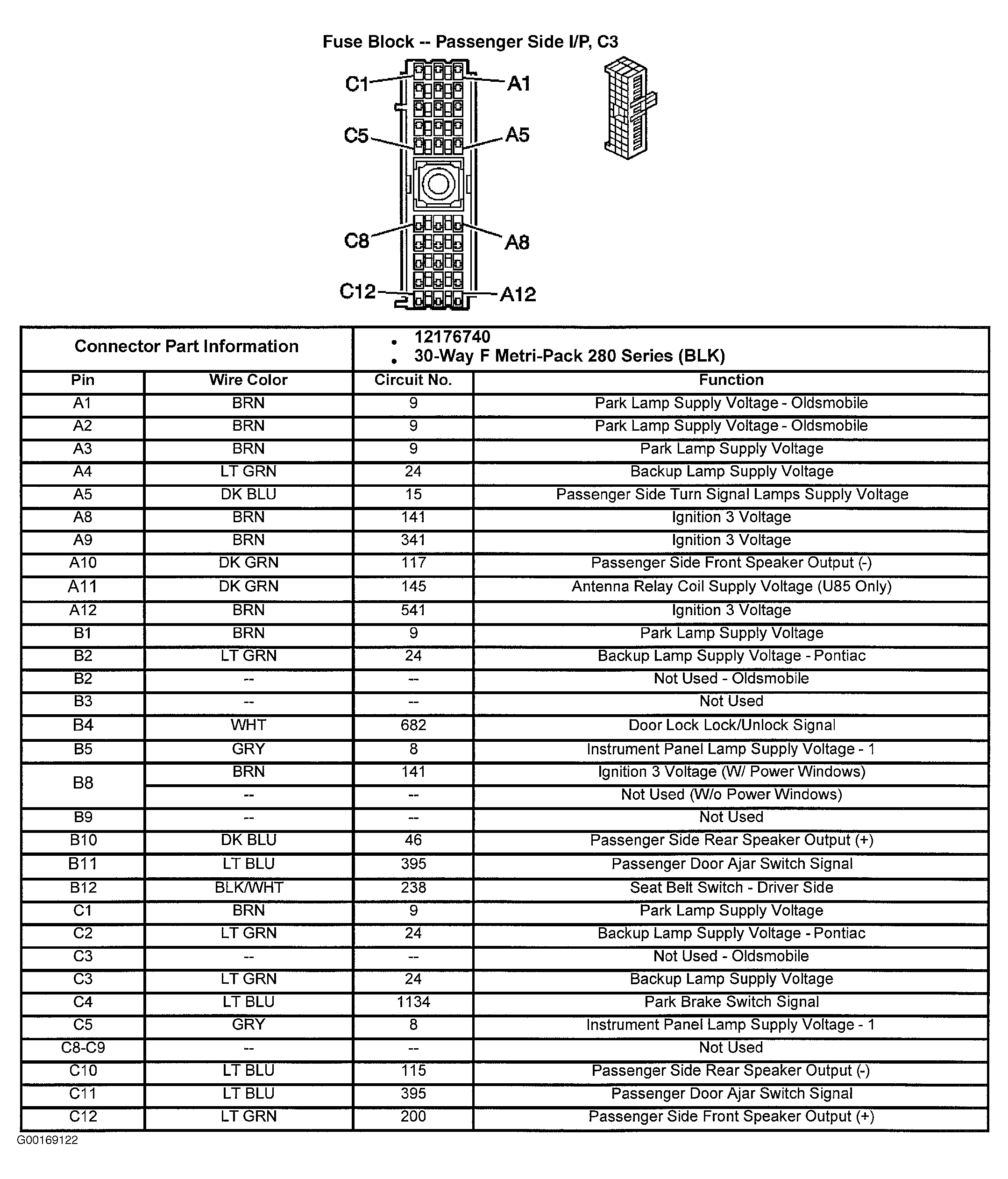

Fig 14: Identifying Passenger Side Junction Block Harness Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.

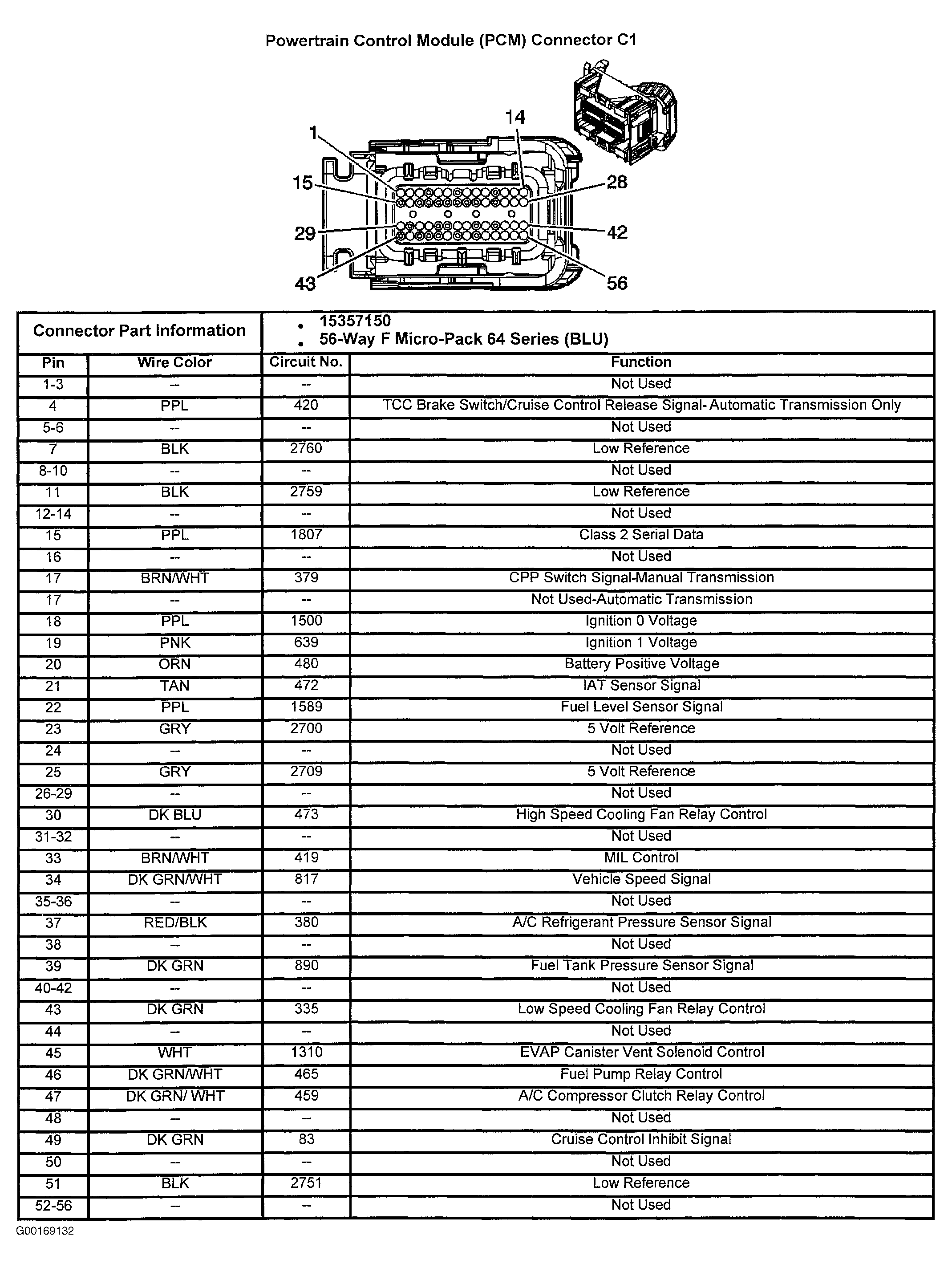

Fig 15: Identifying PCM Harness Connector C1 Terminals (2.2L)
Courtesy of GENERAL MOTORS CORP.

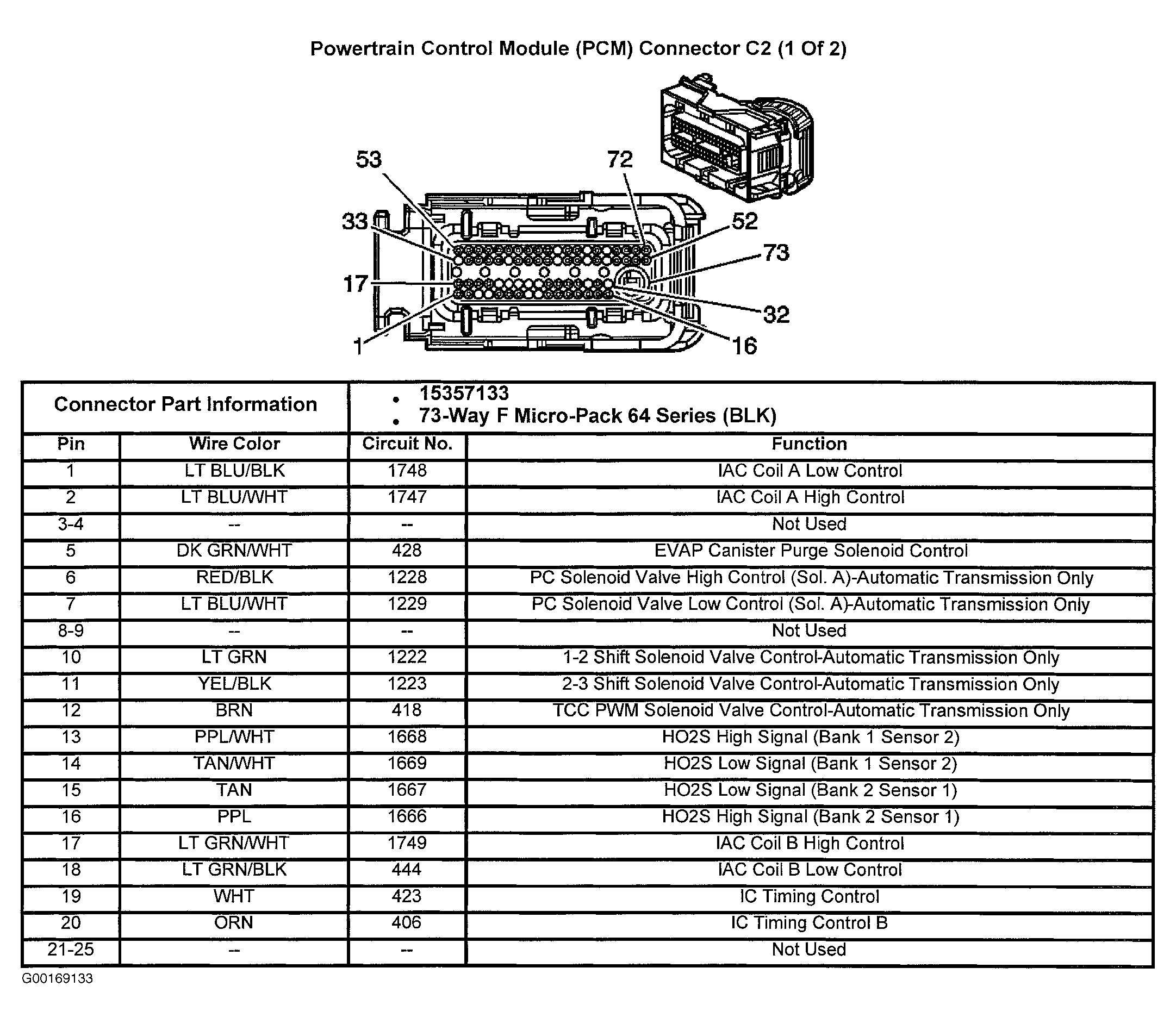

Fig 16: Identifying PCM Harness Connector C2 Terminals (2.2L - 1 Of 2)
Courtesy of GENERAL MOTORS CORP.

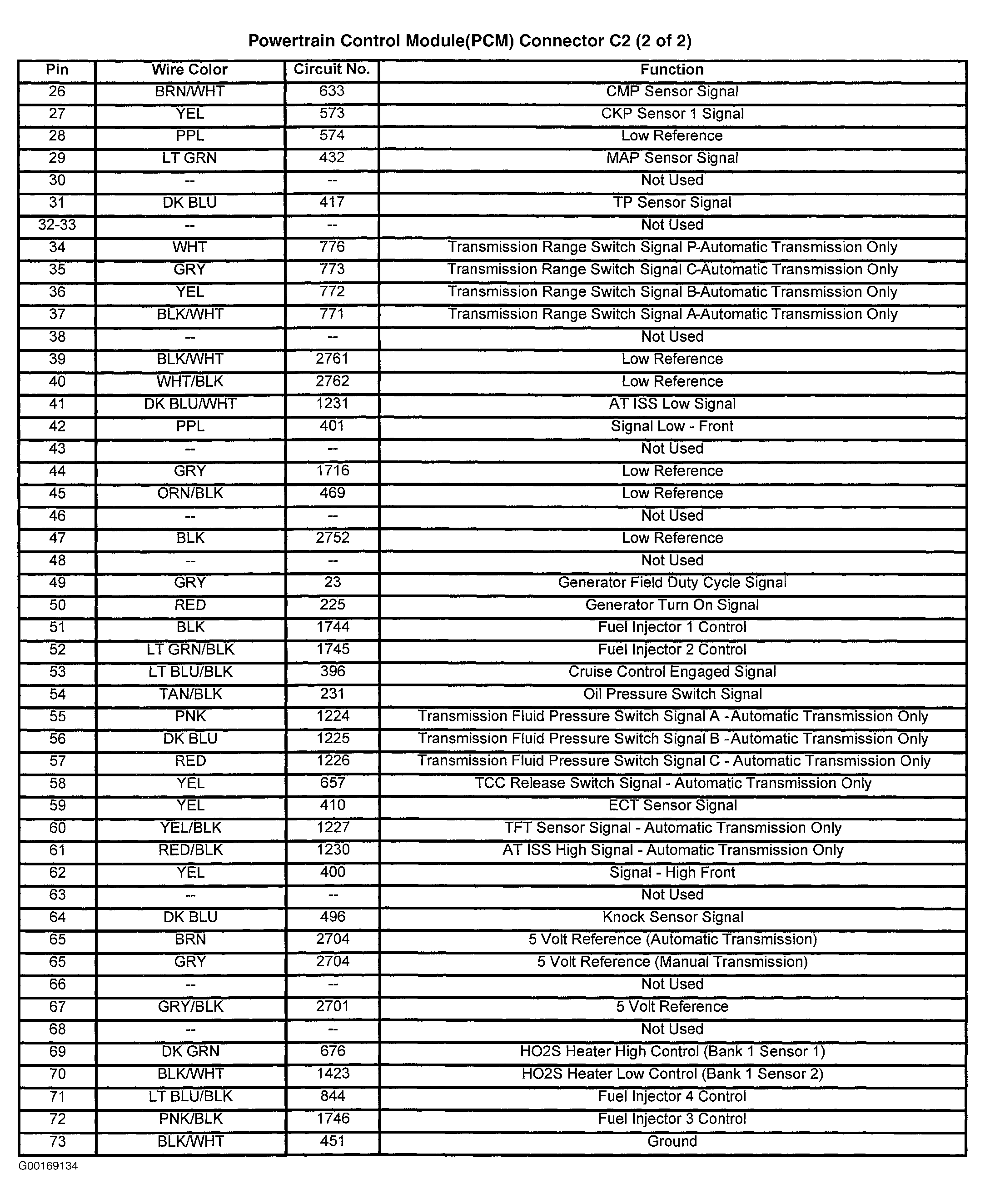

Fig 17: Identifying PCM Harness Connector C2 Terminals (2.2L - 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

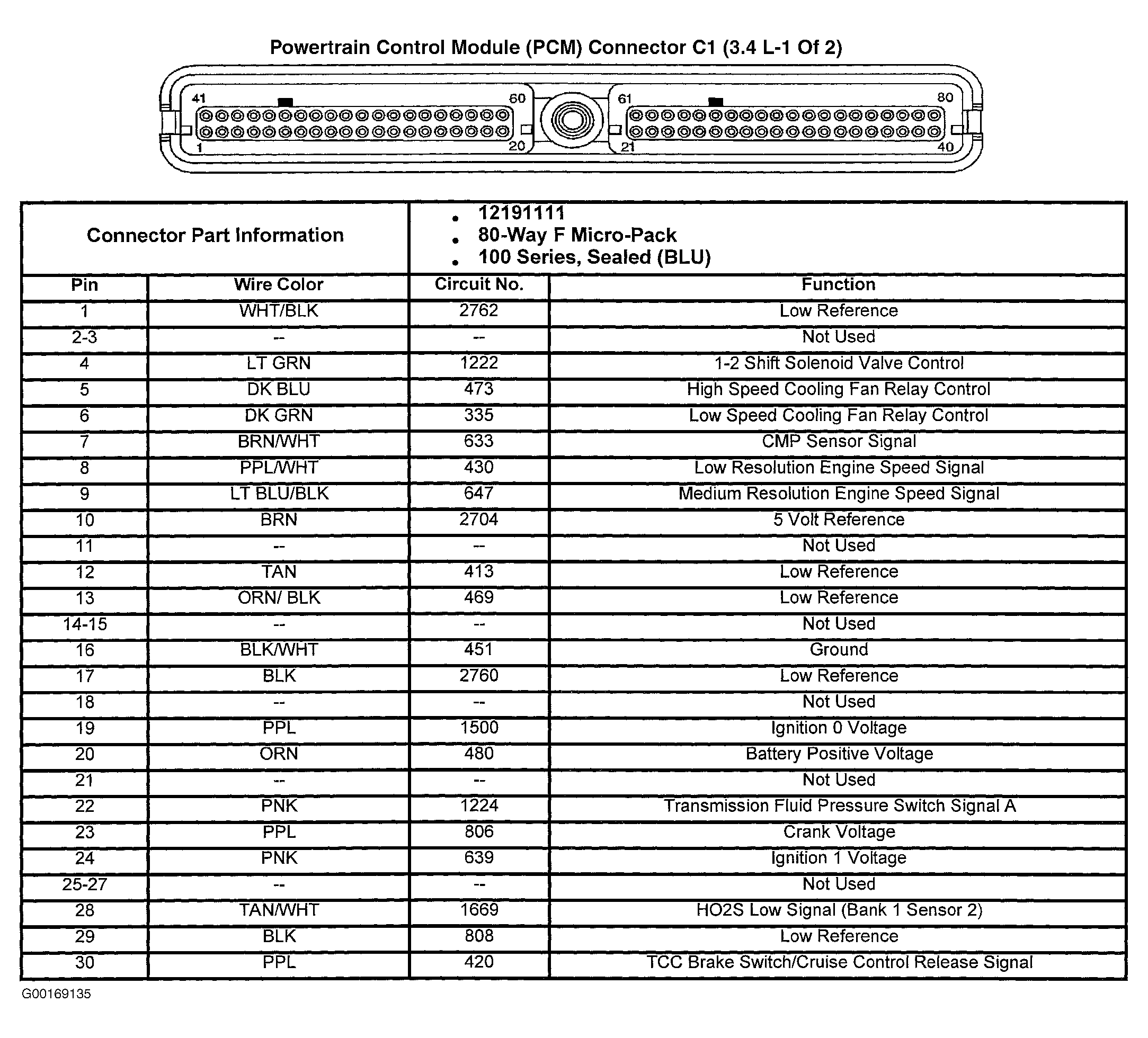

Fig 18: Identifying PCM Harness Connector C1 Terminals (3.4L - 1 Of 2)
Courtesy of GENERAL MOTORS CORP.

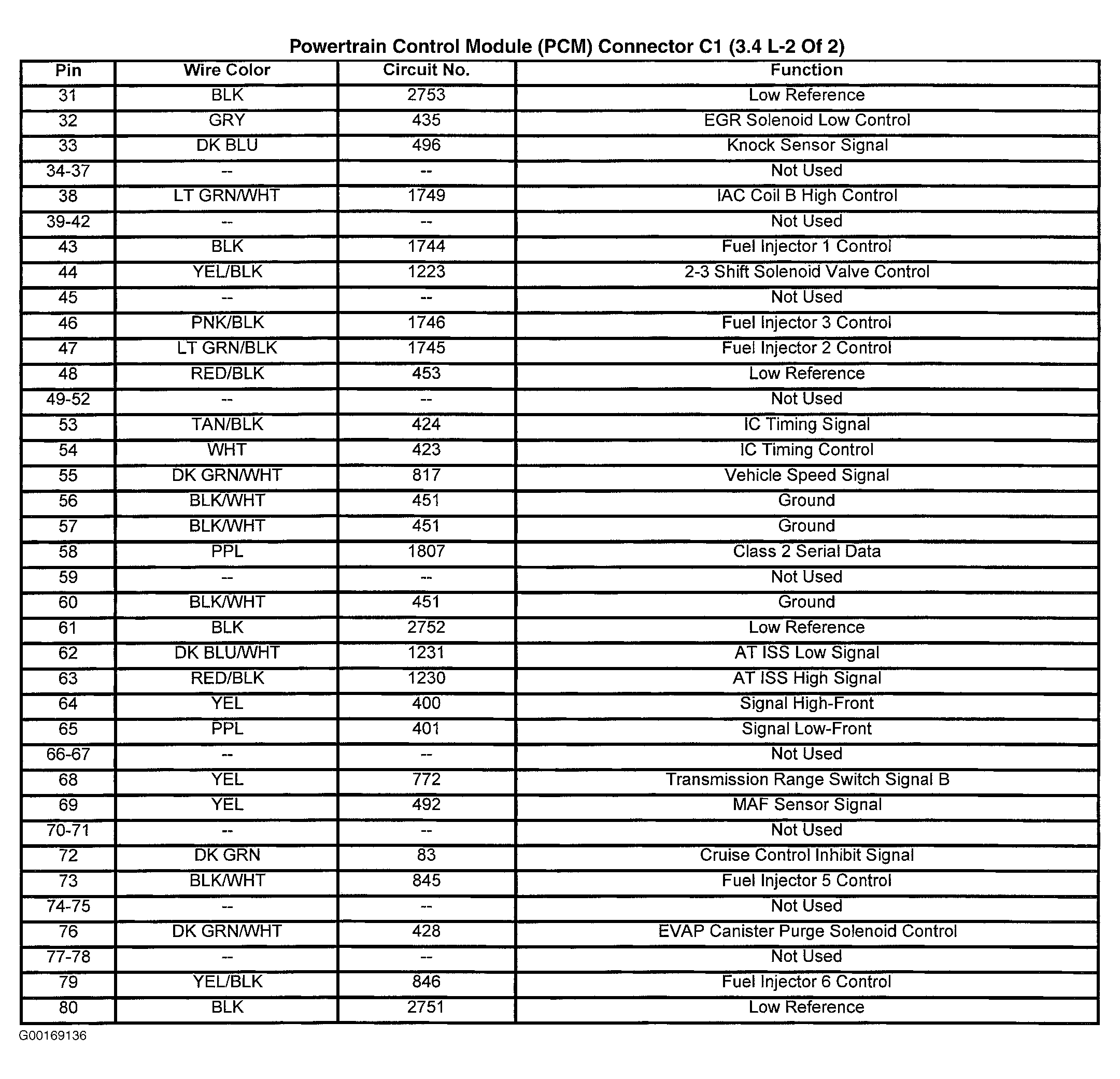

Fig 19: Identifying PCM Harness Connector C1 Terminals (3.4L - 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

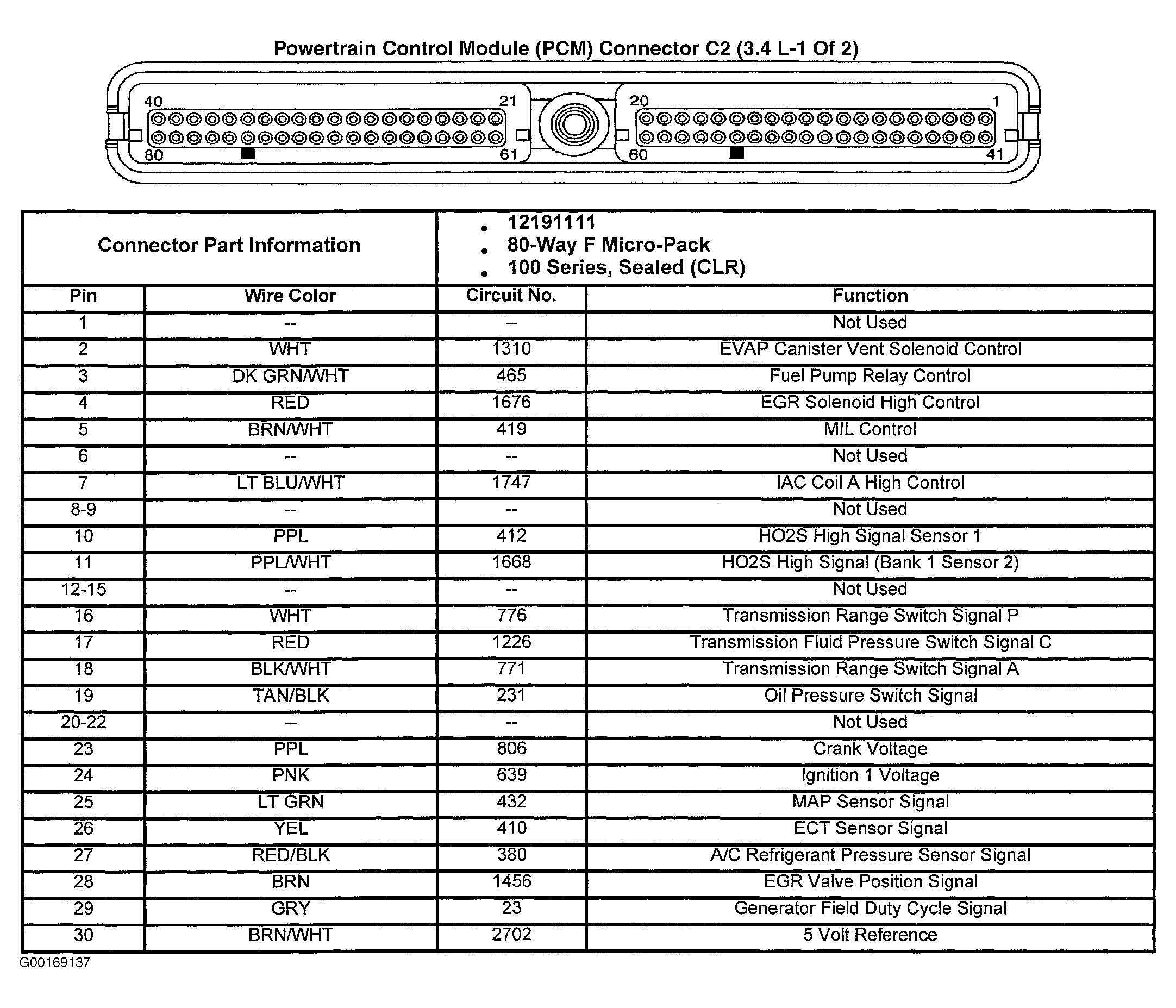

Fig 20: Identifying PCM Harness Connector C2 Terminals (3.4L - 1 Of 2)
Courtesy of GENERAL MOTORS CORP.

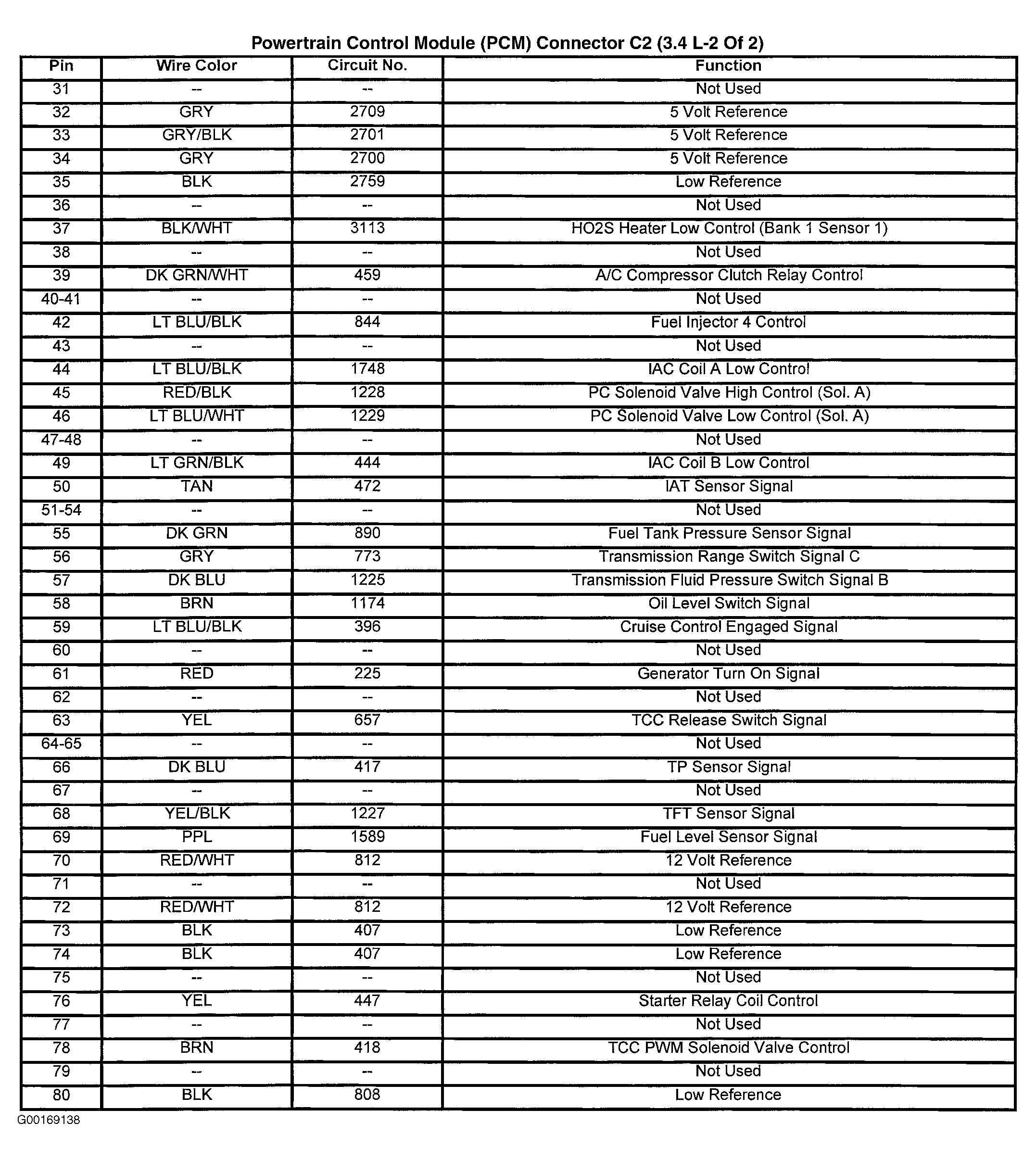

Fig 21: Identifying PCM Harness Connector C2 Terminals (3.4L - 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

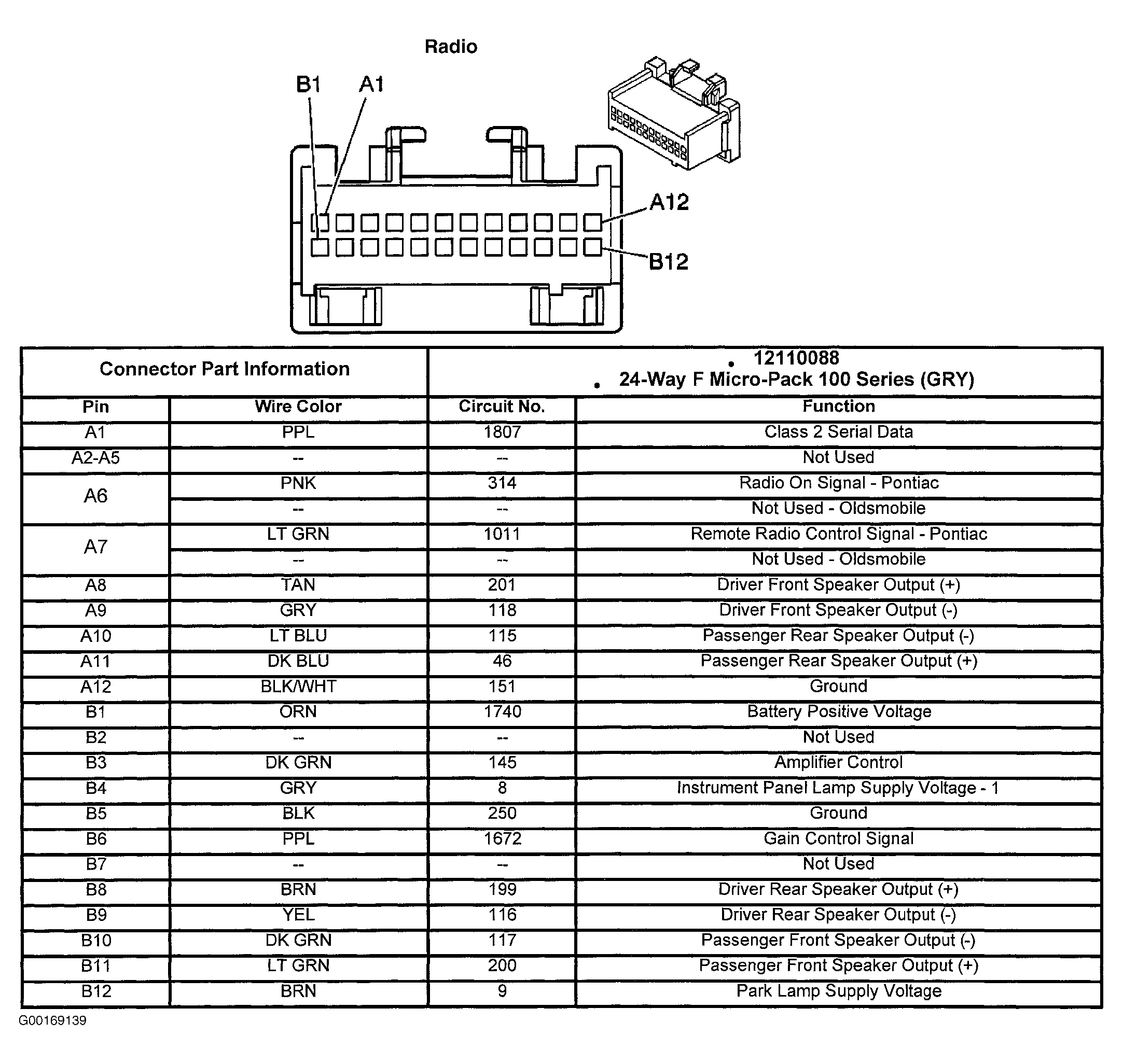

Fig 22: Identifying Radio Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

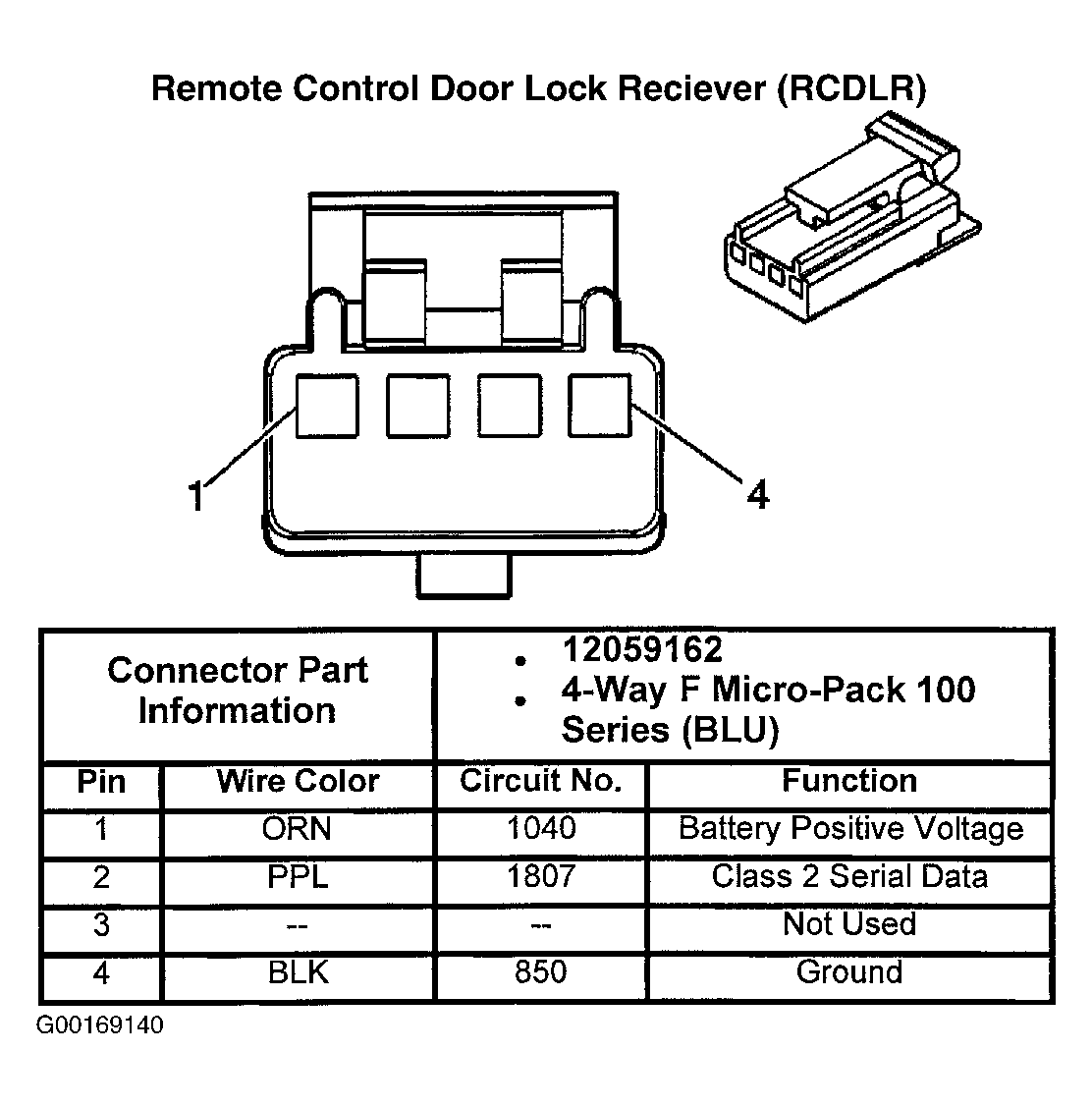

Fig 23: Identifying RCDLR Harness Connector Terminals
Courtesy of GENERAL MOTORS CORP.

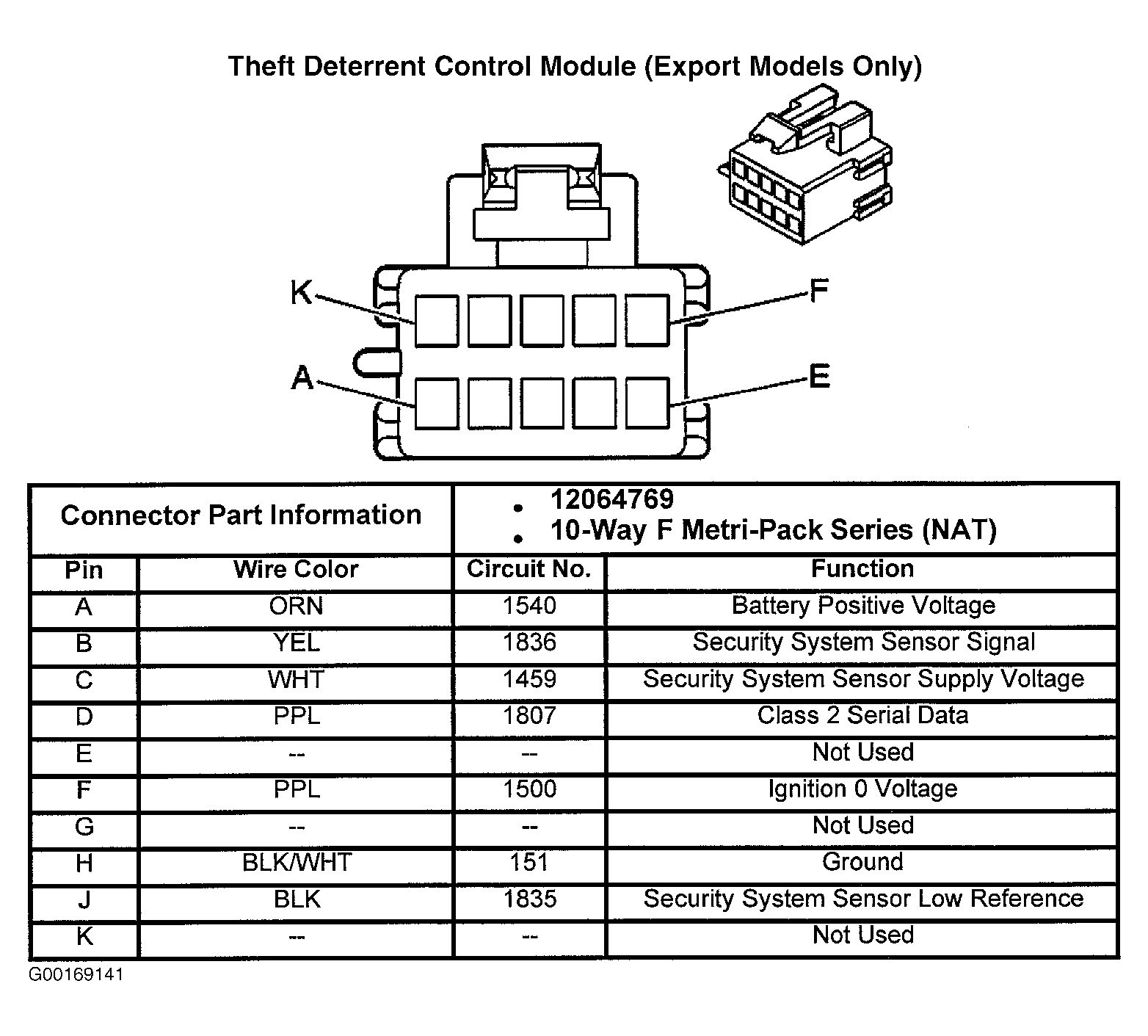

Fig 24: Identifying Theft Deterrent Module Harness Connector Terminals (Export Only)
Courtesy of GENERAL MOTORS CORP.

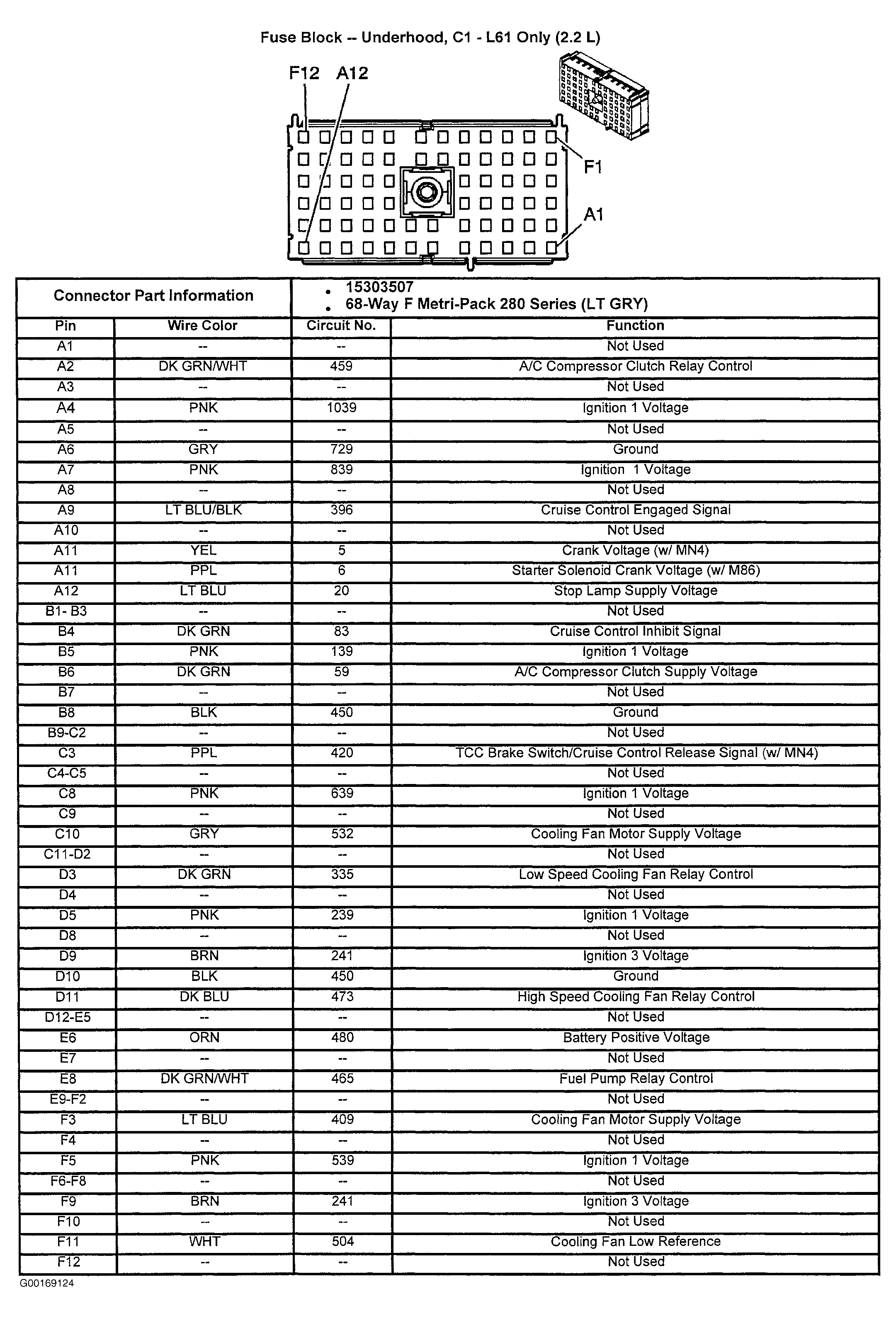

Fig 25: Identifying Underhood Junction Block Harness Connector C1 Terminals (2.2L)
Courtesy of GENERAL MOTORS CORP.

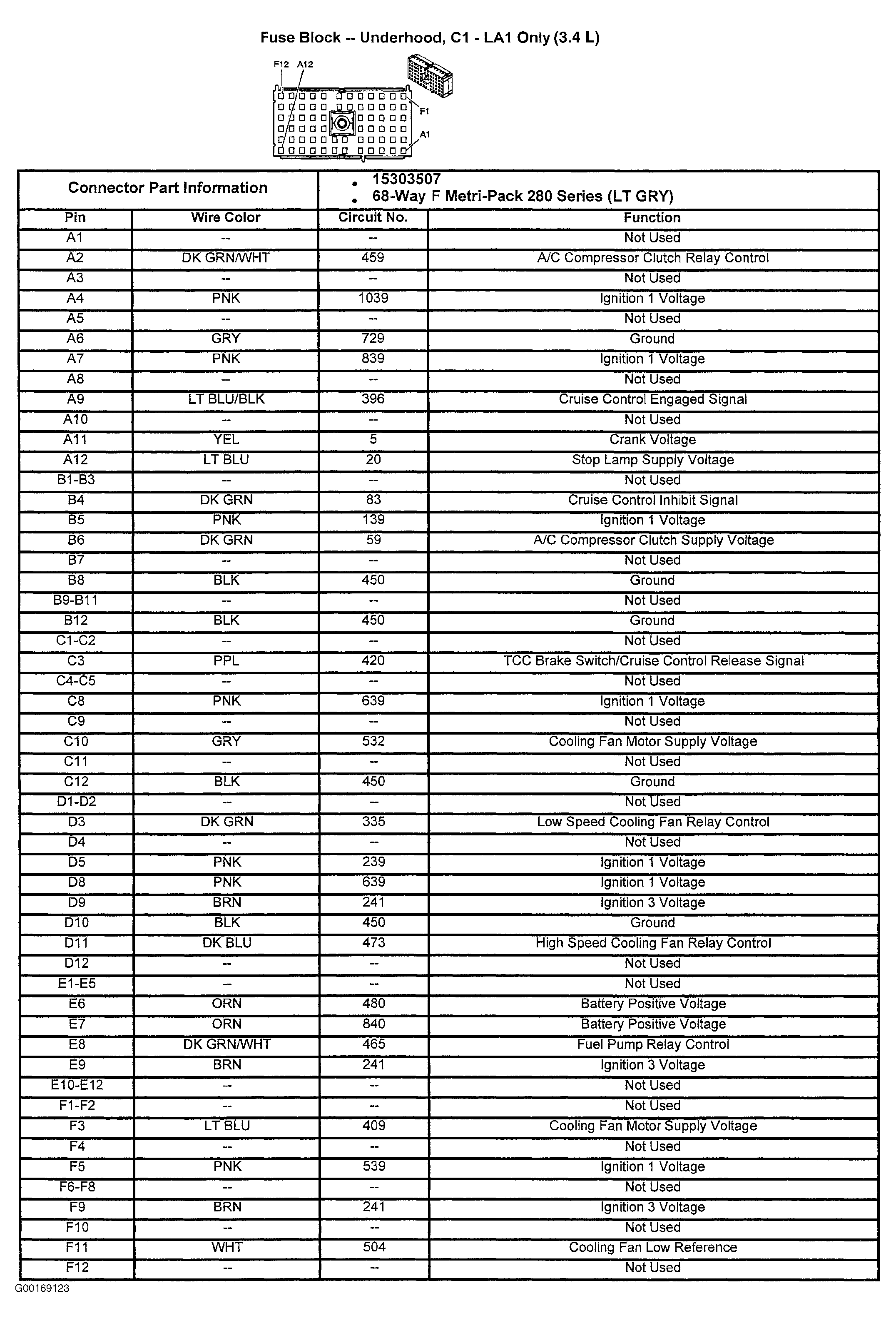

Fig 26: Identifying Underhood Junction Block Harness Connector C1 Terminals (3.4L)
Courtesy of GENERAL MOTORS CORP.

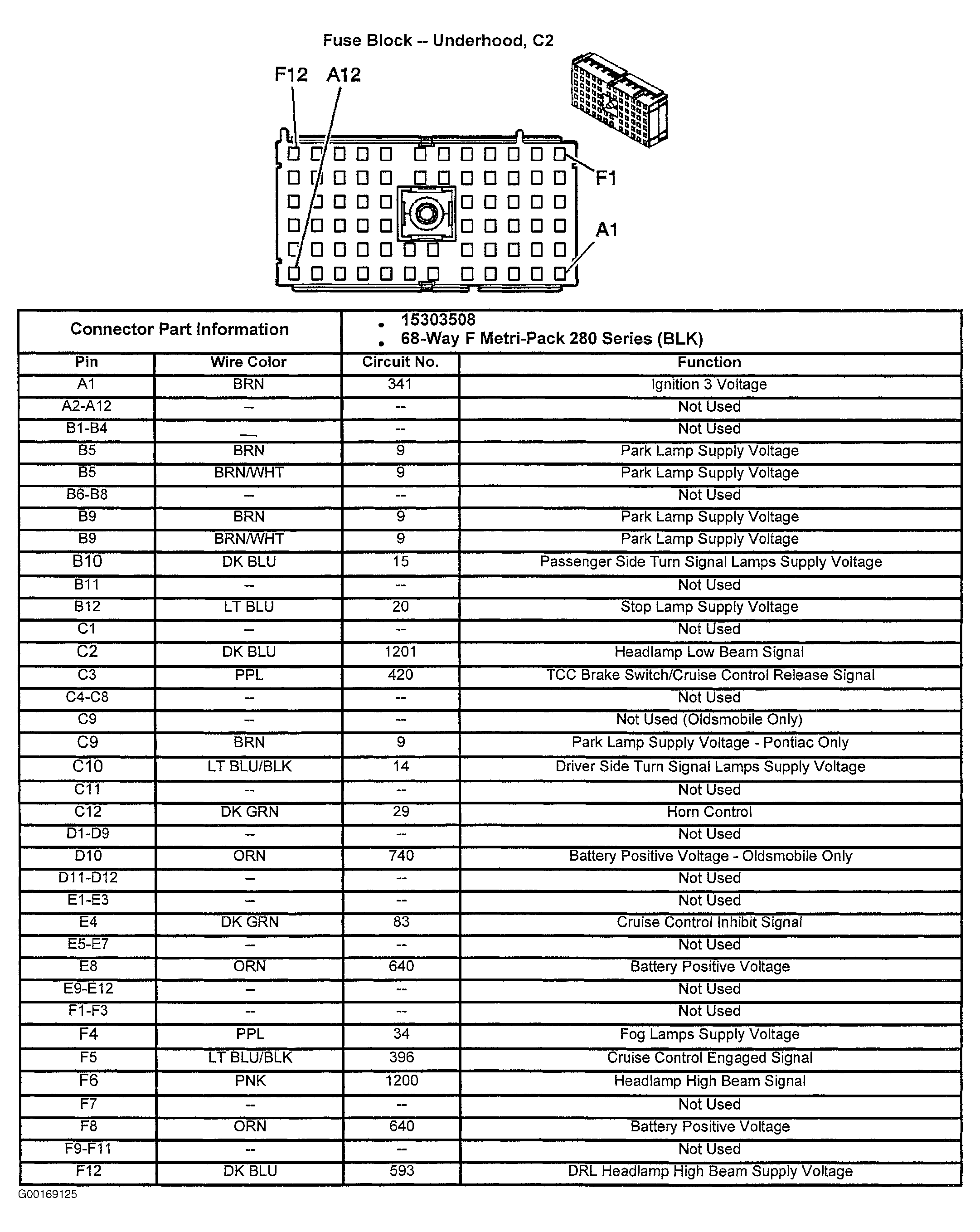

Fig 27: Identifying Underhood Junction Block Harness Connector C2 Terminals
Courtesy of GENERAL MOTORS CORP.

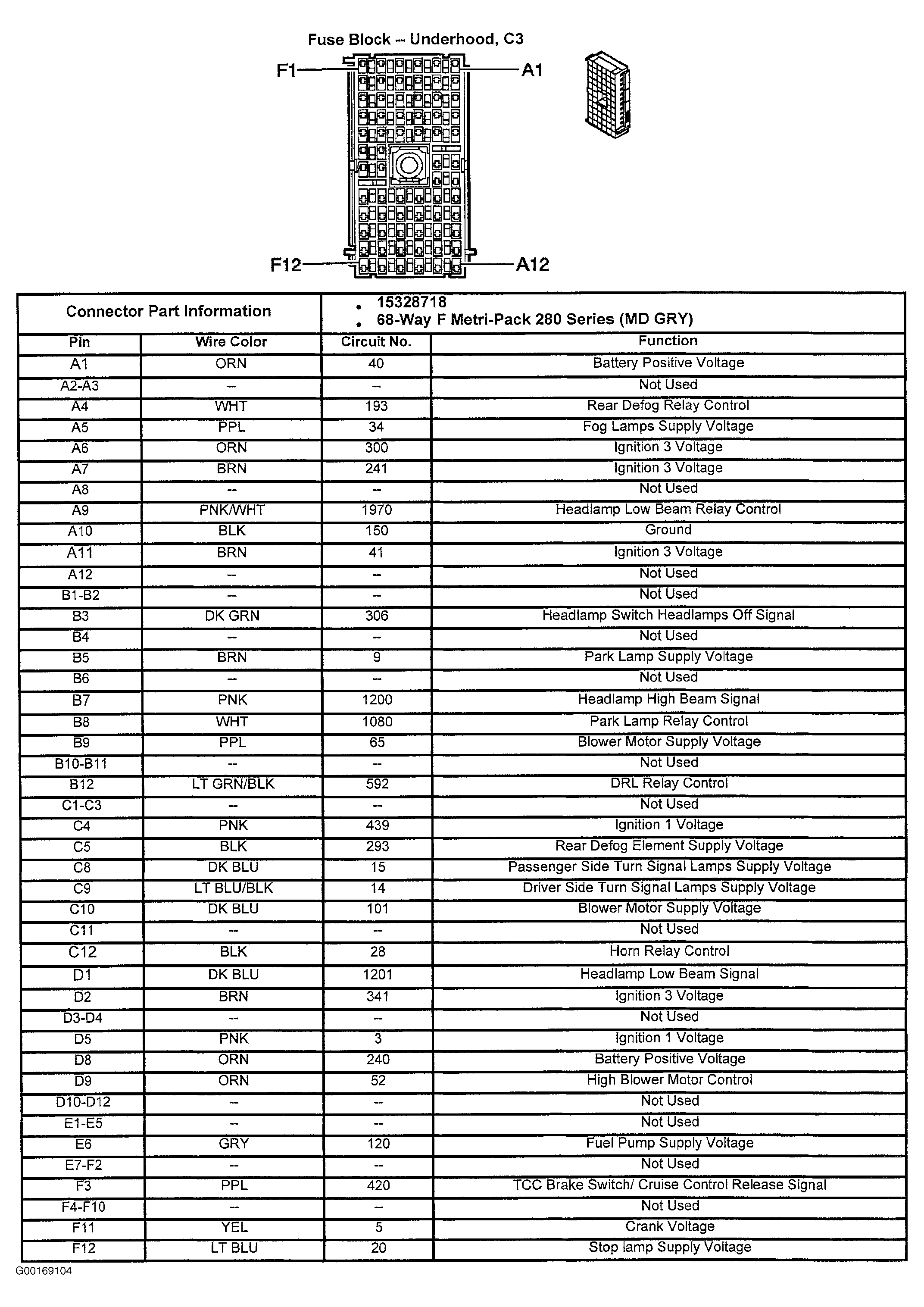

Fig 28: Identifying Underhood Junction Block Harness Connector C3 Terminals
Courtesy of GENERAL MOTORS CORP.

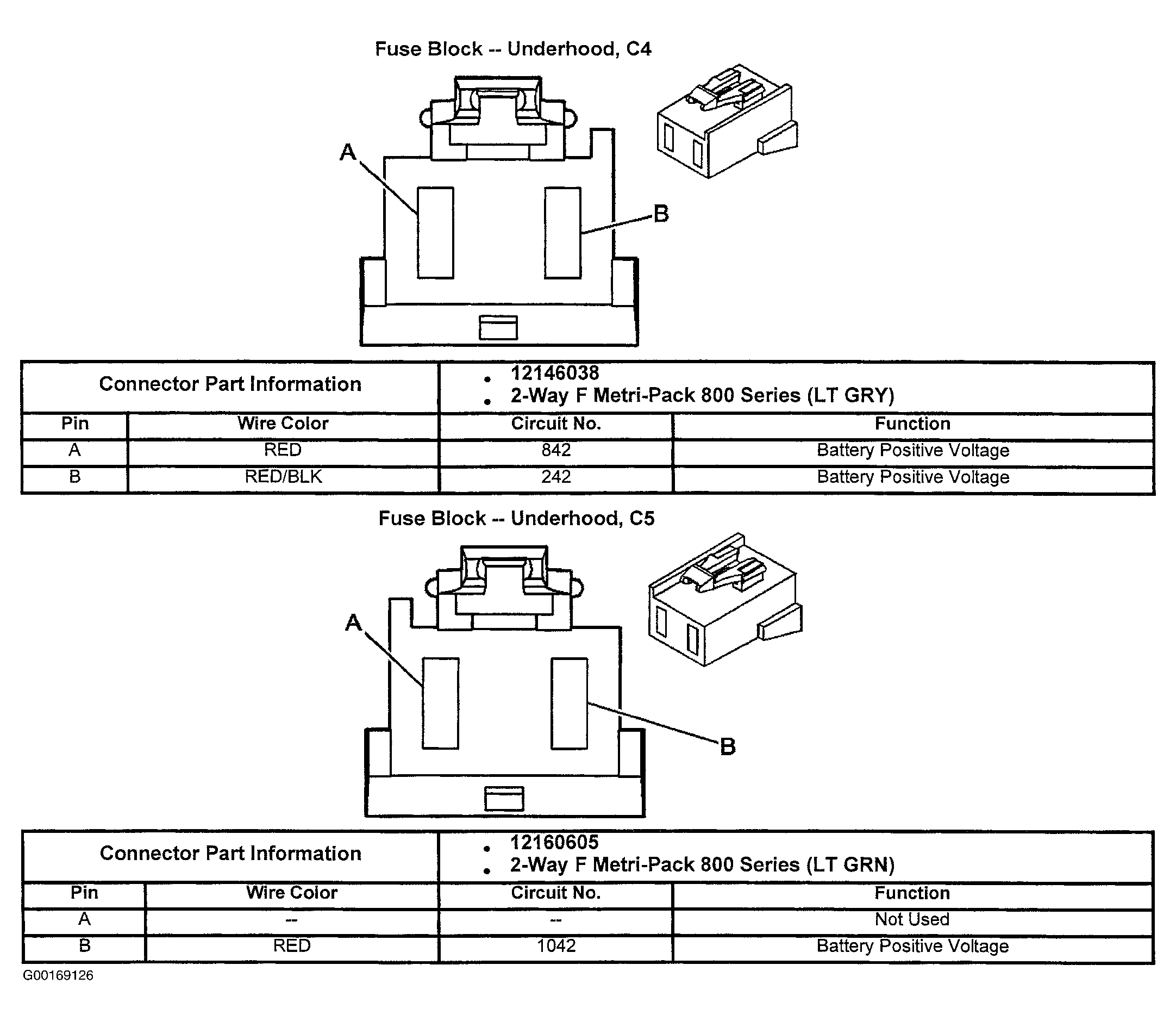

Fig 29: Identifying Underhood Junction Block Harness Connector C4 & C5 Terminals
Courtesy of GENERAL MOTORS CORP.

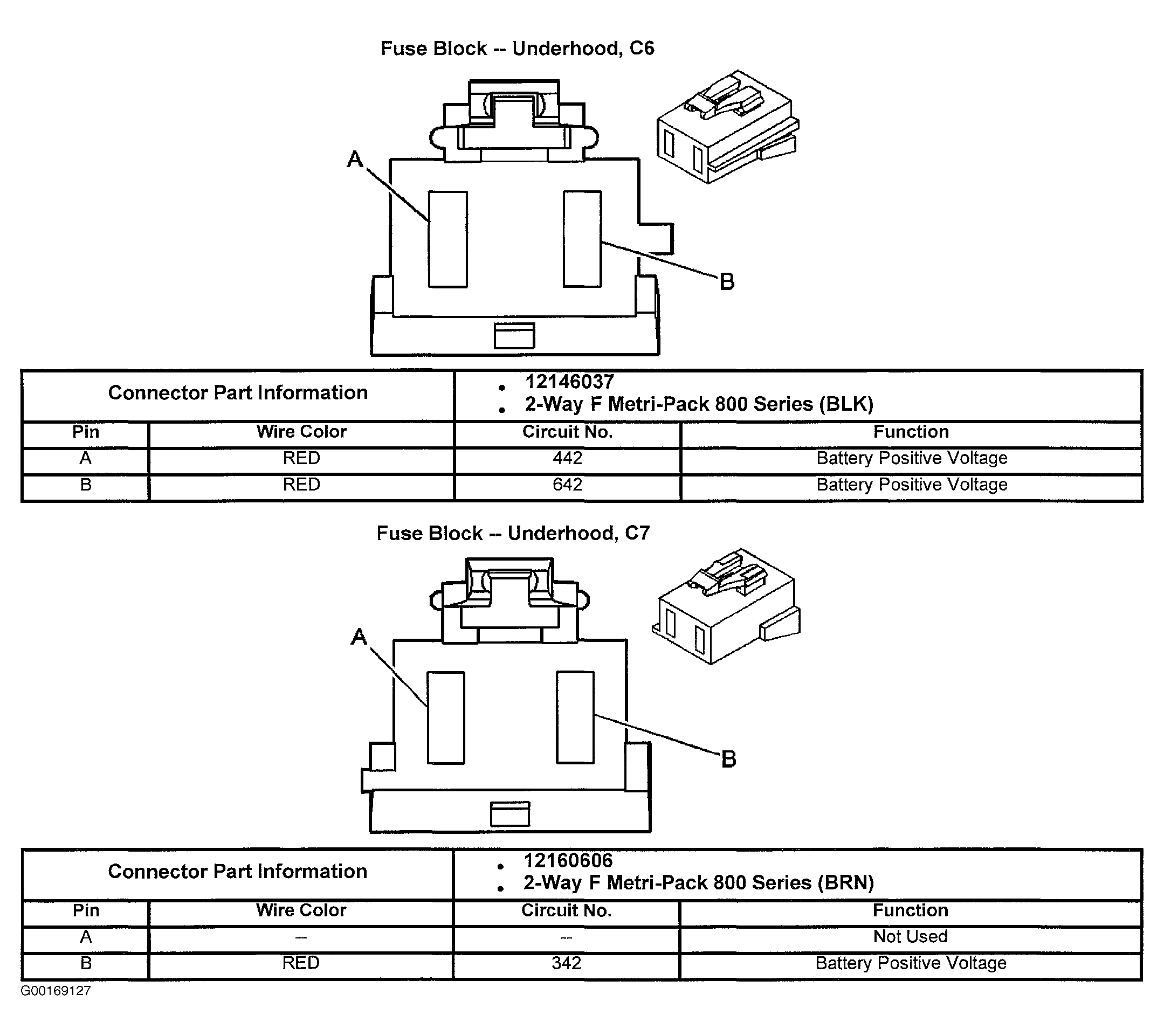

Fig 30: Identifying Underhood Junction Block Harness Connector C6 & C7 Terminals
Courtesy of GENERAL MOTORS CORP.
