Terminals and Reference Values for Automatic Drive Positioner Control Unit
TERMINALS AND REFERENCE VALUES FOR AUTOMATIC DRIVE POSITIONER CONTROL UNIT CHART
| Terminal | Wire Color | Item | Signal Input/Output | Condition | Voltage (V) (Approx.) |
|---|---|---|---|---|---|
| 1 | R | Tilt switch UP signal | Input | Tilt switch turned to upward | 0 |
| Other than above | 5 | ||||
| 2 | G/W | Changeover switch RH signal | Input | When changeover switch in RH position | 0 |
| Other than above | 5 | ||||
| 3 | GY | Mirror switch UP signal | Input | When mirror switch in turned to upward position | 0 |
| Other than above | 5 | ||||
| 4 | Y | Mirror switch LEFT signal | Input | When mirror switch in turned to leftward position | 0 |
| Other than above | 5 | ||||
| 5 | OR | Passenger side mirror sensor (vertical) signal | Input | When passenger side mirror motor is UP or DOWN operation | Changes between 3 (close to perk) - 1 (close to valley) |
| 6 | P/L | Driver side mirror sensor (vertical) signal | Input | When driver side mirror motor is UP or DOWN operation | Changes between 3 (close to perk) - 1 (close to valley) |
| 7 | Y/R | Tilt sensor signal | Input | Tilt position, top | 2 |
| Tilt position, bottom | 4 | ||||

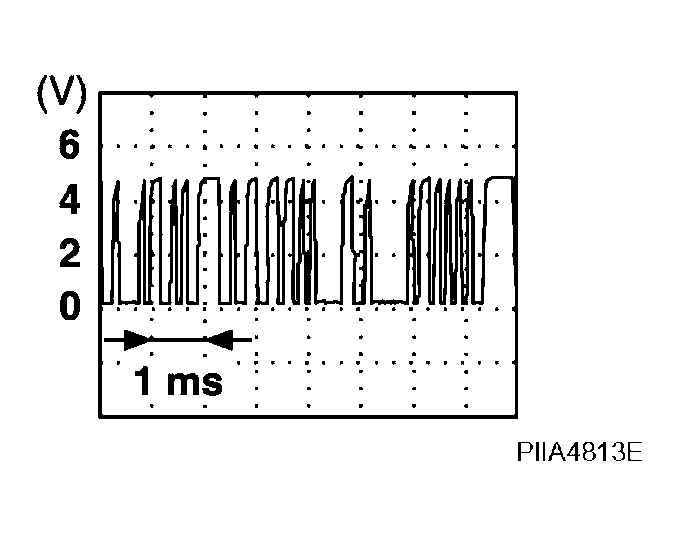

| 10 | B | UART LINE (TX) | Output | Memory switch 1 or 2 operated | |
| 11 | BR | Telescopic switch FORWARD signal | Input | Telescopic switch turned to forward | 0 |
| Other than above | 5 | ||||
| 14 | L/W | Passenger side mirror motor UP signal | Output | When passenger side mirror motor UP operation | 1.5 - Battery voltage |
| Other than above | 0 | ||||
| 15 | L/B | Passenger side mirror motor LEFT signal | Output | When passenger side mirror motor LEFT operation | 1.5 - Battery voltage |
| Other than above | 0 | ||||
| 16 | P | Driver side mirror motor DOWN signal | Output | When driver side mirror motor DOWN operation | 1.5 - Battery voltage |
| Other than above | 0 | ||||
| Driver side mirror motor RIGHT signal | When driver side mirror motor RIGHT operation | 1.5 - Battery voltage | |||
| Other than above | 0 | ||||
| 17 | R/B | Tilt switch DOWN signal | Input | Tilt switch turned to downward | 0 |
| Other than above | 5 | ||||
| 18 | L/OR | Changeover switch LH signal | Input | When changeover switch in LH position | 0 |
| Other than above | 5 | ||||
| 19 | GY/L | Mirror switch DOWN signal | Input | When mirror switch in turned to downward position | 0 |
| Other than above | 5 | ||||
| 20 | PU | Mirror switch RIGHT signal | Input | When mirror switch in turned to rightward position | 0 |
| Other than above | 5 | ||||
| 21 | G/Y | Passenger side mirror sensor (horizontal) signal | Input | When passenger side mirror motor is LEFT or RIGHT operation | Changes between 1 (close to left edge) - 3 (close to right edge) |
| 22 | L/Y | Driver side mirror sensor (horizontal) signal | Input | When driver side mirror motor is LEFT or RIGHT operation | Changes between 1 (close to right edge) - 3 (close to left edge) |
| 23 | Y/B | Telescopic sensor signal | Input | Telescopic position, top | 1 |
| Telescopic position, bottom | 4 | ||||
| 26 | W | UART LINE (RX) | Input | Memory switch 1 or 2 operated | |
| 27 | LG | Telescopic switch BACKWARD signal | Input | Telescopic switch turned to backward | 0 |
| Other than above | 5 | ||||
| 28 | SB | Ignition switch (START) | Input | Ignition switch (START position) | Battery voltage |
| 30 | W/R | Passenger side mirror motor DOWN signal | Output | When passenger side mirror motor downward | 1.5 - Battery voltage |
| Other than above | 0 | ||||
| Passenger side mirror motor RIGHT signal | When passenger side mirror motor RIGHT operation | 1.5 - Battery voltage | |||
| Other than above | 0 | ||||
| 31 | R/W | Driver side mirror motor UP signal | Output | When driver side mirror motor upward | 1.5 - Battery voltage |
| Other than above | 0 | ||||
| 32 | G/B | Driver side mirror motor LEFT signal | Output | When driver side mirror motor LEFT operation | 1.5 - Battery voltage |
| Other than above | 0 | ||||
| 33 | G/W | Sensor power supply | Input | - | 5 |
| 34 | L/R | Battery power supply | Input | - | Battery voltage |
| 35 | R/L | Tilt motor UP signal | Output | Tilt switch turned to upward | Battery voltage |
| Other than above | 0 | ||||
| 36 | L/R | Telescopic motor FORWARD signal | Output | Telescopic switch turned to forward | Battery voltage |
| OFF | 0 | ||||
| 39 | W/R | Battery power supply | Input | - | Battery voltage |
| 40 | B | Ground (signal) | - | - | 0 |
| 41 | B/Y | Ground (sensor) | - | - | 0 |
| 42 | R/B | Tilt motor DOWN signal | Output | Tilt switch turned to downward | Battery voltage |
| Other than above | 0 | ||||
| 44 | L/W | Telescopic motor BACKWARD signal | Output | Telescopic switch turned to backward | Battery voltage |
| Other than above | 0 | ||||
| 48 | B | Ground (power) | - | - | 0 |
