Principle Of Operation
Compressor is not activated.

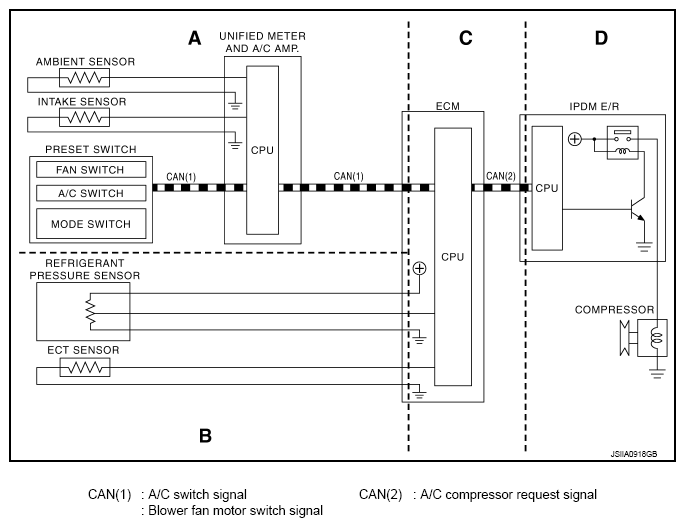

Functional circuit diagram
Functional initial inspection chart
| Control unit | Diagnosis Item | Location | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | |||
| Unified meter and A/C amp. | Self-diagnosis function | x | -- | -- | -- | |
| ECM | "ENGINE" | Self-diagnosis (CAN system diagnosis) | -- | -- | x | -- |
| Data monitor | x | x | x | -- | ||
| IPDM E/R | "IPDM E/R" | Self-diagnosis (CAN system diagnosis) | -- | -- | -- | x |
| Data monitor | -- | -- | x | -- | ||
| Auto active test | -- | -- | -- | x | ||
