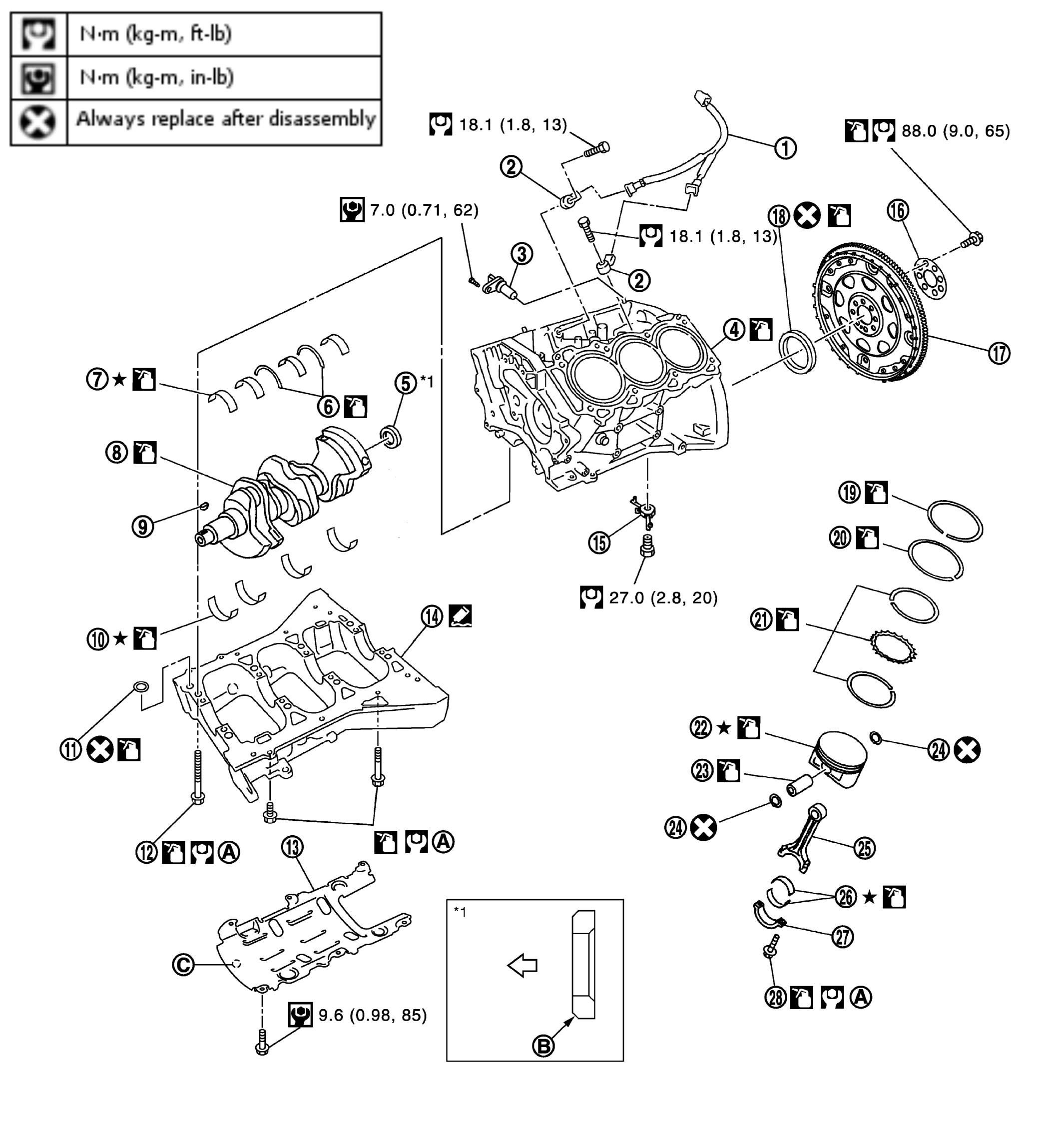

| 1. |
Sub harness |
2. |
Knock sensor |
3. |
Crankshaft position sensor |
| 4. |
Cylinder block |
5. |
Pilot converter |
6. |
Thrust bearing |
| 7. |
Main bearing (upper) |
8. |
Crankshaft |
9. |
Crankshaft key |
| 10. |
Main bearing (lower) |
11. |
O - ring |
12. |
Lower cylinder block bolt |
| 13. |
Baffle plate |
14. |
Lower cylinder block |
15. |
Oil jet |
| 16. |
Reinforcement plate |
17. |
Drive plate |
18. |
Rear oil seal |
| 19. |
Top ring |
20. |
Second ring |
21. |
Oil ring |
| 22. |
Piston |
23. |
Piston pin |
24. |
Snap ring |
| 25. |
Connecting rod |
26. |
Connecting rod bearing |
27. |
Connecting rod bearing cap |
| 28. |
Connecting rod bolt |
|
|
|
|
| A. |
Comply with the assembly procedure when tightening. Refer to DISASSEMBLY AND ASSEMBLY . |
B. |
Chamfered |
C. |
Front mark |
| Refer to COMPONENTS
for symbols in the figure. |
