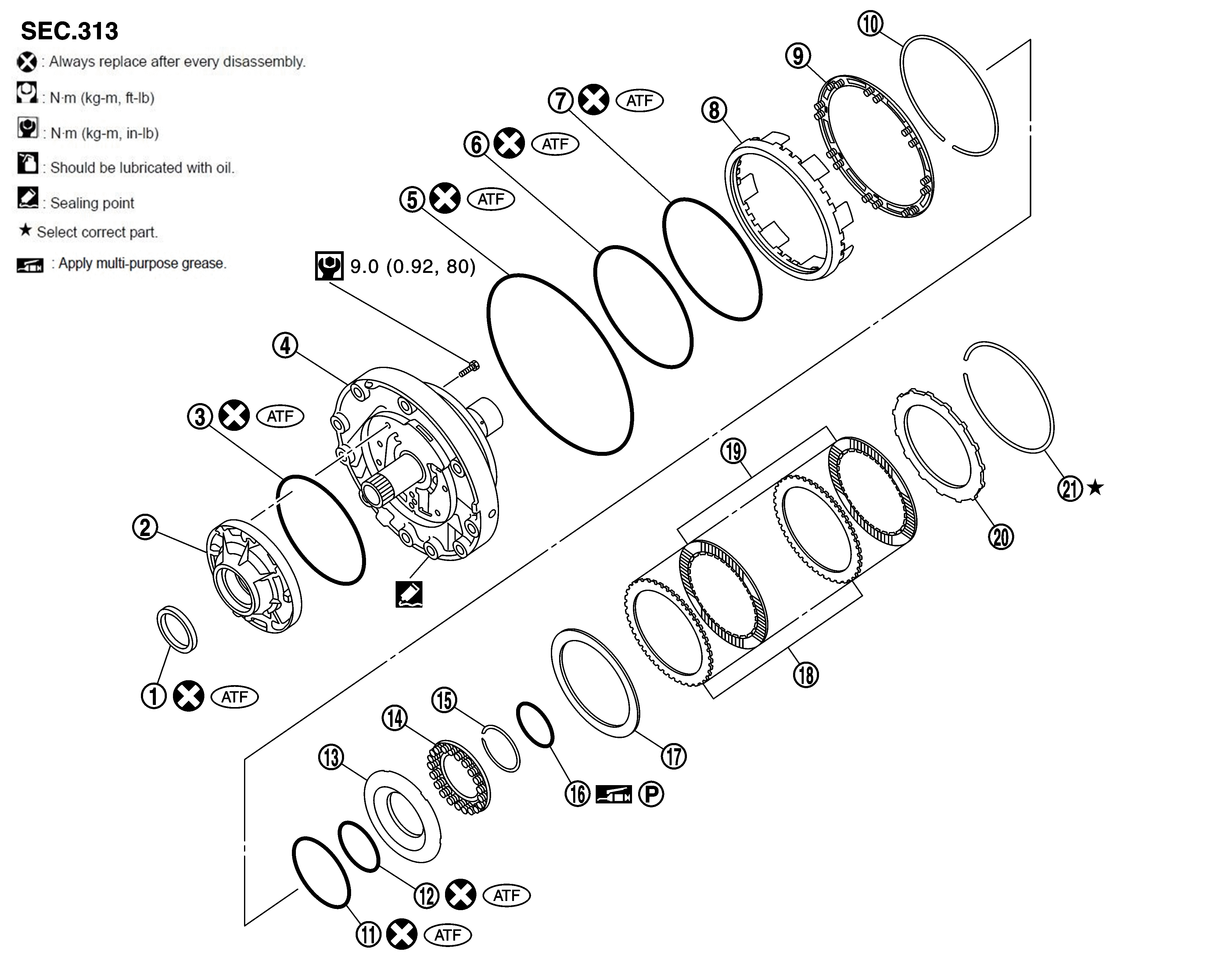

| 1. |
Oil pump housing oil seal |
2. |
Oil pump housing |
3. |
O-ring |
| 4. |
Oil pump cover |
5. |
O-ring |
6. |
D-ring |
| 7. |
D-ring |
8. |
Front brake piston |
9. |
Front brake spring retainer |
| 10. |
Snap ring |
11. |
D-ring |
12. |
D-ring |
| 13. |
2346 brake piston |
14. |
2346 brake spring retainer |
15. |
Snap ring |
| 16. |
Seal ring |
17. |
2346 brake dish plate |
18. |
2346 brake driven plate |
| 19. |
2346 brake drive plate |
20. |
2346 brake retaining plate |
21. |
Snap ring |
| : Apply Genuine RTV silicone sealant or equivalent. Refer to RECOMMENDED CHEMICAL PRODUCTS AND SEALANTS
. |
| Refer to COMPONENTS
for symbols not described on the above. |
