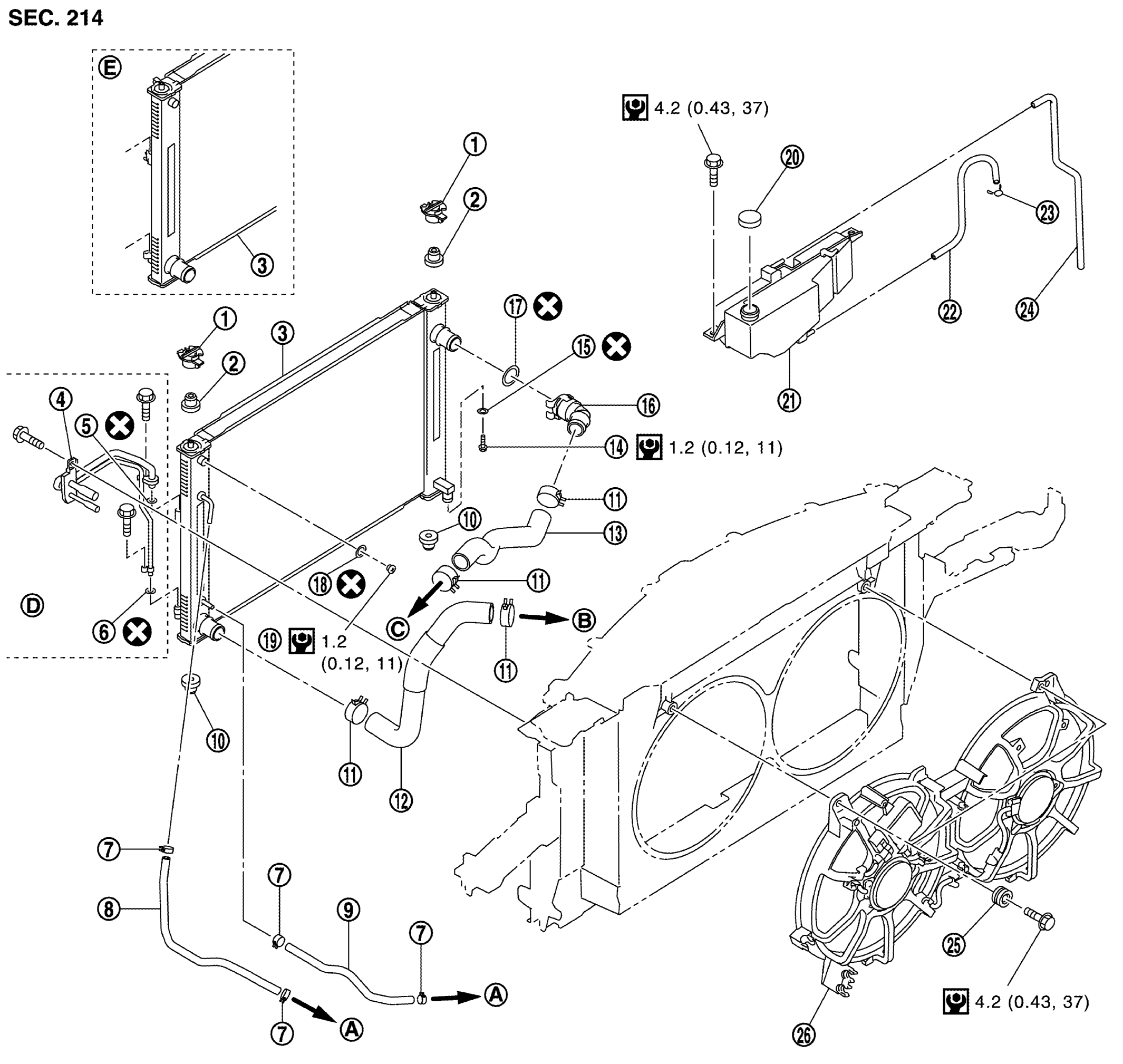

| 1. |
Upper mount bracket |
2. |
Mounting rubber (upper) |
3. |
Radiator & condenser assembly |
| 4. |
Condenser pipe assembly |
5. |
O - ring |
6. |
O - ring |
| 7. |
Clamp |
8. |
A/T fluid cooler hose (A/T models) |
9. |
A/T fluid cooler hose (A/T models) |
| 10. |
Mounting rubber (lower) |
11. |
Clamp |
12. |
Radiator hose (lower) |
| 13. |
Radiator hose (upper) |
14. |
Drain plug |
15. |
O - ring |
| 16. |
Radiator water inlet pipe |
17. |
O - ring |
18. |
O - ring |
| 19. |
Air relief plug |
20. |
Reservoir tank cap |
21. |
Reservoir tank |
| 22. |
Reservoir tank hose |
23. |
Clamp |
24. |
Reservoir tank hose |
| 25. |
Grommet |
26. |
Radiator cooling fan assembly |
|
|
| A. |
To transmission |
B. |
To water inlet and thermostat assembly |
C. |
To water outlet |
| D. |
Comply with the installation procedure when tightening. Refer to EXPLODED VIEW |
E. |
M/T models |
|
|
| Refer to COMPONENTS
for symbols in the figure. |
