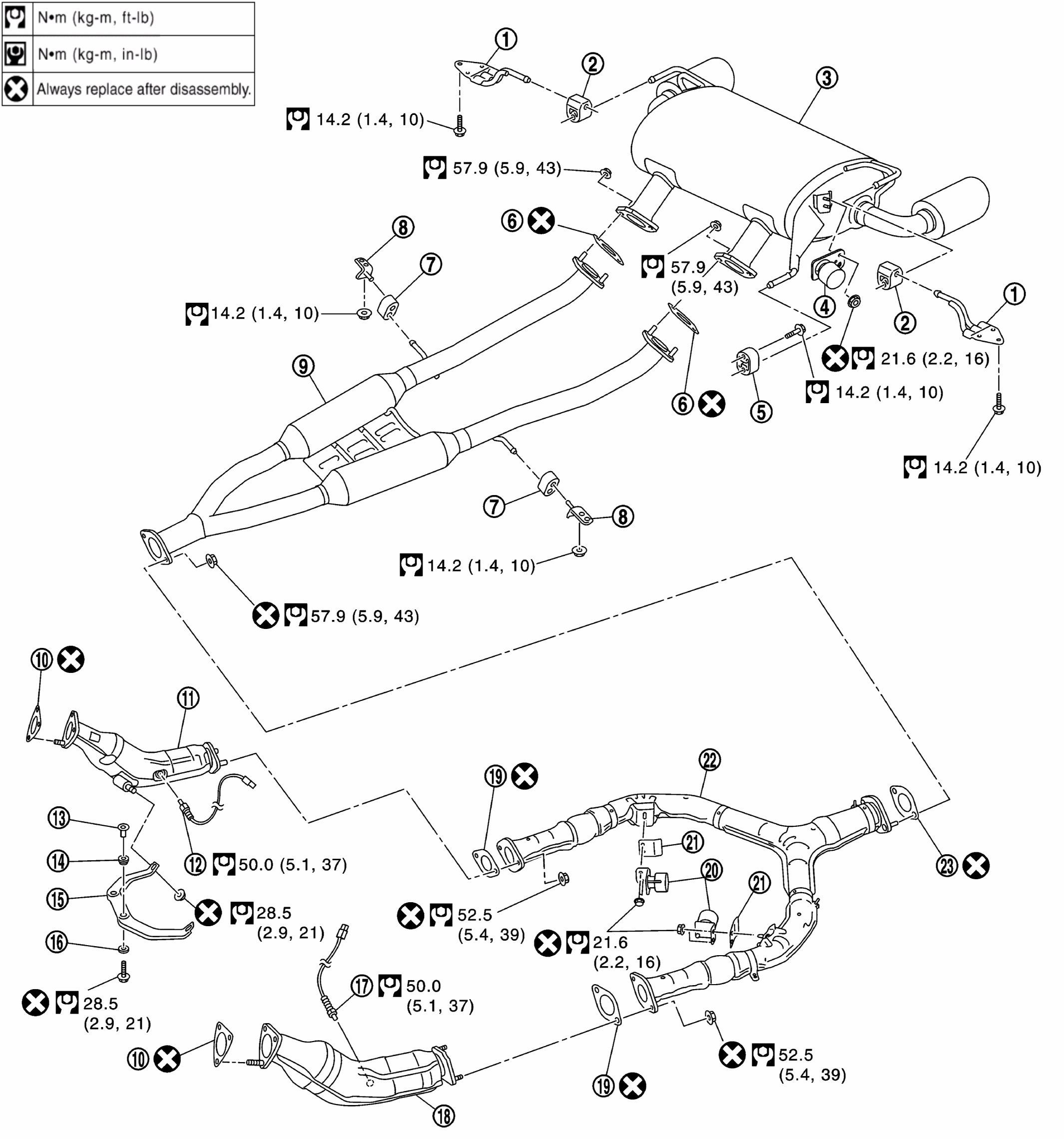

Exploded View With Torque Specifications
| 1. | Mounting bracket | 2. | Mounting rubber | 3. | Main muffler |
| 4. | Dynamic damper | 5. | Mounting rubber | 6. | Gasket |
| 7. | Mounting rubber | 8. | Mounting bracket | 9. | Center muffler |
| 10. | Gasket | 11. | Three way catalyst (bank 1) | 12. | Heated oxygen sensor 2 (bank 1) |
| 13. | Collar | 14. | Grommet | 15. | Exhaust mounting bracket |
| 16. | Grommet | 17. | Heated oxygen sensor 2 (bank 2) | 18. | Three way catalyst (bank 2) |
| 19. | Gasket | 20. | Dynamic damper | 21. | Insulator |
| 22. | Exhaust front tube | 23. | Gasket | ||
| Refer to COMPONENTS for symbols in the figure. | |||||
