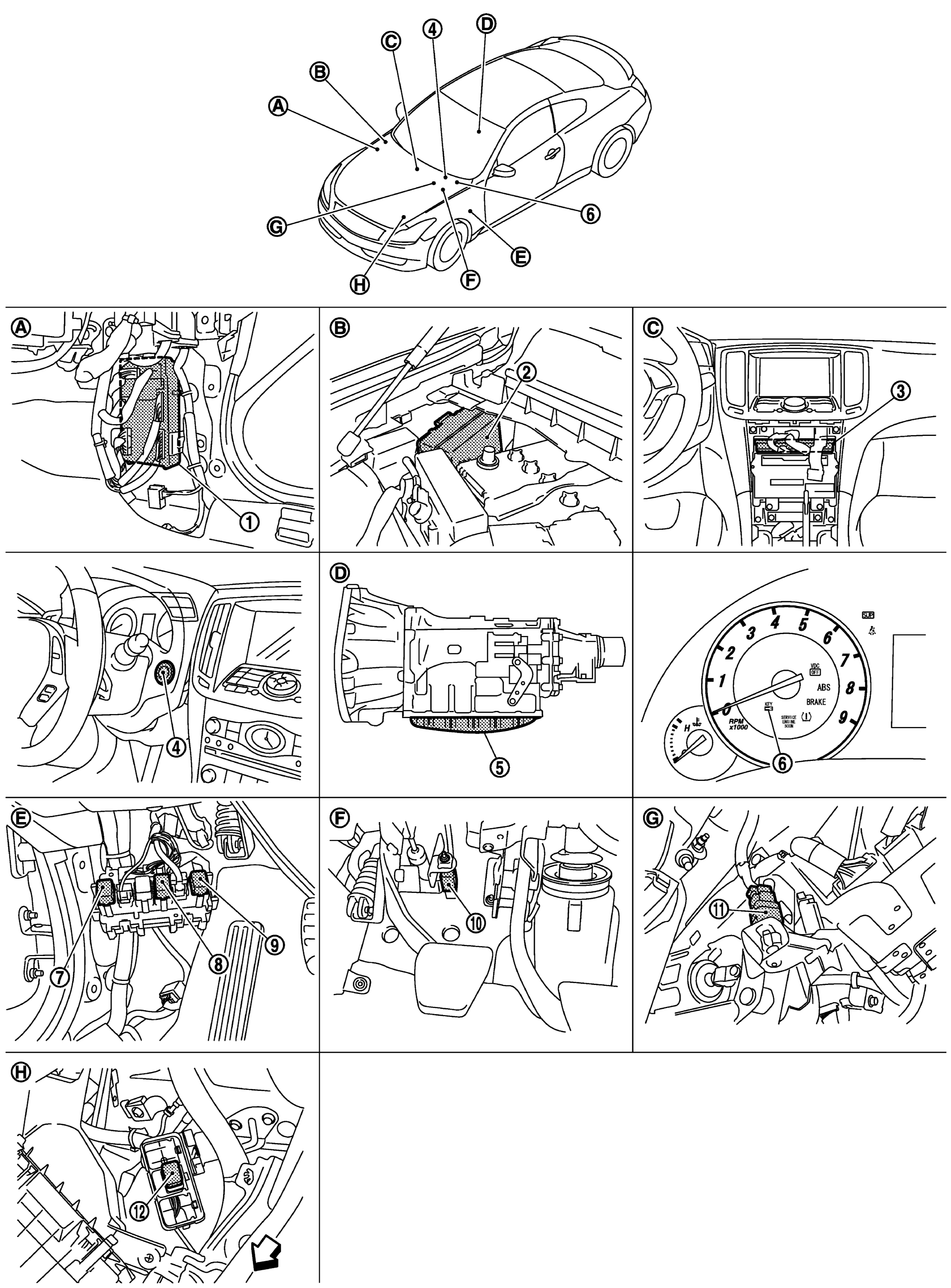

| 1. |
BCM |
2. |
IPDM E/R |
3. |
Unified meter and A/C AMP. |
| 4. |
Push-button ignition switch |
5. |
TCM |
6. |
Combination meter (Key warning lamp) |
| 7. |
Ignition relay |
8. |
Accessory relay |
9. |
Blower relay |
| 10. |
Clutch interlock switch |
11. |
Stop lamp switch |
12. |
ICC brake hold relay |
| A. |
Dash side lower (Passenger side). |
B. |
Engine room dash panel (RH). |
C. |
Behind cluster lid C. |
| D. |
Inside of A/T (built into A/T). |
E. |
View with dash side LH removed. |
F |
View with instrument driver lower cover removed. |
| G. |
View with instrument driver lower cover removed. |
H. |
Left view of engine room |
|
|
