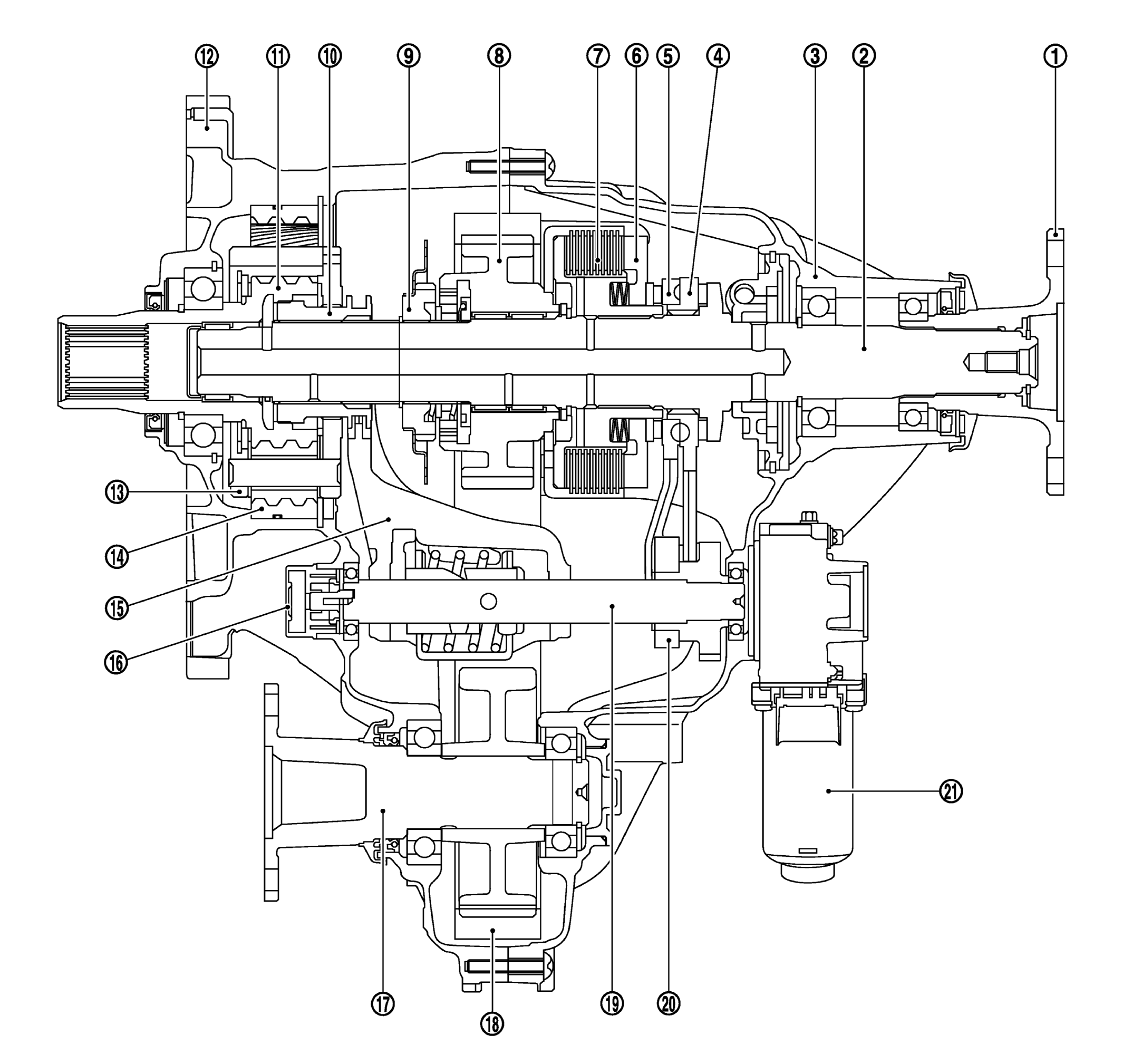

Sectional View
| 1. | Rear companion flange | 2. | Main shaft | 3. | Rear case |
| 4. | Ball ramp lever | 5. | Ball lamp lever | 6. | Piston |
| 7. | Clutch | 8. | Sprocket | 9. | Lock sleeve |
| 10. | Hi-Lo sleeve | 11. | Sun gear | 12. | Front case |
| 13. | Planetary carrier assembly | 14. | Internal gear | 15. | Shift fork |
| 16. | Transfer rotary position sensor | 17. | Front shaft flange | 18. | Drive chain |
| 19. | Actuator shaft | 20. | Cam | 21. | Transfer control actuator |
