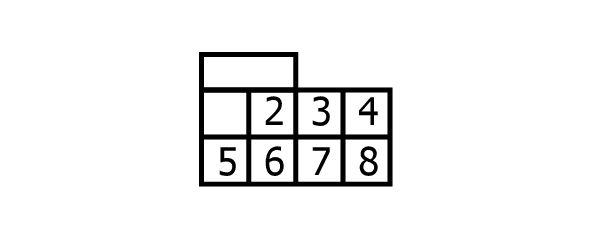

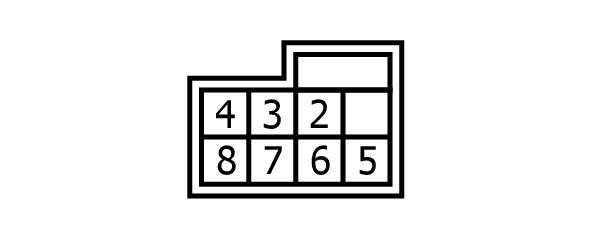

Fuel Pump Control Module Connector End View (B134)
Connector Types: Tyco_1-969474-1
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | R | FUEL PUMP ACTIVATION REQUEST SIGNAL |
| 3 | L | DRIVETRAIN CAN-H |
| 4 | V | DRIVETRAIN CAN-L |
| 5 | SB | IGNITION POWER SUPPLY |
| 6 | Y | SENSOR GROUND (FUEL PRESSURE SENSOR) |
| 7 | R | FUEL PRESSURE SENSOR SIGNAL |
| 8 | LG | SENSOR POWER SUPPLY (FUEL PRESSURE SENSOR) |
