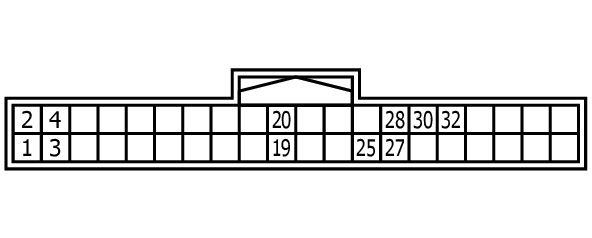

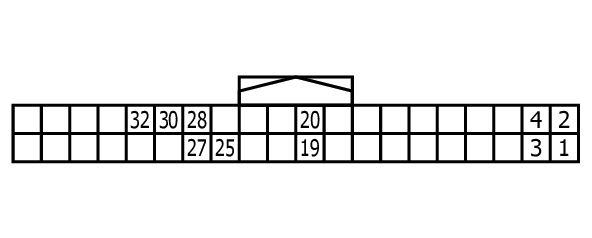

Around View Monitor Control Unit Connector End View (B231)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | B/R | GROUND |
| 2 | Y | BATTERY POWER SUPPLY |
| 3 | W | IGNITION SIGNAL |
| 4 | V | ACC POWER SUPPLY |
| 19 | SB | AV COMMUNICATION SIGNAL ?H? |
| 20 | LG | AV COMMUNICATION SIGNAL ?L? |
| 25 | B | REVERSE?SIGNAL |
| 27 | L | CAN-H |
| 28 | R | CAN-L [Without ADAS] |
| 28 | Y | CAN-L [With ADAS] |
| 30 | SB | RETRACT MOTOR OPERATION SIGNAL ?OPEN? |
| 32 | P | RETRACT MOTOR OPERATION SIGNAL ?CLOSE? |
