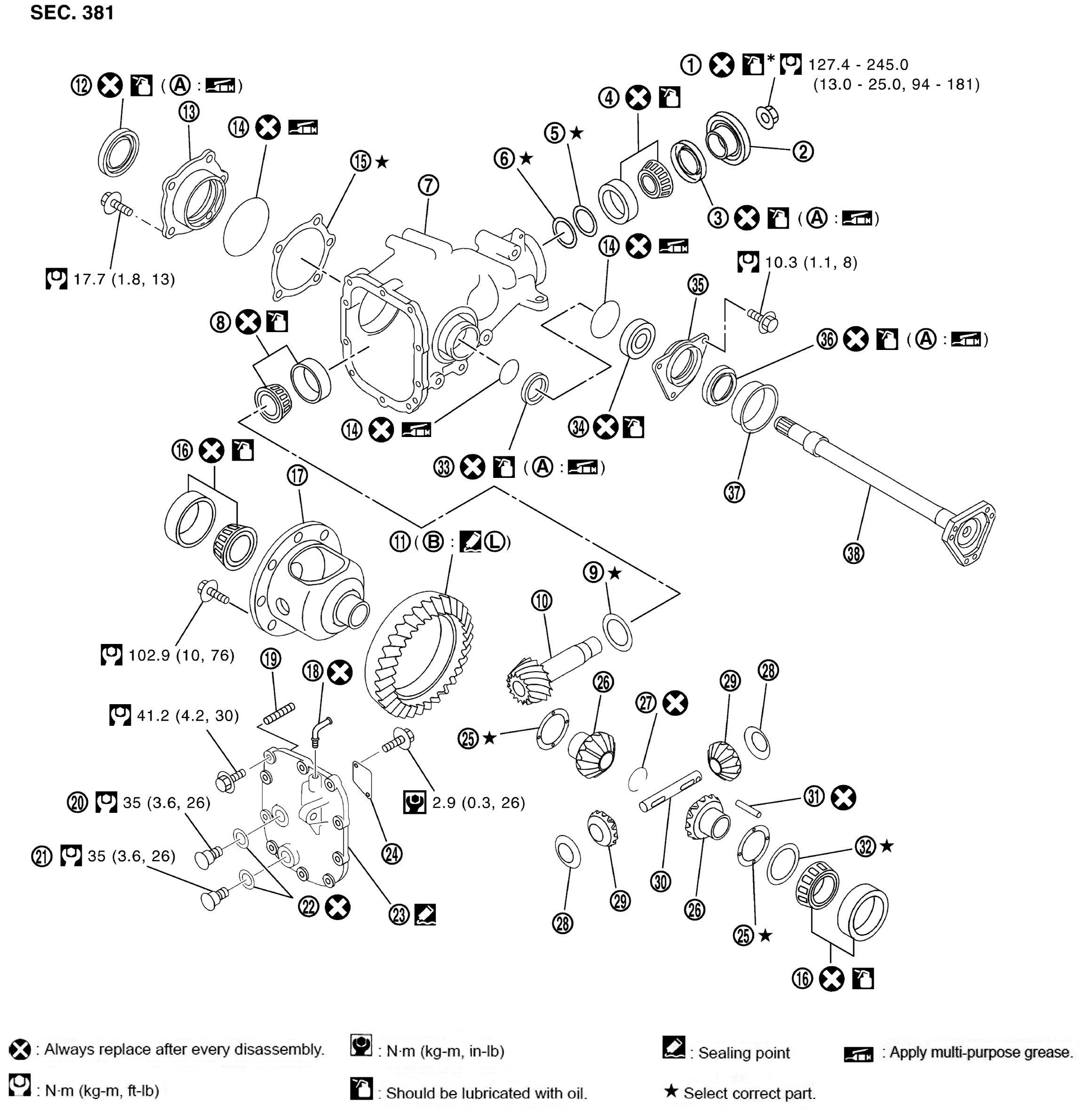

| 1. |
Drive pinion lock nut |
2. |
Companion flange |
3. |
Front oil seal |
| 4. |
Pinion front bearing |
5. |
Drive pinion bearing adjusting washer |
6. |
Drive pinion adjusting washer |
| 7. |
Gear carrier |
8. |
Pinion rear bearing |
9. |
Pinion height adjusting washer |
| 10. |
Drive pinion |
11. |
Drive gear |
12. |
Side oil seal (right side) |
| 13. |
Side retainer |
14. |
O-ring |
15. |
Side bearing adjusting shim |
| 16. |
Side bearing |
17. |
Differential case |
18. |
Breather connector |
| 19. |
Dowel pin |
20. |
Filler plug |
21. |
Drain plug |
| 22. |
Gasket |
23. |
Carrier cover |
24. |
Gear oil defense |
| 25. |
Side gear thrust washer |
26. |
Side gear |
27. |
Circular clip |
| 28. |
Pinion mate thrust washer |
29. |
Pinion mate gear |
30. |
Pinion mate shaft |
| 31. |
Lock pin |
32. |
Side bearing adjusting washer |
33. |
Side oil seal (left side) |
| 34. |
Side shaft bearing |
35. |
Extension tube retainer |
36. |
Side shaft oil seal |
| 37. |
Dust seal |
38. |
Side shaft |
|
|
| A: |
Oil seal lip |
B: |
Screw hole |
|
|
