VVEL Control Module Connector End View (E14)

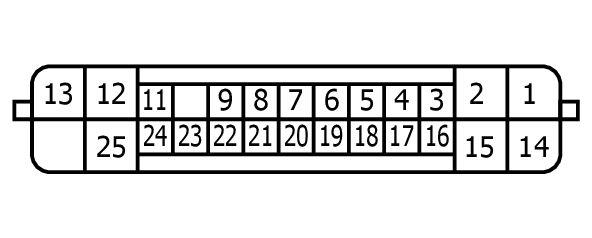

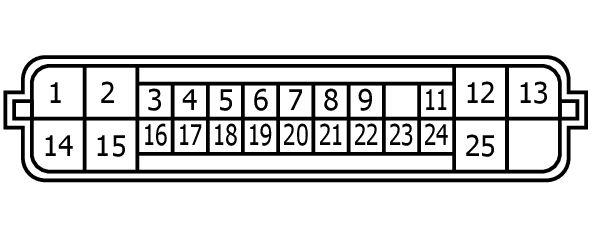

Connector Types: RH18FB-AJZ8-RH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | V | VVEL ACTUATOR MOTOR POWER SUPPLY (BANK 2) |
| 2 | L/B | VVEL ACTUATOR MOTOR (HIGH LIFT) (BANK 2) |
| 3 | G | VVEL CONTROL SHAFT POSITION SENSOR 1 (BANK 1) |
| 4 | W | SENSOR GROUND [VVEL CONTROL SHAFT POSITION SENSOR 1 (BANK 1)] |
| 5 | R | VVEL CONTROL SHAFT POSITION SENSOR 1 (BANK 2) |
| 6 | B | SENSOR GROUND [VVEL CONTROL SHAFT POSITION SENSOR 1 (BANK 2)] |
| 7 | SB | SENSOR POWER SUPPLY [VVEL CONTROL SHAFT POSITION SENSOR 1 (BANK 2)] |
| 8 | BG | POWER SUPPLY FOR VVEL CONTROL MODULE |
| 9 | LG | SENSOR POWER SUPPLY [VVEL CONTROL SHAFT POSITION SENSOR 1 (BANK 1)] |
| 11 | G | ENGINE COMMUNICATION LINE |
| 12 | G | VVEL ACTUATOR MOTOR (HIGH LIFT) (BANK 1) |
| 13 | W | VVEL ACTUATOR MOTOR RELAY POWER SUPPLY (BANK 1) |
| 14 | B/W | VVEL CONTROL MODULE GROUND |
| 15 | L/Y | VVEL ACTUATOR MOTOR (LOW LIFT) (BANK 2) |
| 16 | R | VVEL CONTROL SHAFT POSITION SENSOR 2 (BANK 1) |
| 17 | L | SENSOR GROUND [VVEL CONTROL SHAFT POSITION SENSOR 2 (BANK 1)] |
| 18 | G | VVEL CONTROL SHAFT POSITION SENSOR 2 (BANK 2) |
| 19 | W | SENSOR GROUND [VVEL CONTROL SHAFT POSITION SENSOR 2 (BANK 2)] |
| 20 | BR | SENSOR POWER SUPPLY [VVEL CONTROL SHAFT POSITION SENSOR 2 (BANK 2)] |
| 21 | V | VVEL ACTUATOR MOTOR RELAY ABORT SIGNAL |
| 22 | P | SENSOR POWER SUPPLY [VVEL CONTROL SHAFT POSITION SENSOR 2 (BANK 1)] |
| 23 | GR | VVEL ACTUATOR MOTOR RELAY |
| 24 | L | ENGINE COMMUNICATION LINE |
| 25 | BR | VVEL ACTUATOR MOTOR (LOW LIFT) (BANK 1) |
