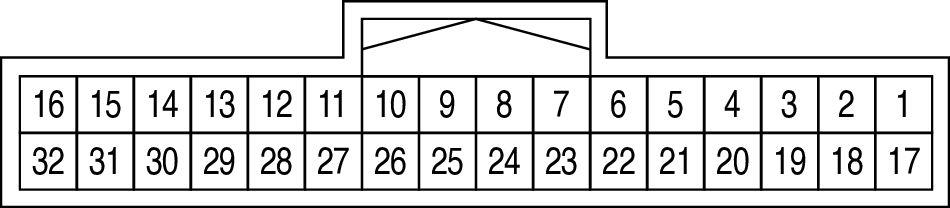

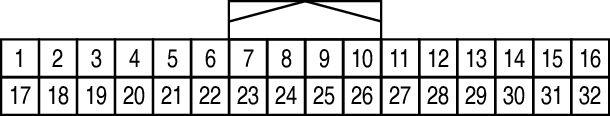

Av Control Unit (With Base Audio System) Connector End View (M42)
Connector Color: WHITE
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | B | TEL VOICE- |
| 5 | W | TEL VOICE+ |
| 6 | SHIELD | SHIELD |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | V | GND |
| 11 | L | CAN-H |
| 12 | P | CAN-L |
| 13 | SB | M-CAN1 H |
| 14 | LG | M-CAN1 L |
| 15 | SB | M-CAN2 H TRM |
| 16 | LG | M-CAN2 L TRM |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | R | AUX AUDIO RH+ |
| 21 | W | AUX AUDIO LH+ |
| 22 | B | AUX GND |
| 23 | - | - |
| 24 | - | - |
| 25 | SHIELD | SHIELD |
| 26 | - | - |
| 27 | - | - |
| 28 | Y | CD (DVD) EJECT |
| 29 | LG | IGN |
| 30 | R | REVERSE SIG |
| 31 | G | PKB SIG |
| 32 | BG | SPEED 8P |
Connector Types: TH32FW-NH
