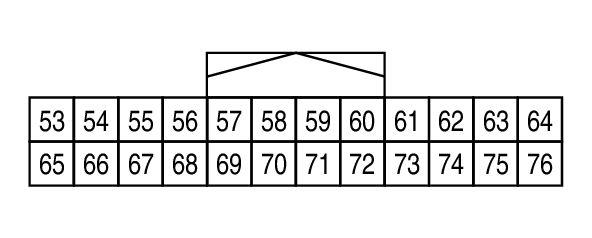

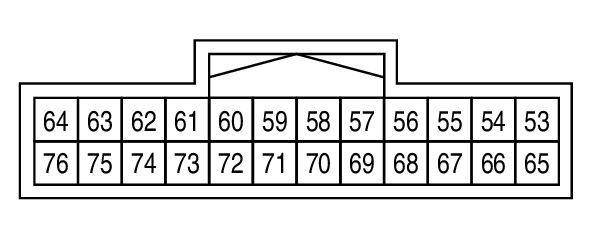

Av Control Unit (With Base Audio System) Connector End View (M45)
Connector Color: WHITE
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 53 | B | COMP OUT- |
| 54 | W | COMP OUT+ |
| 55 | W | B |
| 56 | B | G |
| 57 | R | R |
| 58 | B | RGB SYN |
| 59 | SHIELD | RGB SYN GND |
| 60 | W | YS |
| 61 | B | DISP IT |
| 62 | G | HP |
| 63 | B | SIG GND |
| 64 | V | SIG VC |
| 65 | - | - |
| 66 | SHIELD | SHIELD |
| 67 | SHIELD | SHIELD |
| 68 | - | - |
| 69 | - | - |
| 70 | - | - |
| 71 | - | - |
| 72 | SHIELD | SHIELD |
| 73 | W | IT DISP |
| 74 | R | VP |
| 75 | LG | INV GND |
| 76 | L | INV VC |
Connector Types: TH24FW-NH
