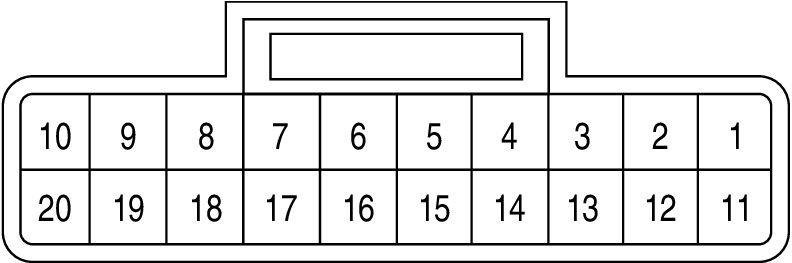

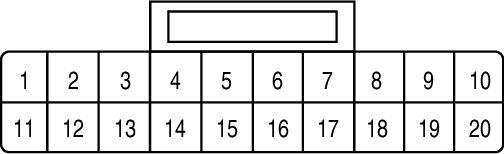

Occupant Classification System Control Unit Connector End View (B356)
Connector Color: BLACK
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | - | - |
| 2 | B | GND |
| 3 | LG | LOAD SENSOR FRONT INNER SIGNAL |
| 4 | R/B | LOAD SENSOR FRONT INNER GND |
| 5 | BR | BUCKLE SWITCH SIGNAL |
| 6 | - | - |
| 7 | GR | K-LINE |
| 8 | - | - |
| 9 | W | IGN |
| 10 | - | - |
| 11 | - | - |
| 12 | BR/W | ACU COMN |
| 13 | - | - |
| 14 | - | - |
| 15 | W/L | LOAD SENSOR REAR INNER GND |
| 16 | SB | LOAD SENSOR REAR INNER SIGNAL |
| 17 | R | LOAD SENSOR FRONT INNER VCC |
| 18 | - | - |
| 19 | Y | LOAD SENSOR REAR INNER VCC |
| 20 | - | - |
Connector Types: HU16MB-X
