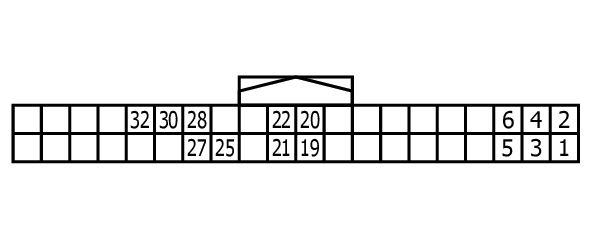

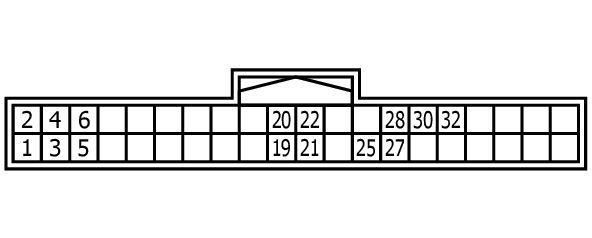

Around View Monitor Control Unit Connector End View (B46)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | B | GROUND |
| 2 | Y | BATTERY |
| 3 | G | IGNITION SIGNAL |
| 4 | LG | ACC |
| 5 | LG | - |
| 6 | G | - |
| 19 | SB | AV COMM (H) |
| 20 | LG | AV COMM (L) |
| 21 | SB | AV COMM (H) |
| 22 | LG | AV COMM (L) |
| 25 | BG | REVERSE SIGNAL |
| 27 | L | CAN-H |
| 28 | P | CAN-L |
| 30 | SB | RETRACT MOTOR OPERATION SIGNAL (OPEN) |
| 32 | R | RETRACT MOTOR OPERATION SIGNAL (CLOSE) |
