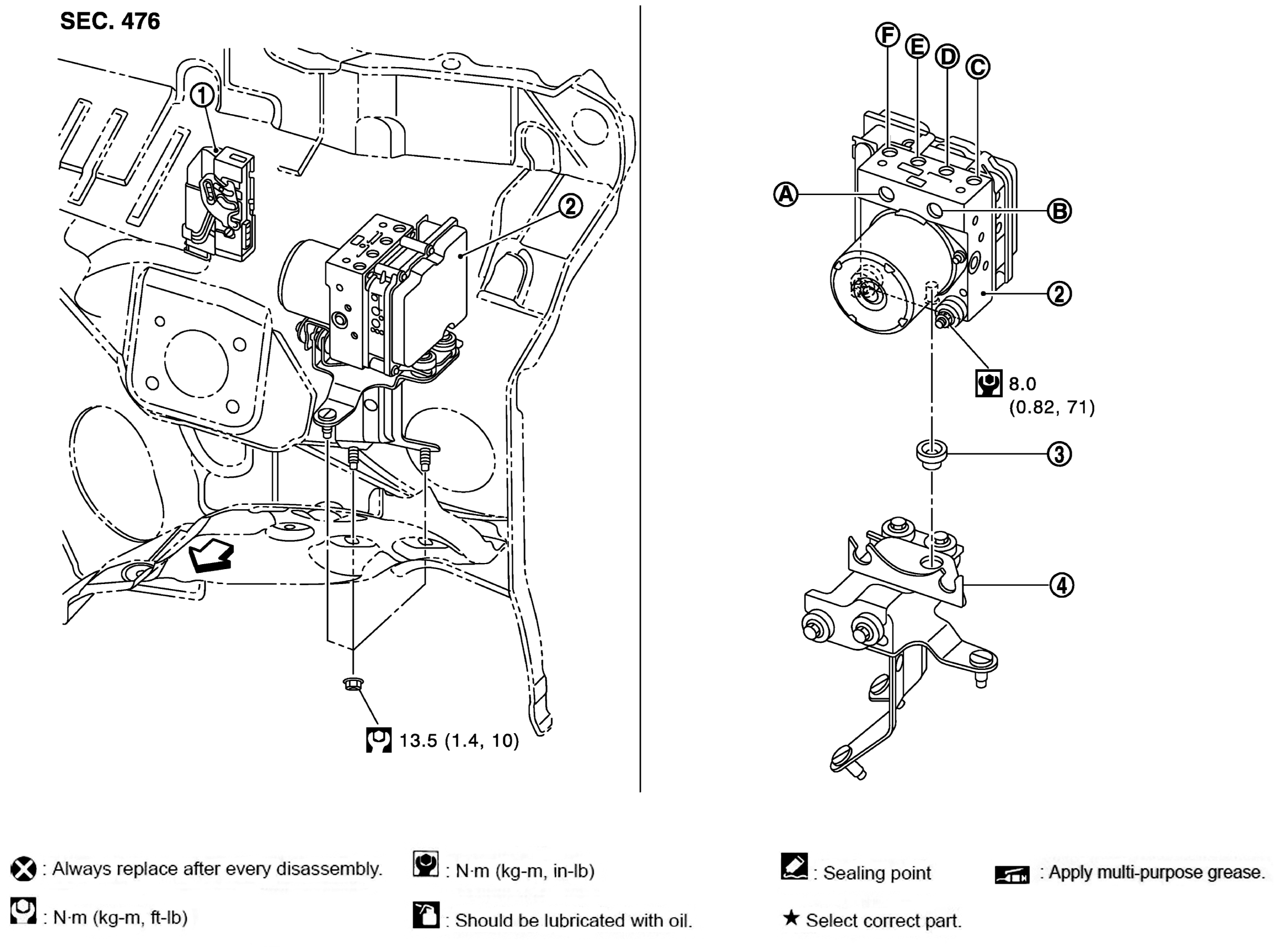

Exploded View With Torque Specifications
| 1. | Harness connector | 2. | ABS actuator and electric unit (control unit) | 3. | Bushing |
| 4. | Bracket | ||||
| A. | From master cylinder secondary side | B. | From master cylinder primary side | C. | To front LH brake caliper |
| D. | To rear RH brake caliper | E. | To rear LH brake caliper | F. | To front RH brake caliper |
| Refer to COMPONENTS for symbols in the figure. | |||||
