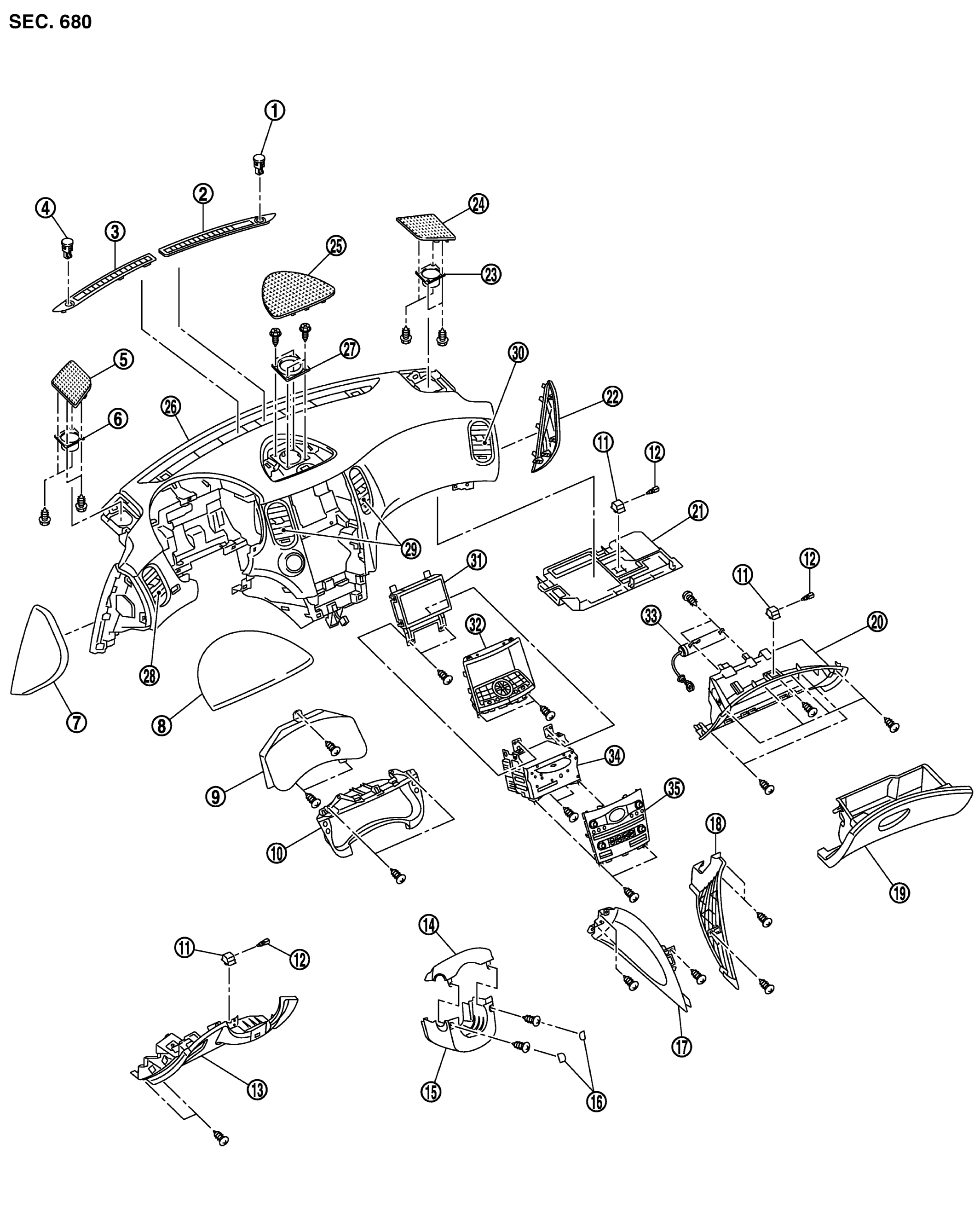

Exploded View With Torque Specifications
WARNING: This page is about a different car, the 2016 Infiniti QX50. However, it is still accessible from the selected car via links, so may be relevant.
| 1. | Optical sensor | 2. | Front defroster grille RH | 3. | Front defroster grille LH |
| 4. | Sunload sensor | 5. | Speaker grille LH | 6. | Front squawker LH |
| 7. | Instrument side finisher LH | 8. | Cluster lid A (upper) | 9. | Combination meter |
| 10. | Cluster lid A | 11. | Illumination lamp | 12. | Socket and bulb |
| 13. | Instrument lower panel LH | 14. | Steering column upper cover | 15. | Steering column lower cover |
| 16. | Steering column mask | 17. | Instrument side panel LH | 18. | Instrument side panel RH |
| 19. | Glove box assembly | 20. | Instrument lower panel RH | 21. | Instrument lower cover |
| 22. | Instrument side finisher RH | 23. | Front squawker RH | 24. | Speaker grille RH |
| 25. | Center speaker grille | 26. | Instrument panel assembly | 27. | Center speaker |
| 28. | Side ventilator grille LH | 29. | Center ventilator grille | 30. | Side ventilator grille RH |
| 31. | Display unit | 32. | Cluster lid D | 33. | Glove box dumper |
| 34. | AV C/U (audio unit) | 35. | Cluster lid C |
