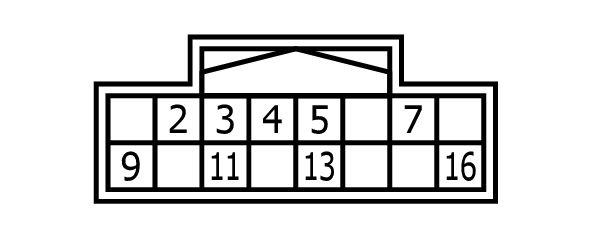

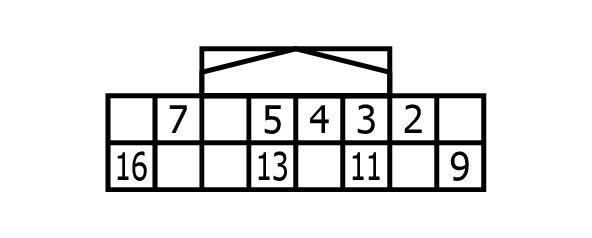

Air LEVELIZER Control Module Connector End View (B84)
Connector Types: TH16FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | B | GND |
| 3 | V | AIR COMPRESSOR RELAY |
| 4 | L/W | VEHICLE HEIGHT SENSOR GND |
| 5 | W | VEHICLE HEIGHT SENSOR SIGNAL |
| 7 | P | CAN-L |
| 9 | P/L | AIR LEVELIZER CONTROL MODULE POWER SUPPLY |
| 11 | V/W | EXHAUST SOLENOID |
| 13 | R | VEHICLE HEIGHT SENSOR POWER SUPPLY |
| 16 | L | CAN-H |
