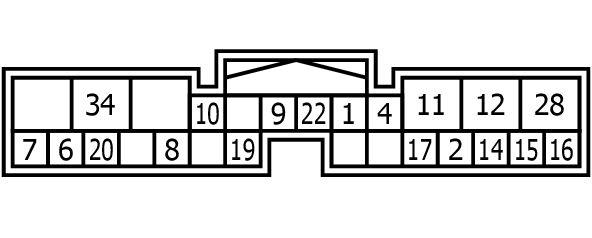

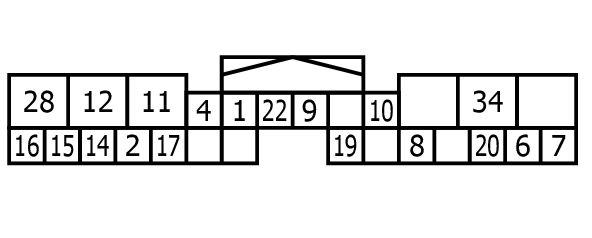

Automatic Back Door Control Module Connector End View (B26)
Connector Types: TH20FW-TB6
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | L | BUZZER |
| 2 | Y/B | ABD SW |
| 4 | GR | ABD CLOSE SW |
| 6 | P | CAN-L |
| 7 | L | CAN-H |
| 8 | L/W | HALF LATCH SW |
| 9 | GR/L | IGN |
| 10 | Y | BAT |
| 11 | R | CLOSURE MTR (CLOSE) |
| 12 | V | CLOSURE MTR (OPEN) |
| 14 | G/W | TOUCH SENS LH |
| 15 | L/R | TOUCH SENS GND |
| 16 | LG | TOUCH SENS RH |
| 17 | O | MAIN SW |
| 19 | L/Y | CLOSE SW |
| 20 | G/Y | OPEN SW |
| 22 | B | GND |
| 28 | R/W | BAT |
| 34 | B | GND |
