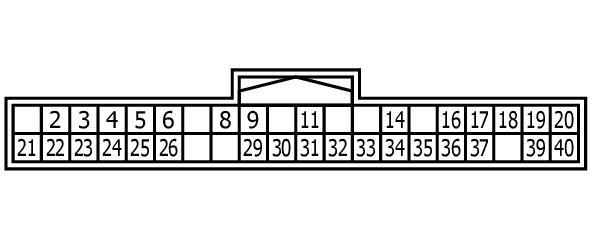

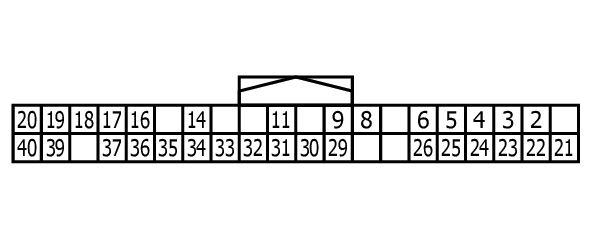

BCM (Body Control Module) Connector End View (M68)
Connector Types: TH40FB-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | BR/Y | COMBI SW INPUT 5 |
| 3 | GR | COMBI SW INPUT 4 |
| 4 | L | COMBI SW INPUT 3 |
| 5 | G | COMBI SW INPUT 2 |
| 6 | V | COMBI SW INPUT 1 |
| 8 | V | POWER WINDOW SW COMM |
| 9 | R | STOP LAMP SW 1 |
| 11 | R | RAIN SENSOR SERIAL LINK |
| 14 | P/B | OPTICAL SENSOR |
| 16 | L/O | DIMMER SIGNAL |
| 17 | Y/G | SENSOR PWR SPLY |
| 18 | B/Y | RECEIVER/SENSOR GND |
| 19 | G/Y | TURN SIG RH OUTPUT (FRONT) |
| 20 | G | TURN SIG LH OUTPUT (FRONT) |
| 21 | P | NATS ANT AMP. |
| 22 | W/B | KYLS ENT RECEIVER RSSI |
| 23 | GR/R | SECURITY IND CONT |
| 24 | SB | DONGLE LINK |
| 25 | LG/R | NATS ANT AMP. |
| 26 | O | INTELLIGENT KEY IDENTIFICATION |
| 29 | W | HAZARD SW |
| 30 | W/L | BK DOOR OPNR SW |
| 31 | W/G | DR DOOR UNLOCK SENSOR |
| 32 | LG | COMBI SW OUTPUT 5 |
| 33 | Y | COMBI SW OUTPUT 4 |
| 34 | W | COMBI SW OUTPUT 3 |
| 35 | R/W | COMBI SW OUTPUT 2 |
| 36 | SB | COMBI SW OUTPUT 1 |
| 37 | G/Y | SHIFT P |
| 39 | L | CAN-H |
| 40 | P | CAN-L |
