VVEL Control Module Connector End View (F56)

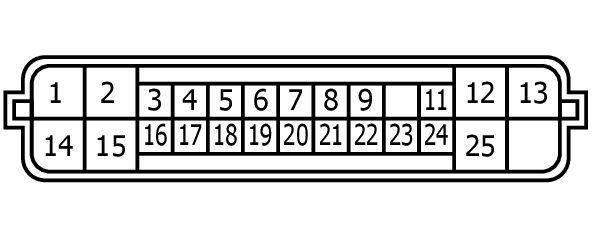

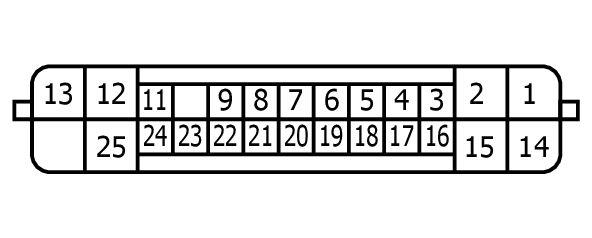

Connector Types: RH18FB-AJZ8-RH-S
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | R | VVEL ACTUATOR MOTOR POWER SUPPLY (BANK 2) |
| 2 | L/W | VVEL ACTUATOR MOTOR (HIGH LIFT) (BANK2) |
| 3 | W | VVEL CONTROL SHAFT POSITON SENSOR 1 (BANK 1) |
| 4 | L/W | SENSOR GROUND |
| 5 | L/R | VVEL CONTROL SHAFT POSITON SENSOR 1 (BANK 2) |
| 6 | R | SENSOR GROUND |
| 7 | B | SENSOR POWER SUPPLY |
| 8 | W/L | POWER SUPPLY FOR VVEL CONTROL MODULE |
| 9 | L | SENSOR POWER SUPPLY |
| 11 | W | ENG COMMUNICATION LINE |
| 12 | L/W | VVEL ACTUATOR MOTOR (HIGH LIFT) (BANK 1) |
| 13 | R | VVEL ACTUATOR MOTOR POWER SUPPLY (BANK 1) |
| 14 | B | VVEL CONTROL MODULE GROUND |
| 15 | L/B | VVEL ACTUATOR MOTOR (LOW LIFT) (BANK 2) |
| 16 | L/R | VVEL CONTROL SHAFT POSITON SENSOR 2 (BANK 1) |
| 17 | O | SENSOR GROUND |
| 18 | W/L | VVEL CONTROL SHAFT POSITON SENSOR 2 (BANK 2) |
| 19 | L | SENSOR GROUND |
| 20 | L/W | SENSOR POWER SUPPLY |
| 21 | BR/W | VVEL ACTUATOR MOTOR RELAY ABORT SIGNAL (ECM) |
| 22 | W | SENSOR POWER SUPPLY |
| 23 | BR/Y | VVEL CONTROL MOTOR RELAY |
| 24 | R/W | ENG COMMUNICATION LINE |
| 25 | L/B | VVEL ACTUATOR MOTOR (LOW LIFT) (BANK 1) |
