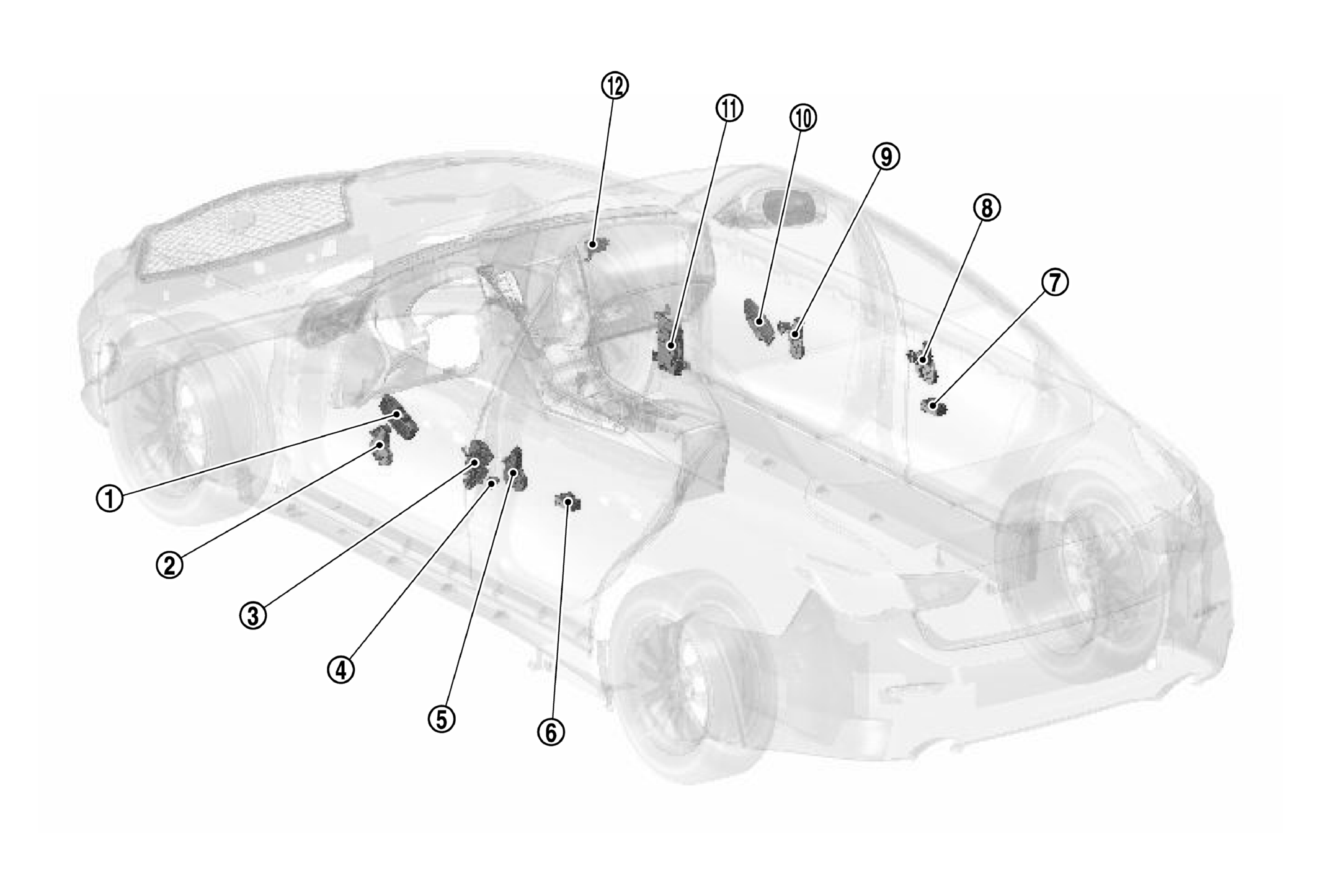

Power window main switch |
Refer to POWER WINDOW MAIN SWITCH . |
 |
Front power window motor (driver side) |
Refer to POWER WINDOW MOTOR . |
 |
Front door lock assembly (driver side) (door key cylinder switch) |
Transmits operation condition of door key cylinder switch to power window main switch. Refer to FRONT DOOR LOCK ASSEMBLY
. |
 |
Front door switch (driver side) |
Detects door open/close condition and transmits to BCM. Refer to DOOR SWITCH
. |
 |
Rear power window motor LH |
Refer to POWER WINDOW MOTOR . |
 |
Rear power window switch LH |
Refer to REAR POWER WINDOW SWITCH . |
 |
Rear power window switch RH |
Refer to REAR POWER WINDOW SWITCH . |
 |
Rear power window motor RH |
Refer to POWER WINDOW MOTOR . |
 |
Front power window motor (passenger side) |
Refer to POWER WINDOW MOTOR . |
 |
Front power window switch (passenger side) |
Refer to FRONT POWER WINDOW SWITCH (PASSENGER SIDE) . |
 |
BCM |
- Supplies power supply to power window switch.
- Controls retained power.
- Receives key ID signal from remote keyless entry receiver.
- Controls keyless power window operation via serial link.
Refer to COMPONENT LOCATION
. |
 |
Remote keyless entry receiver |
Receives key ID signal from the Intelligent Key, and then transmits to BCM. Refer to REMOTE KEYLESS ENTRY RECEIVER
. |
