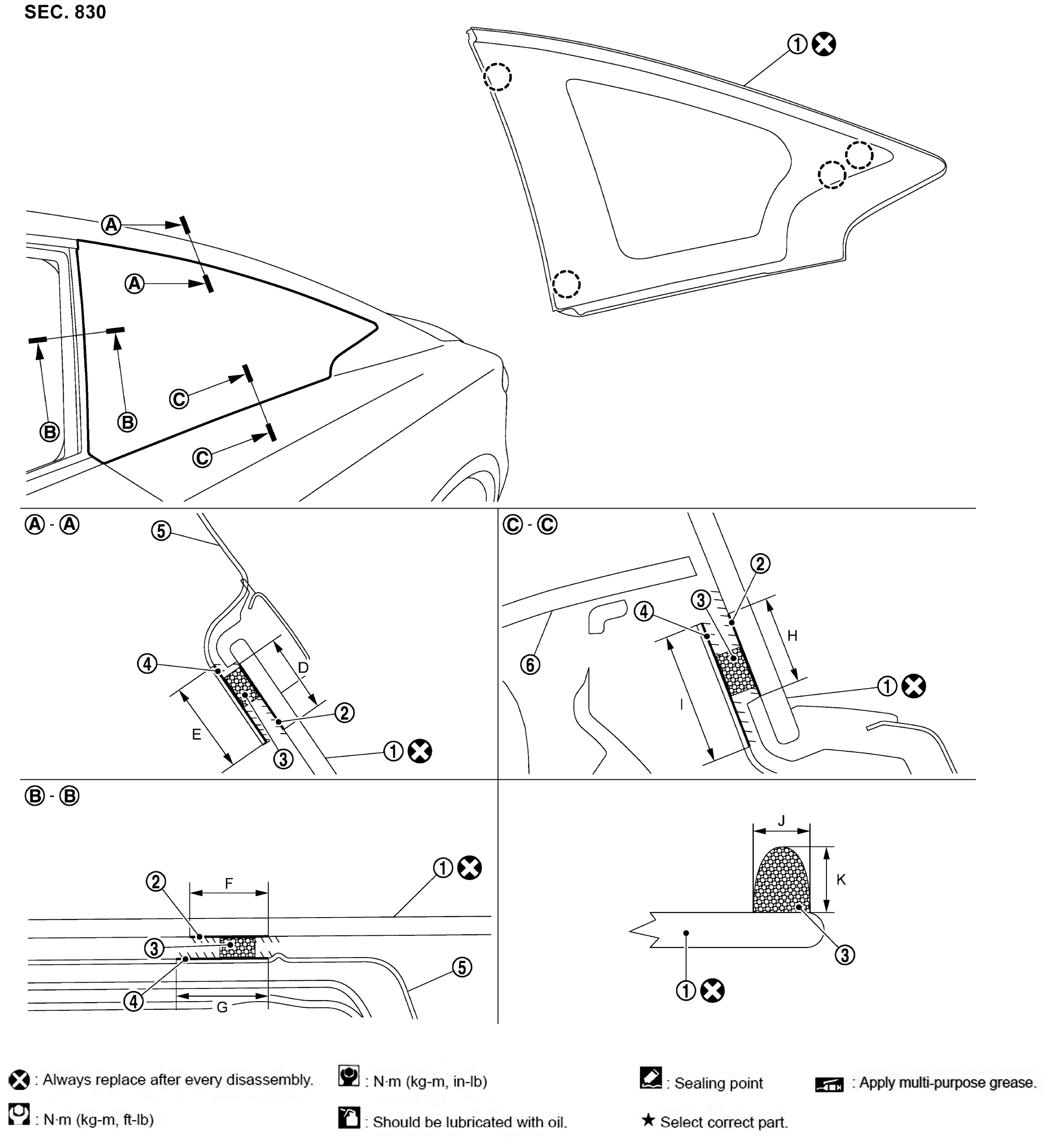

Exploded View With Torque Specifications
| Side window glass | Glass primer | Adhesive | |||
| Painted surface primer | Body side outer panel | Rear pillar finisher | |||
| : Clip | |||||
| : Always replace after every disassembly. | |||||
Unit: mm (in)
| Portion | Primer range | Adhesive range | |||
|---|---|---|---|---|---|
| J | K | ||||
| Side window glass - Body side outer panel | D | 15.0 (0.590) |
6.0 (0.236) |
10.0 (0.393) |
|
| E | 17.0 (0.669) |
- | - | ||
| F | 15.0 (0.590) |
6.0 (0.236) |
10.0 (0.393) |
||
| G | 17.0 (0.669) |
- | - | ||
| H | 15.0 (0.590) |
6.0 (0.236) |
10.0 (0.393) |
||
| I | 17.0 (0.669) |
- | - | ||
